Только представьте управление различными электрическими цепями одним плавным поворотом. Звучит впечатляюще? Да! Это ключевая особенность кулачковых переключателей. Эти переключатели широко используются в различных отраслях промышленности и энергосистемах благодаря своей исключительной надежности и точности в сложных задачах. Кулачковые переключатели эффективно и бесперебойно управляют питанием. Поэтому, если вы хотите плавно контролировать поток электроэнергии, важно тщательно изучить кулачковые переключатели. В этом блоге мы рассмотрим кулачковые переключатели, их типы, применение, особенности и многое другое. Оставайтесь с нами!

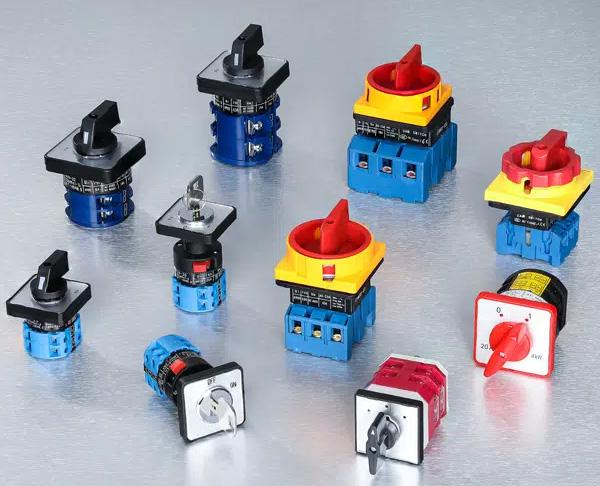

Рисунок 1: Кулачковые переключатели

1) Что такое кулачковый переключатель?

“Кулачковый переключатель – это вращающийся электрический переключатель, который управляет потоком электроэнергии в определенных цепях. Он работает за счет поворота кулачка, который нажимает или освобождает электрические контакты, тем самым замыкая или размыкая цепи.”

Этот тип переключателя способен управлять потоком мощности, изменять скорость двигателя или переключаться между несколькими электрическими конфигурациями.

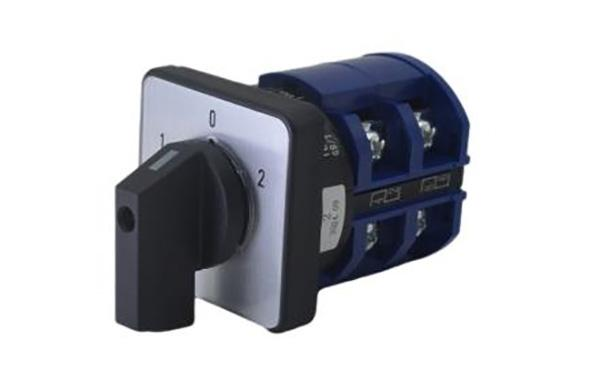

Рисунок 2: Кулачковый переключатель

Кулачковые переключатели широко используются в блоках управления двигателями, панелях управления и промышленных машинах. Они отличаются ручным выбором цепи с несколькими положениями, что делает их очень полезными. Их простая и надежная конструкция гарантирует надежную работу и долговечность в течение длительного времени.

В отличие от электронных переключателей, кулачковые переключатели не ломаются легко и не подвержены влиянию экстремальных условий. Вы можете настроить их с различными параметрами в соответствии с конкретными требованиями. Благодаря своей простоте и эффективной работе они широко используются в отраслях, требующих эффективного и безопасного управления цепями, предоставляя эффективное решение проблем электрического переключения.

2) Типы кулачковых переключателей

Каждый тип кулачкового переключателя предназначен для выполнения определенной функции управления электричеством. Наиболее распространенными типами являются однополюсные, многополюсные, перекидные, ступенчатые и универсальные кулачковые переключатели.

i) Однополюсный кулачковый переключатель: Однополюсный кулачковый переключатель позволяет или препятствует потоку электроэнергии для управления одной цепью. Эти переключатели полезны для базового включения и выключения света и небольших электроприборов.

ii) Многополюсный кулачковый переключатель: Многополюсный кулачковый переключатель управляет несколькими цепями одновременно. Он используется в промышленном оборудовании для одновременного управления и изменения соединений цепей, повышая производительность работы.

iii) Перекидной кулачковый переключатель: Перекидной кулачковый переключатель позволяет распределять мощность с одной цепи на другую. Он популярен в резервных системах питания, так как обеспечивает плавный переход между различными источниками питания, например, переключение с основного источника на генератор во время отключения электроэнергии.

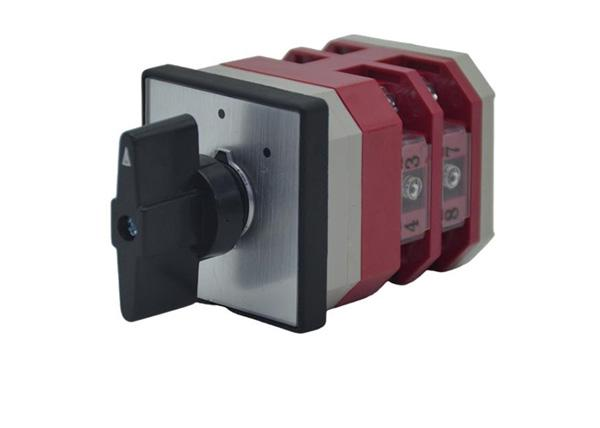

Рисунок 3: Перекидной кулачковый переключатель

iv) Ступенчатый кулачковый переключатель: Ступенчатый кулачковый переключатель может управлять различными устройствами и контролировать их с высокой точностью, так как он переходит через набор заранее определенных ступеней. Он включает точные настройки машины, двигателя или электрических параметров. Он используется в процессах, где необходимо выполнять различные скорости или функции, например, в промышленном оборудовании для изменения скорости двигателя.

v) Универсальный кулачковый переключатель: Универсальный кулачковый переключатель – это тип, который отличается гибкостью для различных применений, так как его можно легко изменить. Он широко используется в более сложных испытательных устройствах и сложных системах управления, требующих множества переключателей и селективности.

Рисунок 4: Универсальный кулачковый переключатель

Для обеспечения безопасного и эффективного управления силовыми цепями в промышленности кулачковые переключатели выбираются в соответствии с функцией и требованиями электрической системы. Они являются надежными инструментами для управления питанием в машинах и системах распределения электроэнергии.

3) Применение кулачковых переключателей

Кулачковые переключатели широко используются в различных отраслях промышленности для управления электрическими цепями. Их неоспоримые возможности для операций переключения делают их полезными в нескольких областях применения:

a) Промышленное оборудование

Промышленные кулачковые переключатели играют ключевую роль в машинах и оборудовании, так как они интегрированы в панели управления машин. Кулачковые переключатели могут запускать, останавливать и регулировать машины. Эти переключатели позволяют операторам выполнять различные операции с минимальными усилиями. Более того, они гарантируют бесперебойную работу на фабриках и производственных линиях.

b) Автоматизация зданий

В системах автоматизации зданий кулачковые переключатели служат для управления освещением и HVAC (отопление, вентиляция и кондиционирование воздуха). Они также могут облегчить ручное изменение настроек между различными положениями, обеспечивая максимальный комфорт без потерь энергии.

c) Автомобильная промышленность

Кулачковые переключатели также можно обнаружить в автомобилях, где они отвечают за ряд электрических функций. Они облегчают различные функции в автомобиле, такие как системы зажигания, распределение мощности и управление освещением автомобилей, грузовиков и даже промышленных транспортных средств, обеспечивая бесперебойную работу машин.

d) Распределение электроэнергии

В электрических панелях и системах распределения электроэнергии кулачковые переключатели используются для выбора источников питания, таких как основное питание, резервные генераторы или определенные цепи. Это позволяет пользователям обеспечить бесперебойное питание в важных приложениях.

e) Испытательное оборудование

Кулачковые переключатели используются в различных электрических испытательных устройствах, так как они помогают выбрать необходимые режимы тестирования или требуемые уровни напряжения. Кроме того, они позволяют проводить точные измерения инженерам и техникам в лабораториях и во время работ по техническому обслуживанию.

Эти переключатели надежны, просты и долговечны, что делает их идеальными для отраслей, требующих ручного управления электрическими цепями.

4) Ключевые особенности, которые следует учитывать

Существуют определенные ключевые особенности, которыми обладают поворотные концевые выключатели, которые имеют центральное значение для применения и потребностей. Давайте обсудим некоторые из них по очереди:

• • Количество полюсов и положений

Это обычно самая базовая особенность, которая приходит на ум при классификации кулачковых переключателей. Как и любой переключатель, кулачковый переключатель может иметь множество конфигураций полюсов и положений. Комбинация полюсов и положений определяет эффективность устройства.

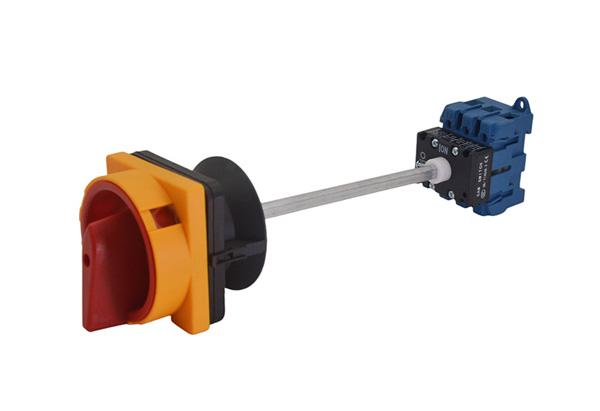

Рисунок 5: Особенности кулачкового переключателя

• • Токовые и напряженческие характеристики

Более старые модели концевых выключателей обычно изготавливались без учета того, будут ли они пропускать ток. Но вы должны учитывать это, потому что переключатель разработан с границами контактов, классифицированными по напряжению и току, иначе короткое замыкание переключателя приведет к взрывам и дуговым вспышкам.

• • Материал контактов

Материал контактов имеет решающее значение, так как он влияет на производительность и срок службы устройства. Такие материалы, как серебряный сплав, способны выдерживать интенсивное использование и износ. Они также обеспечивают отличную проводимость и значительно повышают долговечность устройства.

• • Качество сборки и защита

Открытые кулачковые переключатели могут быть повреждены и даже поставить под угрозу всю систему. Они должны быть прочными и надежными в конструкции. Для наружного или сурового использования необходим водонепроницаемый и пыленепроницаемый дизайн. Ищите переключатели с классом защиты IP (Ingress Protection) для максимальной долговечности.

• • Монтаж и размер

Переключатели также бывают панельного или базового монтажа для удовлетворения конкретных требований применения.

• • Опции настройки

Уникальные кулачковые переключатели позволяют пользователям выбирать необходимые последовательности переключения или конкретные конфигурации контактов в соответствии с их потребностями.

С учетом всех этих соображений становится проще выбрать лучшие кулачковые переключатели, которые будут надежными, безопасными и долговечными для любого электрического применения.

5) Выбор правильного кулачкового переключателя

Выбор подходящего поворотного кулачкового переключателя будет наиболее важной частью обеспечения эффективного и безопасного электрического управления. Учитывайте эти факторы для эффективного выбора:

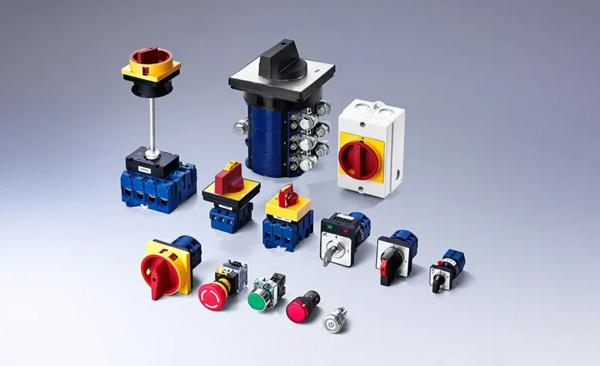

Рисунок 6: Выбор правильного кулачкового переключателя

• • Проверьте назначение и требования к применению: Для чего предназначен переключатель? Для промышленной машины, распределения электроэнергии или системы автоматизации? Выбирайте переключатель, который подходит для предполагаемого назначения.

• • Подтвердите токовые и напряженческие характеристики: Переключатели должны функционировать в пределах заданных токовых и напряженческих характеристик. Если переключатель перегружен, система становится ненадежной. Использование правильно рассчитанного переключателя повышает надежность и производительность системы.

• • Выберите соответствующее количество полюсов и положений: Кулачки имеют различные конфигурации относительно количества полюсов и положений. Количество полюсов равно количеству цепей, которыми можно управлять. В то время как количество положений указывает на доступные варианты переключения.

• • Учитывайте качество сборки и защиту: Для более длительного срока службы рекомендуется выбирать переключатель с прочными материалами и защитными функциями. Для суровых условий переключатель должен иметь хороший водонепроницаемый и пыленепроницаемый дизайн.  Кроме того, он должен иметь высокий класс защиты IP.

• • Выберите подходящий тип монтажа: Решите, будет ли переключатель устанавливаться на панели или на основании. Правильная установка гарантирует плавную и безопасную работу.

• • Ищите гибкие модификации: В некоторых случаях могут потребоваться определенные последовательности переключения или конкретное расположение контактов. Функции переключателя напрямую зависят от архитектуры, поэтому конфигурации должны быть максимально гибкими.

• • Выберите надежного поставщика: Когда вам нужны высококачественные кулачковые переключатели, вы можете обратиться к Gqele. У нас есть множество надежных, эффективных и настраиваемых переключателей, подходящих как для промышленного, так и для коммерческого использования. Надеемся, что наши продукты обеспечат безопасное и надежное электрическое управление.

Таким образом, эти факторы должны позволить вам выбрать надежного поставщика, тем самым гарантируя, что ваши решения по электрическому управлению будут развернуты эффективно и прослужат долго.

6) ЧАВО

1. В чем разница между кулачковым переключателем и обычным переключателем?

Поворотные кулачковые переключатели включают вращающийся механизм, который одновременно управляет несколькими цепями и положениями, тогда как обычные переключатели имеют только функцию включения/выключения. Для продвинутого электрического управления требуются кулачковые переключатели, но обычные переключатели обеспечивают простые функции управления питанием.

2. Можно ли настроить кулачковые переключатели?

Различные производители, такие как GQELE, предоставляют регулируемые кулачковые переключатели для промышленного и коммерческого применения. Эти кулачковые переключатели можно настроить по конфигурации полюсов, последовательностям переключения и материалам контактов, чтобы сделать их полезными для различных целей.

3. Как установить кулачковый переключатель?

Использование кулачкового переключателя такое же, как и любого другого электрического оборудования, поэтому вы должны обеспечить правильное обращение при подключении, например, установку переключателя, подключение проводов к соответствующей цепи и последующее затягивание клемм.

7) Заключение

Итак, теперь ясно, что электрические кулачковые переключатели могут использоваться в различных отраслях промышленности, автоматизации и даже в автомобильном дизайне. Многопозиционность, высокая долговечность и функции настройки делают их незаменимыми в сложных операциях. Выбор подходящего переключателя с учетом токовых характеристик, конфигурации полюсов и качества сборки гарантирует точность выполнения вашей задачи. Уважаемые компании, такие как GQELE, также предоставляют кулачковые переключатели для многоцелевого использования.  Вы можете связаться с gqele прямо сейчас, просто нажав здесь.
