Хотите узнать, как подключить кнопочный переключатель? Если да, то этот блог для вас. Важно понимать этапы подключения этих кнопок, так как правильное подключение дает лучшие результаты и защищает от повреждений.

В этом блоге вы получите полное руководство по подключению кнопочного переключателя простыми, легко понятными шагами. Итак, оставайтесь с нами!

1) Что такое кнопочный переключатель?

«Кнопочный переключатель — это электрический переключатель, который управляет потоком электричества в цепи при нажатии кнопки.»

Хотя эти переключатели имеют небольшие размеры, они выполняют множество функций. Как правило, они могут использоваться в быту, лабораториях и на производстве. Однако эти компоненты могут функционировать как контроллеры для более крупных устройств.

Думаю, вы слышали разные названия этой кнопки: кнопочный переключатель, переключатель с кнопкой или встраиваемая кнопка — не путайтесь; все это названия кнопочных переключателей. Суть в том, что он управляет устройствами легким нажатием.

Как это работает простыми словами

Давайте разберемся, как это работает! Нажатие кнопки либо замыкает, либо размыкает цепь. Другими словами, оно позволяет току течь или предотвращает это. Более того, некоторые кнопочные переключатели работают как звонок, который звонит только при нажатии (моментальные). Другие, как выключатели света, остаются в положении и требуют повторного нажатия для деактивации (фиксирующиеся).

Как правило, эти переключатели используются на приборах, игрушках и стенах. Кроме того, электрические кнопочные переключатели применяются в лифтах, торговых автоматах и кухонных устройствах. Они популярны благодаря своей простоте и надежности.

2) Инструменты для подключения кнопочного переключателя

Отлично! Работа по подключению кнопочного переключателя упрощается благодаря наличию правильных инструментов. Итак, давайте обсудим, какие инструменты нужны для подключения кнопочного переключателя:

i) Отвертка: Во-первых, электрические кнопочные переключатели ослабляются или затягиваются на клеммах с помощью отвертки без какого-либо вреда.

ii) Стриппер для проводов: Далее, стрипперы для проводов — это устройства для удаления изоляции провода. Итак, как только изоляция удалена, можно свободно выполнять подключение без риска повреждения провода.

iii) Мультиметр: Самое главное, это устройство для проверки напряжения и целостности цепи, позволяющее избежать ошибок при подключении. Таким образом, для переключателей с выключением при нажатии этот инструмент идеально подходит для тестирования цепи перед подачей питания.

iv) Кусачки для проводов: Важно, что кусачки дают аккуратные и идеально подогнанные концы проводов. Вы должны знать, что чистые срезы повышают скорость и безопасность во время подключения.

v) Изолента: Ну, изолента используется для покрытия концов проводов. Более того, она защищает от короткого замыкания, что гарантирует безопасность вашей установки.

vi) Соединители проводов или клеммные колодки: Эти инструменты помогают надежно соединить несколько проводов. Таким образом, они идеально подходят для поддержания соединения в распределительной коробке.

vii) Дрель и коронка: Аккумуляторная дрель обязательна, если вы хотите установить переключатель на панель. Однако вы должны убедиться, что отверстие плотно подходит для переключателя.

viii) Средства защиты: Наконец, перчатки и очки наиболее важны для безопасности. Вы всегда должны защищать себя при подключении кнопочных переключателей.

3) Основы подключения кнопочного переключателя

Честно говоря, кнопочный переключатель легко подключить, и при правильных инструкциях он дает отличные результаты. Давайте обсудим:

a) Понять клеммы: Позвольте мне сказать, что в основном электрические кнопочные переключатели имеют две или более клеммы. А некоторые переключатели имеют клеммы «NO» (нормально разомкнутые) и «NC» (нормально замкнутые). Итак, это признаки поведения переключателя при нажатии кнопки и при ее отпускании.

b) Сначала отключите питание: Вы всегда должны сначала отключать питание. Вы должны применять это для каждой электрической работы. Следовательно, это обеспечивает максимальную защиту при работе с проводами.

c) Выберите правильные провода: Самое главное, вы должны убедиться, что используемые провода правильно соответствуют номиналу вашего переключателя. Более того, следует проверить номинальный ток для проводов. Кроме того, вы должны помнить, что нужно использовать соответствующий номинальный ток; в противном случае ваши провода расплавятся.

d) Подключите провода: Далее, вы должны подключить силовой провод и нагрузочный провод к переключателю и подключить питание к каждому соответственно.

Более того, если переключатель, с которым вы работаете, относится к типу «нажать для выключения», он должен размыкать цепь при нажатии. С другой стороны, если это кнопка мгновенного действия, она должна замыкать цепь только при нажатии.

4) Как подключить кнопочный переключатель

Теперь, зная все вышеперечисленные детали, у вас может возникнуть вопрос: как подключить кнопочный переключатель, верно? Ну, это кажется запутанным, но это простая задача. Давайте обсудим:

Шаг 1) Отключите питание

Первый шаг — отключить питание. Это очень важный шаг для вашего благополучия. Имейте в виду, никогда не работайте с проводами, когда через них течет электричество.

Шаг 2) Понять маркировку клемм

Ну, большинство электрических кнопочных переключателей имеют клеммы с маркировкой. Символы, такие как «NO», обозначают нормально разомкнутые, а «NC» — нормально замкнутые. Например, выберите NO, если устройство должно включаться и выключаться с помощью кнопки.

Шаг 3) Зачистите и подготовьте провода

Используйте инструмент для зачистки проводов, чтобы удалить изоляцию на концах проводов, оголив медь примерно на один сантиметр. Для этого проекта потребуется три провода: один для входа питания, один для подключения от переключателя к нагрузке (это может быть лампа или двигатель) и один для обратного пути к источнику питания.

Имейте в виду: Избегайте повреждения медного провода и убедитесь, что провод чистый.

Шаг 4) Подключите общую клемму

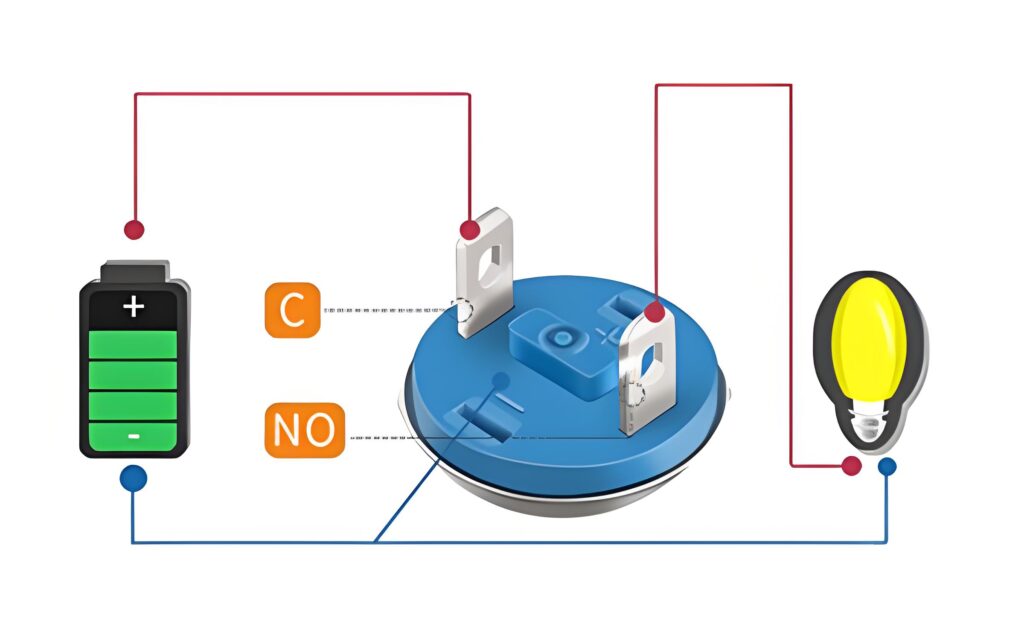

Возьмите провод, который вы использовали для питания общей клеммы (C) на положительной стороне источника питания (например, батареи или блока питания), и подключите его к клемме C кнопочного переключателя. Затяните винт или клемму, чтобы провод был надежно и прочно зафиксирован.

Шаг 5) Подключитесь к клемме NO или NC

Теперь выберите клемму NO или NC в соответствии с вашей функцией. Подключите провод к клемме NO, и устройство будет работать только при нажатии кнопки. Если вы хотите, чтобы оно было включено по умолчанию и выключалось при нажатии кнопки, подключите его к клемме NC. Этот провод должен быть подключен к управляющему входу вашей нагрузки, которой может быть лампа, зуммер или двигатель.

Шаг 6) Подключите нагрузку к источнику питания

Теперь подключите другой конец вашей нагрузки (выходная сторона) к отрицательной клемме источника питания. Это обеспечивает полную цепь. Как только кнопка нажата, питание от источника будет поступать к нагрузке через переключатель и возвращаться к источнику.

Шаг 7) Надежно закрепите все соединения

Убедитесь, что все провода проверены дважды, чтобы они были надежно закреплены. Плохие соединения или короткое замыкание могут произойти из-за ослабленных проводов.

Шаг 8) Включите питание и проверьте кнопку

Когда все подключено и закреплено, включите питание. В этот момент нажмите кнопку и посмотрите, включается и выключается ли нагрузка, как должно быть. Если ваша система не реагирует должным образом, дважды проверьте подключение, особенно клеммы NO или NC, и убедитесь, что ваш выбор работает.

5) Типовые схемы подключения кнопочного переключателя

Очень важно понимать схемы подключения кнопочного переключателя, потому что они могут обеспечить правильную установку. Давайте углубимся :

i) Простая схема ВКЛ/ВЫКЛ

Это простая схема для реализации. Вы знаете, что электрический кнопочный переключатель подключен к источнику питания и нагрузке, такой как лампа или двигатель.

Более того, нажатие кнопки позволяет электрическому току течь и включать двигатель. Затем отпускание кнопки останавливает ток и деактивирует устройство. Это идеально для кратковременного использования.

ii) Схема Пуск/Стоп

Эта схема подключения использует две кнопки, одна для «Пуск», а другая для «Стоп» машины. Кнопка Пуск нормально разомкнута (NO), а кнопка Стоп нормально замкнута (NC). Таким образом, это чаще всего используется в контролируемых и мониторинговых системах для операций с машинами, где контроль и безопасность являются главным приоритетом.

iii) Схема с индикатором

В этой схеме подключения кнопочный переключатель подключен с индикаторной лампой. Однако, когда вы нажимаете кнопку, загорается свет, что указывает на активность цепи. Таким образом, это полезно как визуальная обратная связь.

6) Устранение неисправностей кнопочного переключателя

Отлично! Хотя кнопочные переключатели просты, они могут иногда не работать. Итак, давайте поговорим об устранении неисправностей кнопочного переключателя:

! Сначала проверьте подключение: Для неработающего кнопочного переключателя сначала проверьте подключение. Чаще всего причиной являются ослабленные или оборванные соединения. Итак, вы должны убедиться, что винты затянуты. Более того, проверьте его с помощью мультиметра, чтобы подтвердить целостность.

! Проверьте наличие грязи или пыли: Во-вторых, пыль или грязь накапливаются внутри переключателя, что блокирует соединения. В результате они работают плохо. Итак, сначала очистите его.

! Проверьте наличие следов перегрева: Перегрев клемм может быть указан обгоревшими или почерневшими следами. Эти следы могут быть вызваны чрезмерным током через переключатель. Итак, вы должны правильно нагрузить переключатель, чтобы устранить проблему.

7) Советы по безопасности при подключении кнопочного переключателя

Ну, процесс подключения кнопочного переключателя может быть простым, но следует принимать меры предосторожности для обеспечения безопасности. Как и в любом другом деле, следует уделять внимание безопасности.

Вы знаете, что одна ошибка может вызвать удар током, короткое замыкание устройства или даже повреждение оборудования. Ниже приведены некоторые простые меры безопасности, которые следует соблюдать при подключении кнопочного переключателя. Давайте начнем:

• • Всегда отключайте питание: Помните, это самое важное правило. Первый шаг — отключить основное питание. И убедитесь, что система отключена с помощью тестера напряжения. Помните, электричество невидимо, поэтому нельзя полагаться только на зрение.

• • Используйте правильные инструменты: Следующий совет — проверьте инструменты перед использованием. Вы должны использовать предпочтительные инструменты, такие как изолированные инструменты и стрипперы для проводов. Вы знаете, что использование правильных отверток гарантирует, что винты не будут повреждены.

• • Знайте схему подключения: Вы всегда должны следовать схеме подключения, так как она помогает кнопочному переключателю правильно функционировать и обеспечивает вашу безопасность. Даже если задача кажется простой, не угадывайте, куда подключать провода.

• • Избегайте перегрузки цепи: Будьте особенно внимательны к напряжению и току каждого кнопочного переключателя, так как каждая кнопка имеет ограничение. Итак, перегрузка может привести к перегреву или неисправности.

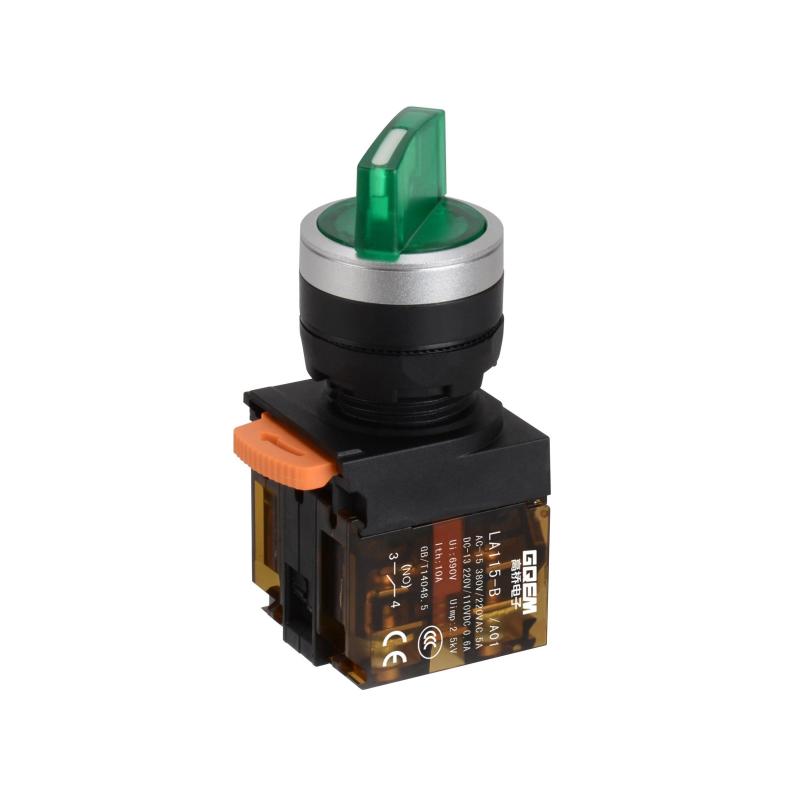

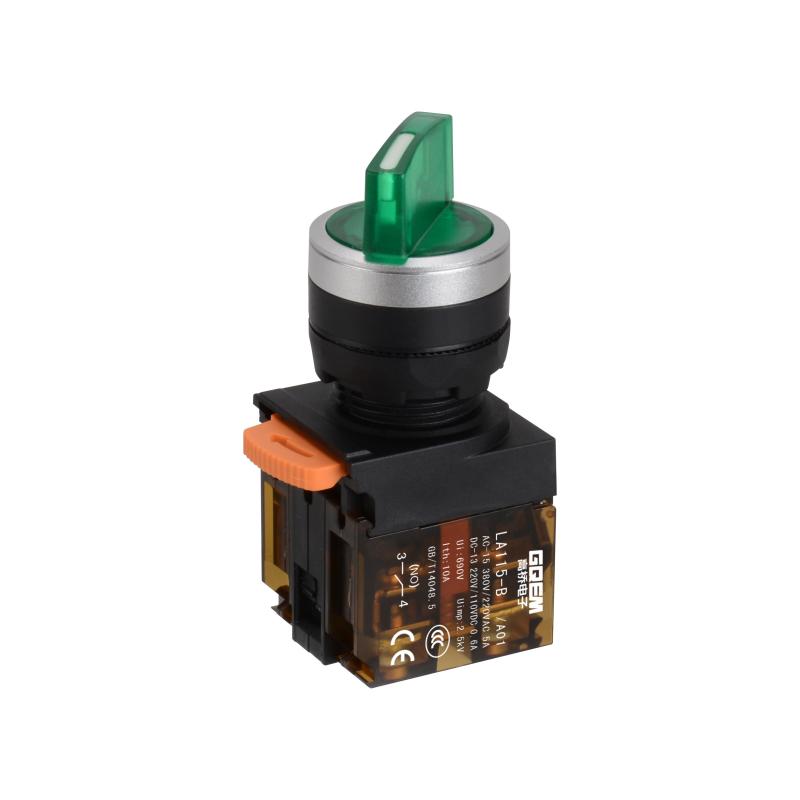

8) Кнопочный переключатель GQEM

Отлично! GQEM, также известный как GQELE, является проверенной китайской компанией, которая предлагает различные кнопочные переключатели, подходящие для суровых условий. Наши продукты применяются в конкретных областях, таких как машиностроение, лифты, автоматизация и транспортные средства.

• • Компактность и простота установки

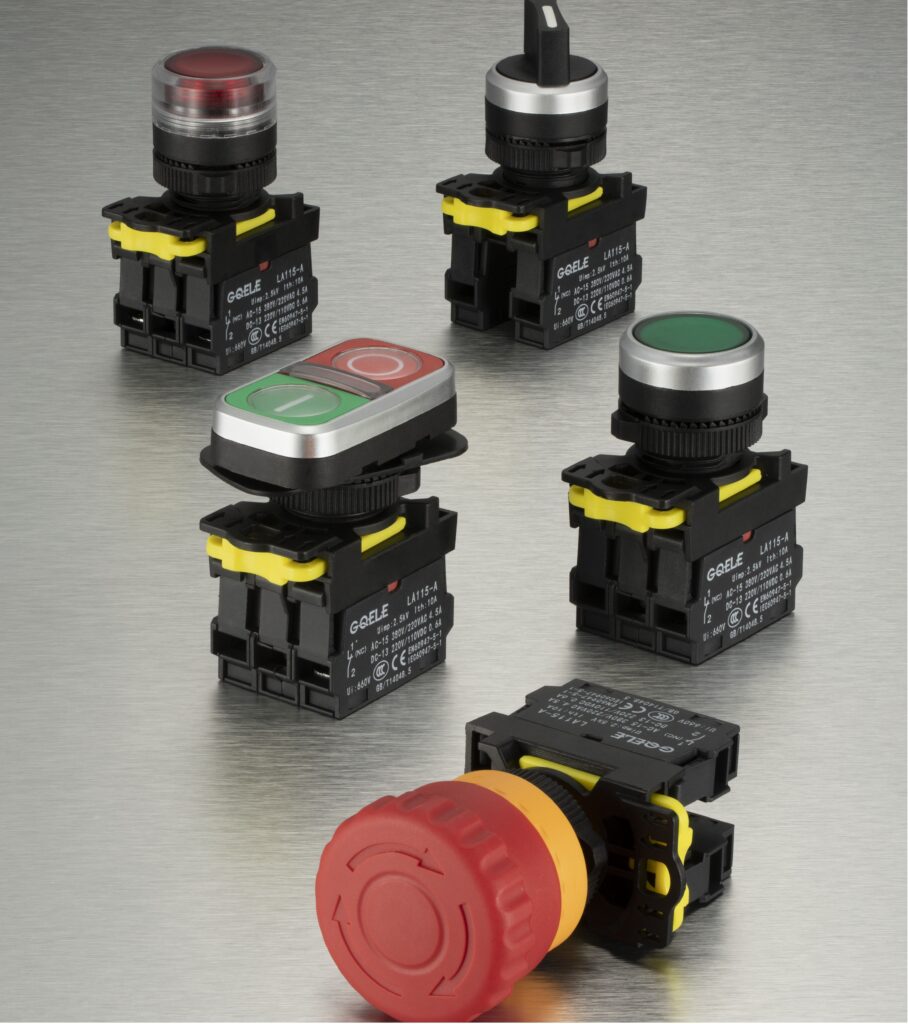

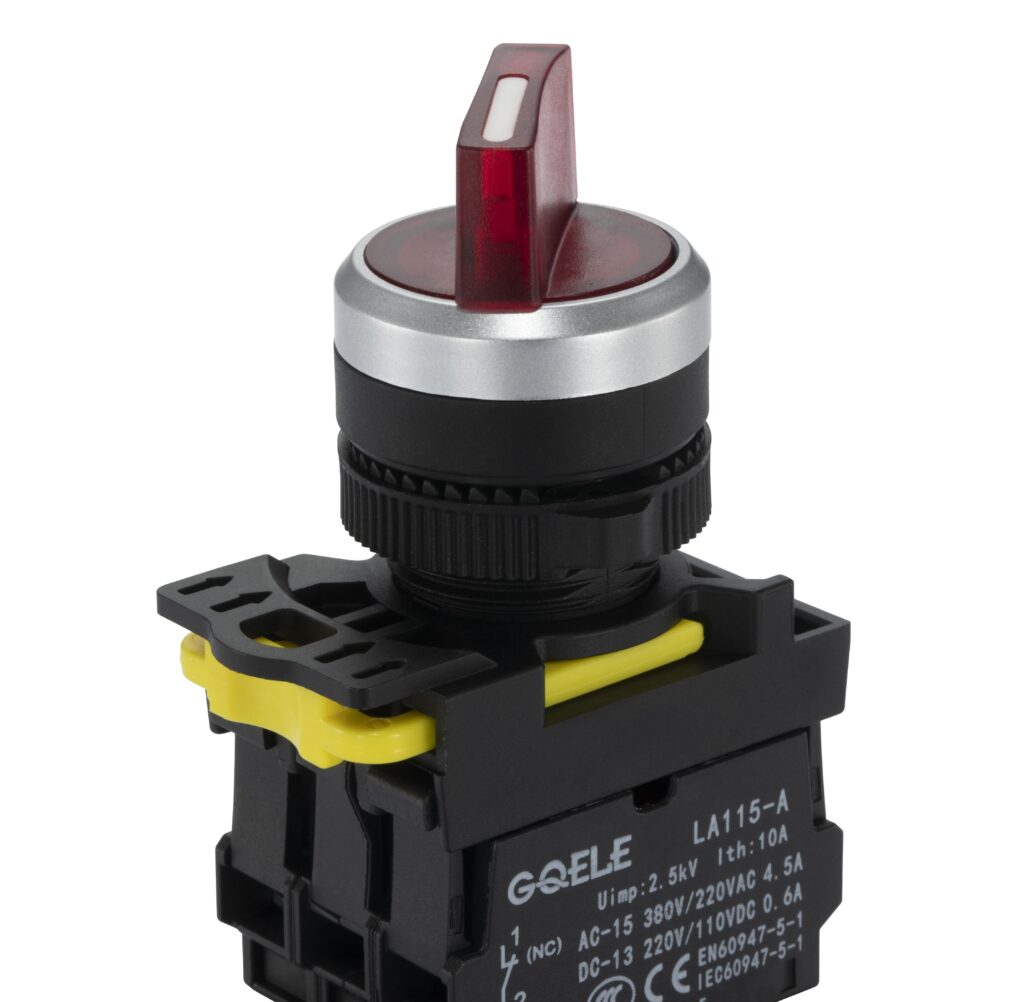

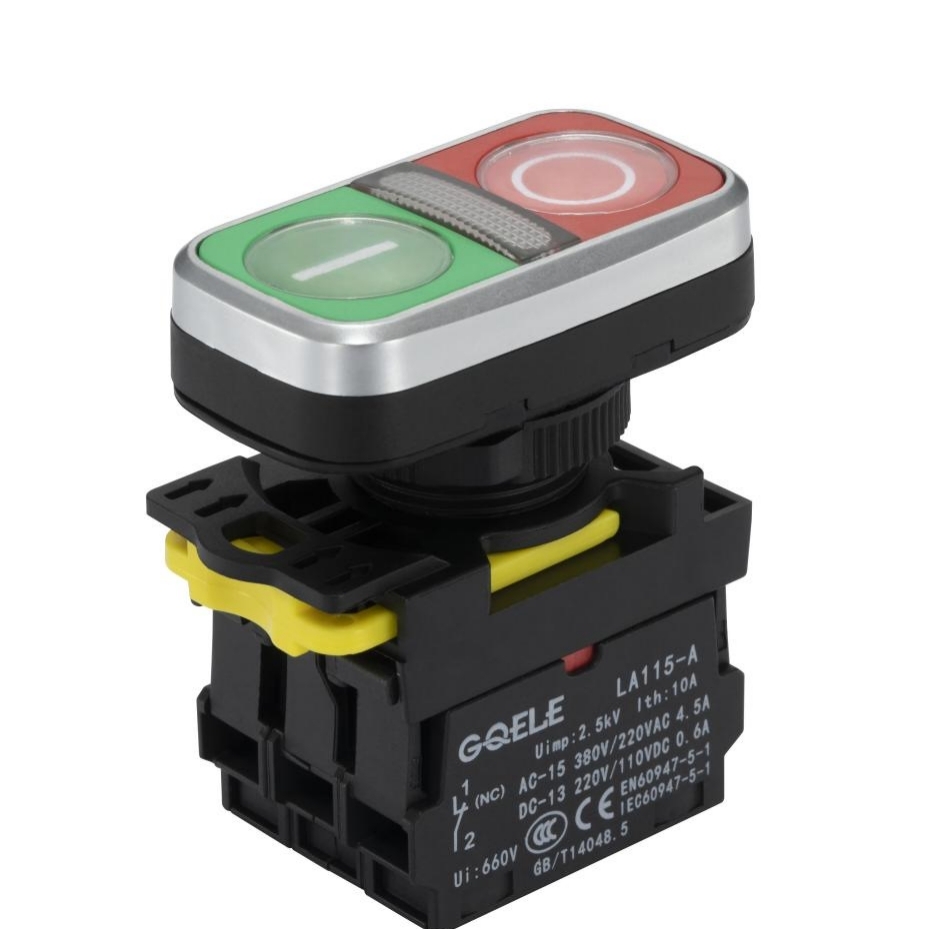

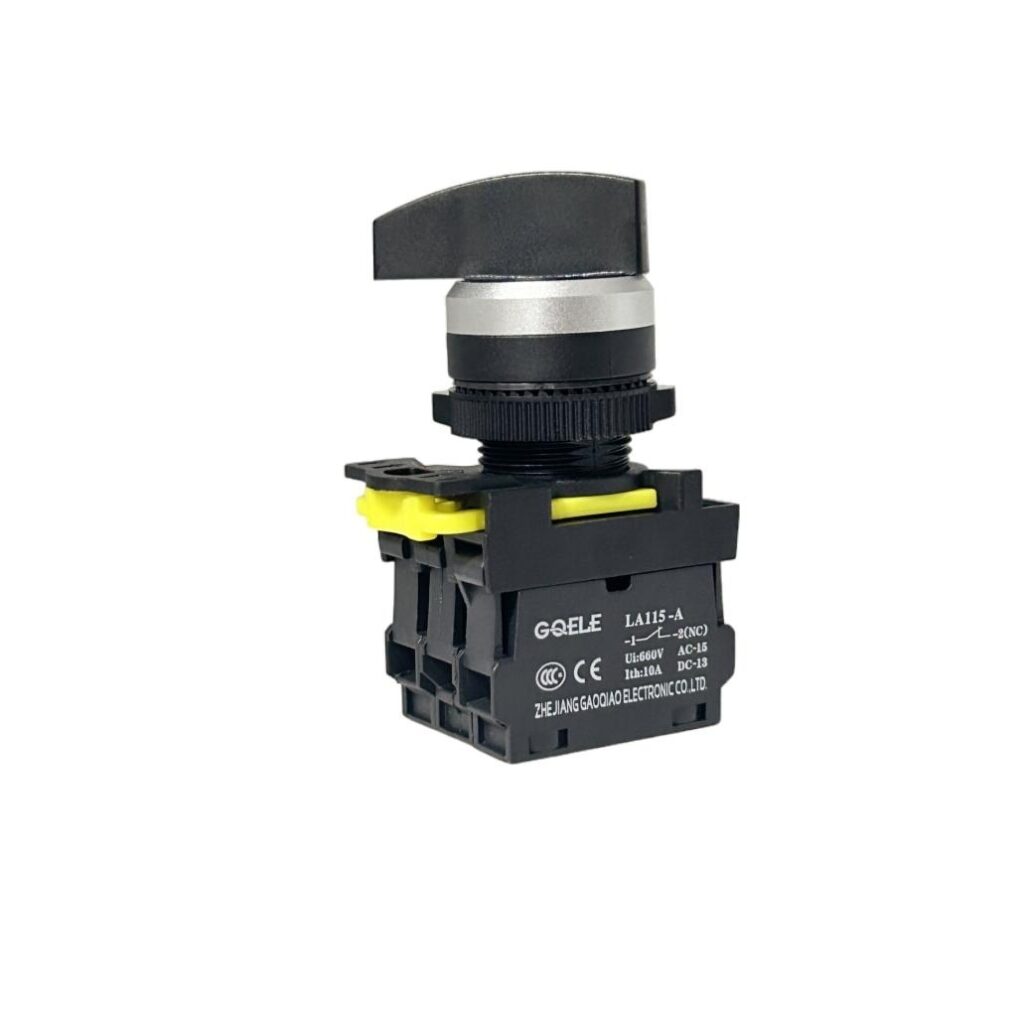

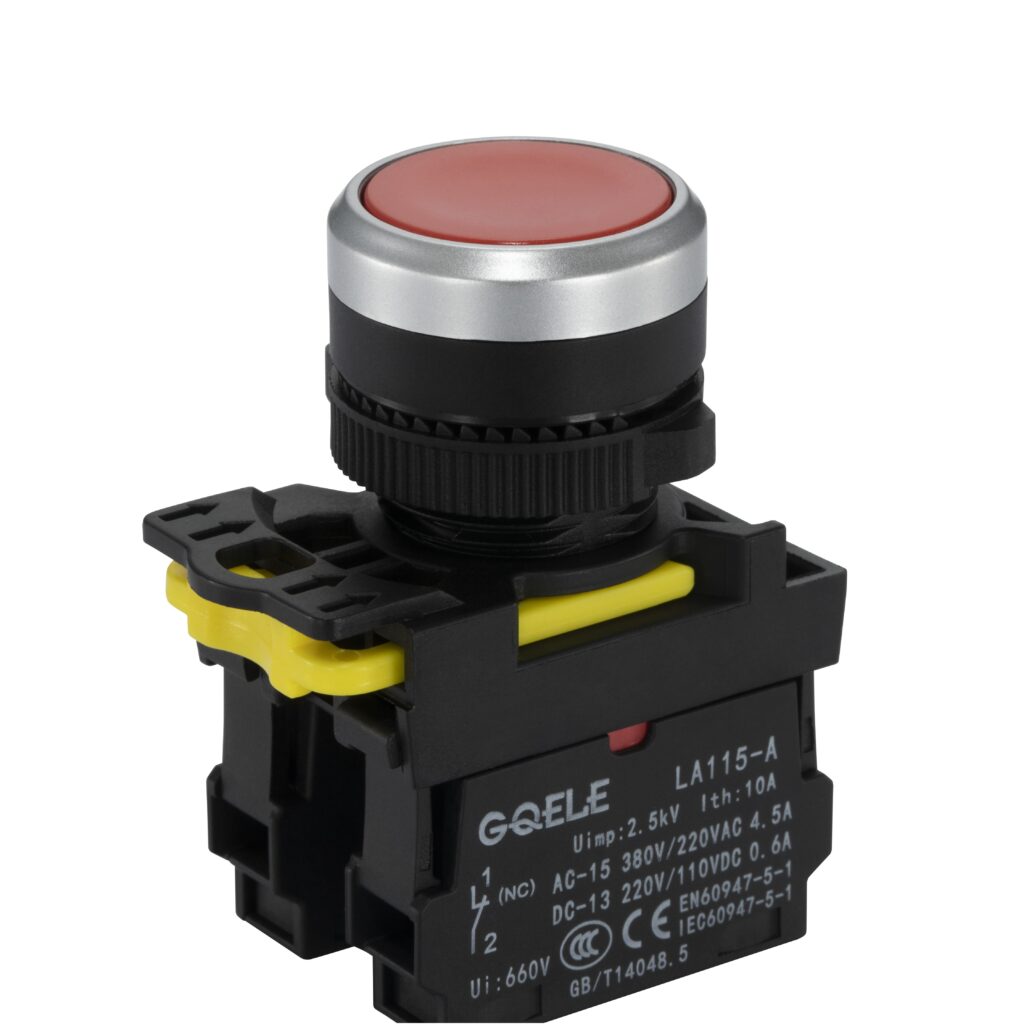

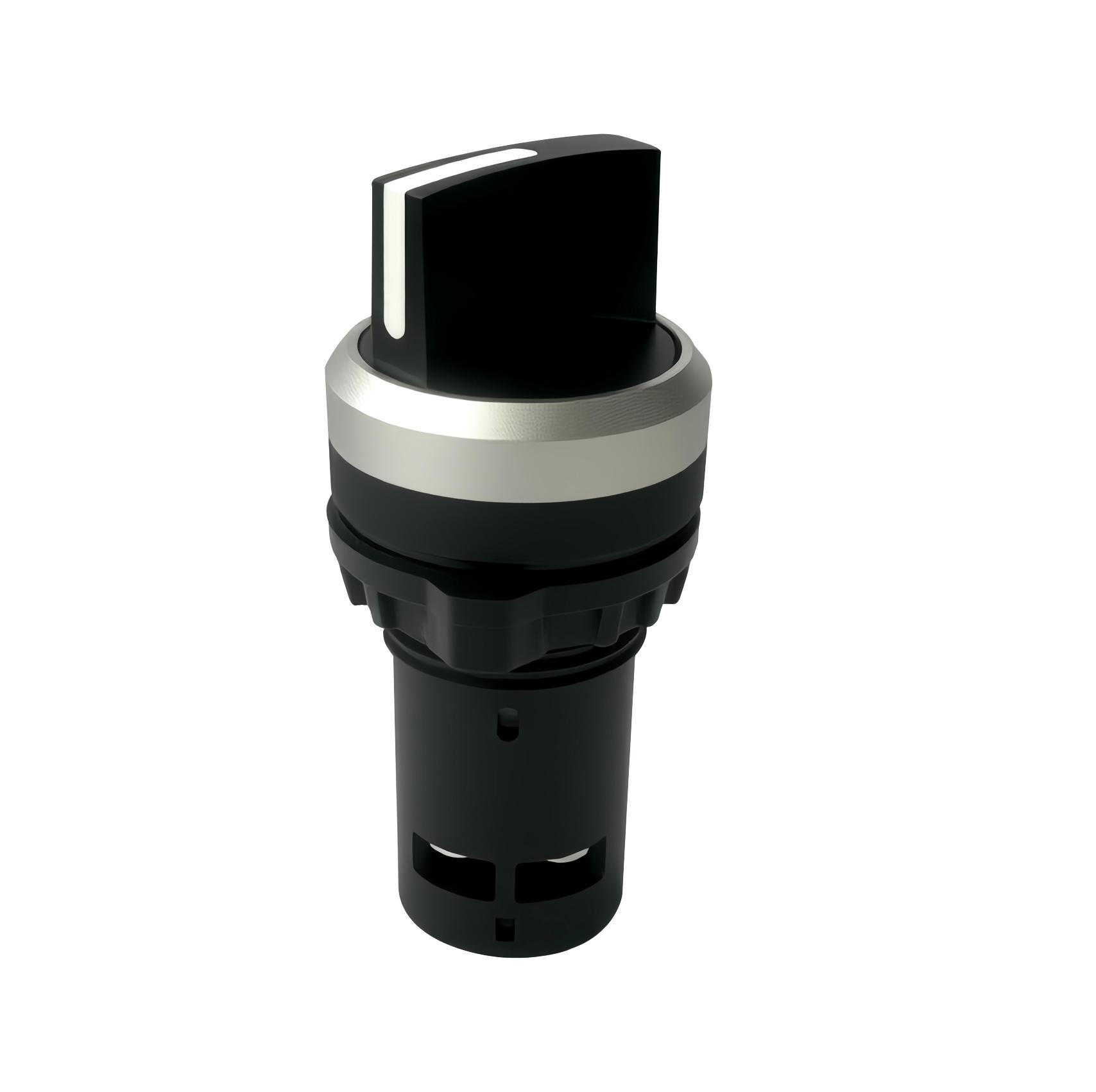

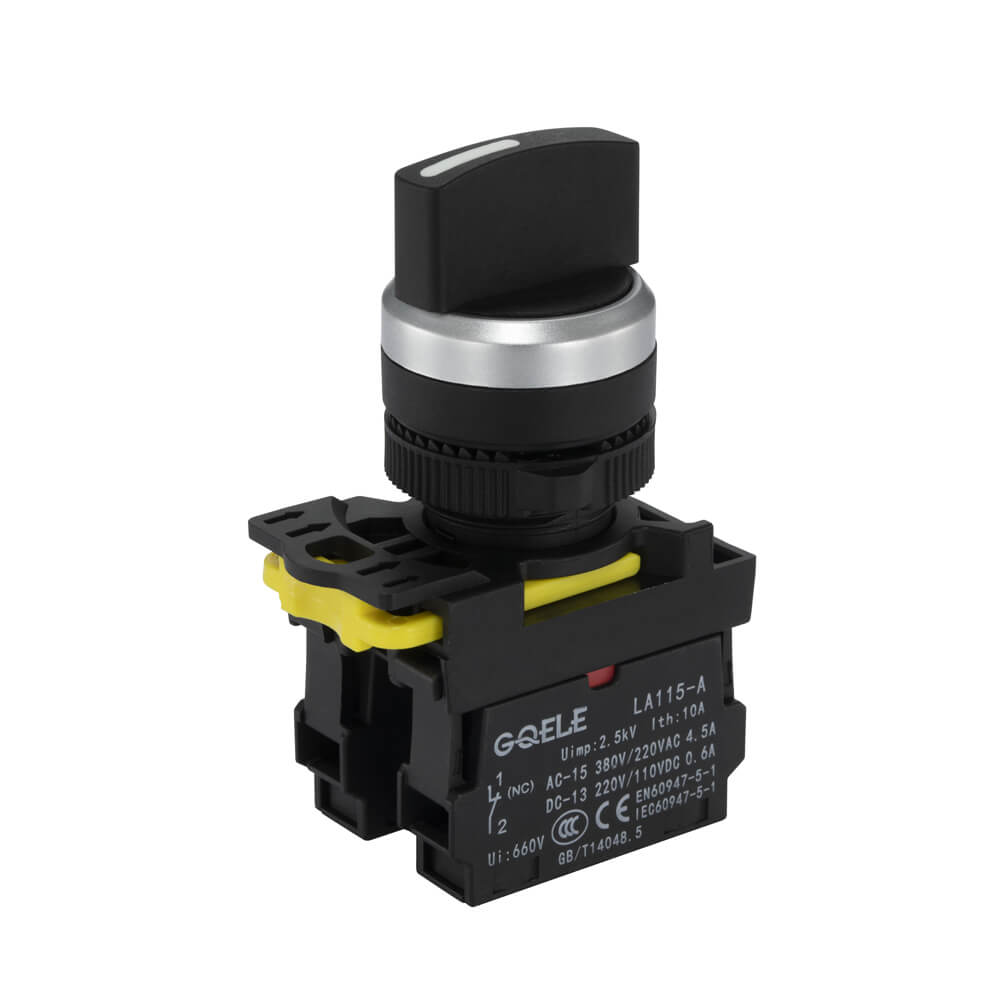

Большинство моделей имеют монтажное отверстие 16 мм/22 мм. Они относительно небольшие и легко крепятся к панелям или распределительным коробкам. У вас есть варианты, включая грибовидные, с ключом, встраиваемые, селекторные и аварийные выключатели.

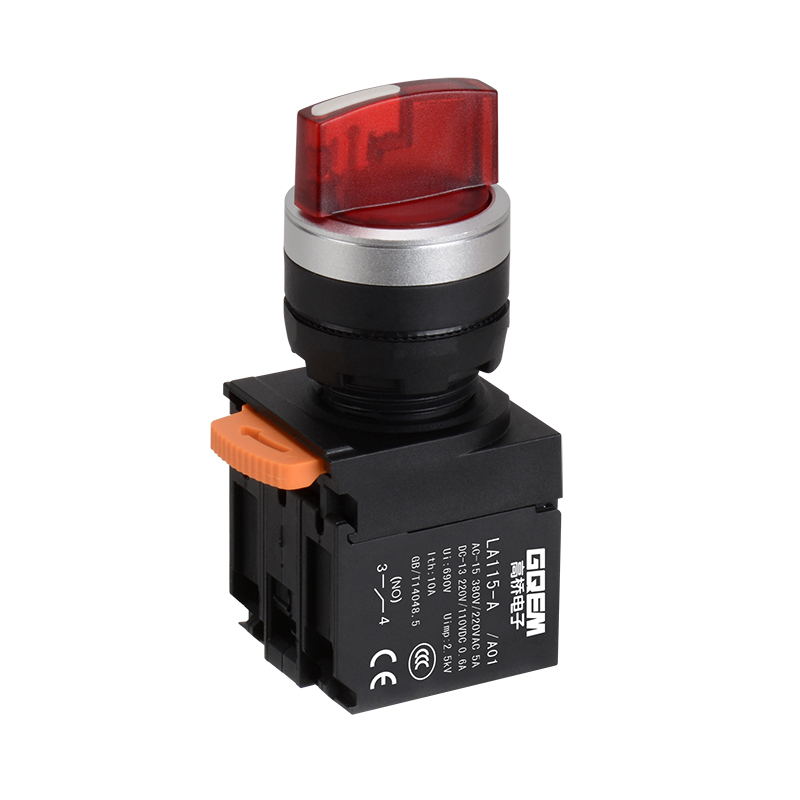

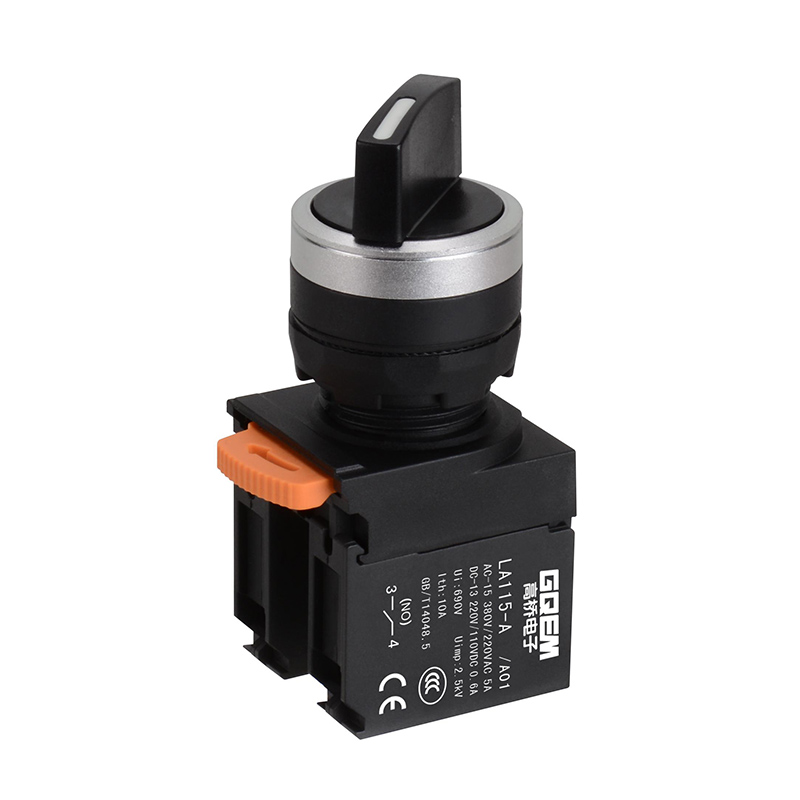

• • Электрические характеристики и типы контактов

Переключатели GQEM могут работать как с нормально разомкнутыми (NO), так и с нормально замкнутыми (NC) контактами. В зависимости от модели они совместимы с переменным и постоянным током  до 440 В. Их конструкция делает их хорошо подходящими для систем низковольтного управления.

• • Безопасность и специальные функции

Многие переключатели имеют степень защиты IP40 или IP65, обеспечивая различный уровень защиты от воды и пыли. Они сертифицированы CE и могут выдерживать тысячи нажатий, сохраняя свою функциональную целостность.

• • Надежное электрическое решение

Наконец, эти электрические кнопочные переключатели удобны в использовании и имеют длительный срок службы. Вы можете найти их в распределительных щитах, зарядных станциях и даже в некоторых медицинских приборах. Их промышленная универсальность делает их умным и надежным выбором.

9) Часто задаваемые вопросы

1. Что делает кнопочный переключатель GQEM идеальным для промышленного использования?

Кнопочный переключатель GQEM имеет несколько типов контактов и высокие номинальные напряжения. Он идеально подходит для промышленного использования в распределительных щитах, машинах и даже системах автоматизации.

2. Можно ли использовать кнопочный переключатель GQEM для наружных применений?

Абсолютно, несколько моделей кнопочных переключателей GQEM имеют степень защиты IP40 или IP65, что означает их устойчивость к пыли и воде, поэтому их можно использовать на открытом воздухе или в более суровых условиях.

3. Поддерживает ли кнопочный переключатель GQEM световую индикацию?

Несколько моделей кнопочных переключателей GQEM оснащены встроенными светодиодными индикаторами. Таким образом, переключатели можно использовать в условиях слабого освещения или на производстве, и их использование просто.

10) Заключение

Таким образом, из вышеизложенного обсуждения можно сделать вывод, что понимание схем подключения кнопочных переключателей, типовых схем, процедур безопасности и методов устранения неисправностей помогает создать более безопасную и надежную электрическую систему.

Кнопочный переключатель GQEM — это умный выбор. Он прочен, универсален и легко удовлетворяет широкому спектру требований к управлению. Более того, он хорошо работает как в простых, так и в сложных установках и обеспечивает надежную работу. Итак, для безопасного и эффективного подключения кнопочного переключателя каждый раз вы можете выбрать кнопочный переключатель GQEM. Свяжитесь с нами прямо сейчас.
