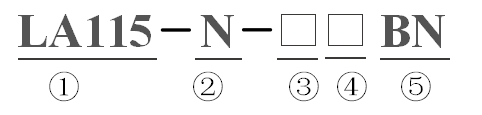

① Код кнопки нажатия
② Серийный номер конструкции
③ НЕТ контактного номера
④ Контактный номер NC
⑤ Кнопка смыва
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальное значение переключателя:
AC-15 36 В/10 А 110 В/10 А 220 В/5 А 380 В/2,7 А 660 В/1,8 А
DC-13 24В/4А 48В/4А 110В/2А 220В/1А 440В/0,6А
◒Условный тепловой ток: Ith10A
◒Сопротивление контакта: ≤50мОм
◒Сопротивление изоляции: ≥10мОм
◒Механический ресурс:
◒Общая кнопка ≥100×10 4 раза
◒Кнопка выбора ≥30×10 4 раза
◒Кнопка ≥5×10 4 раза
◒Аварийная кнопка ≥5×10 4 раза
РАБОЧАЯ СРЕДА
◒Температура окружающего воздуха -25~+40°C
◒Предельная высота: ≤2000м
◒Относительная влажность воздуха: ≤90%
◒Степень загрязнения: Класс3
◒Степень защиты: IP40/IP65
ХАРАКТЕРИСТИКИ
◀ Прочный и экономичный
◀ Тщательно подобранные материалы и изысканное мастерство
◀ Удобный и прочный
◀ Недорого, просто и практично
◀ Защелкивающаяся конструкция, простая установка
ОБЪЯСНЕНИЕ ПРОФЕССИОНАЛЬНЫХ ТЕРМИНОВ
◀ НО контакт: Обычно находится в выключенном состоянии. Цепь подключается после срабатывания переключателя.
◀ Контакт NC: Обычно он подключен. Цепь отключается после срабатывания переключателя.
◀ 2 NO: Подключить два набора цепей по отдельности. Контакты обычно отключены. Оба набора цепей подключаются после нажатия переключателя.
◀ 2 NC : Контакты обычно находятся во включенном состоянии. После срабатывания переключателя оба набора цепей отключаются.
◀ 1NO&1NC: Контакты подключены к двум группам цепей соответственно. Если не предпринимать никаких действий, одна группа отключается, а другая подключается. Если переключатель задействован, отключенный контакт будет замкнут, а подключенный — разомкнут.
