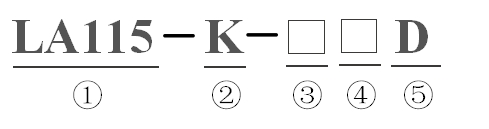

① Код кнопки нажатия
② Серийный номер конструкции
③ Количество контактов NO
④ Количество контактов NC
⑤ Механическая форма: кнопка с подсветкой
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Условный тепловой ток: Ith 10A
Сопротивление контакта: ≤ 50 мОм
Сопротивление изоляции: ≥ 10 мОм
Механическая прочность: ≥ 100*10 4 раза
РАБОЧАЯ СРЕДА
Температура окружающего воздуха: -25 ℃ ~ +40 ℃
Высота: ≤ 2000 м
Относительная влажность воздуха: ≤ 90%
Степень загрязнения: Класс 3
КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
Структура
Он состоит из кнопочного колпачка, возвратной пружины, неподвижного контакта, подвижного контакта, корпуса, соединительного стержня и т. д.
◀ Кнопка запуска: при нажатии на колпачок кнопки контакт замыкается. И контакт автоматически отключается и сбрасывается после отпускания.
◀ Кнопка остановки: при нажатии на колпачок кнопки контакт размыкается, а после отпускания кнопки он автоматически замыкается и возвращается в исходное положение.
◀ Композитная кнопка: при нажатии на колпачок кнопки подвижный контакт мостового типа перемещается вниз, чтобы сначала разъединить нормально замкнутый контакт, а затем замкнуть нормально разомкнутый; при отпускании колпачка нормально разомкнутый контакт сначала размыкается и сбрасывается, а затем нормально разомкнутый контакт замыкается и сбрасывается.
