① Код кнопки нажатия
② Серийный номер конструкции
③ НЕТ контактного номера
④ Контактный номер NC
⑤ H: Выдвижная кнопка
⑥ Новые модели
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
◐ Номинальное напряжение изоляции: 600 В
◐ Номинальный тепловой ток: 10А
◐ Номинал переключателя: AC-15 Ue: 380 В/250 В, Ie=4,5 А
DC-13 Ue: 220В/110В, Ie=0,6A
◐ Сопротивление контакта: ≤50 мА
◐ Рекомендуемый крутящий момент: 0,9 Нм
◐ Электрический ресурс: ≥30X10 4 раза
РАБОЧАЯ СРЕДА
◐ Температура рабочей среды: -25°C ~ +70°C
◐ Температура хранения: -40°C ~ +70°C
◐ Класс загрязнения: 3
◐ Степень защиты: IP40/IP65/IP66
◐ Предельная высота: ≤2000 м
◐ Стандарт: EN 60947-1, GB14048.5.
Часто задаваемые вопросы
1) Каковы преимущества удлиненной кнопки?
◀ Улучшить декоративный эффект внешнего вида переключателя пленки.
◀ Больше подходит для операторов с более чувствительным тактильным восприятием.
◀ Точно установите диапазон корпуса ключа.
◀ Увеличьте скорость распознавания.
2) Каков принцип работы выносной кнопки?
◀ Для нормально разомкнутых контактов цепь отключается до нажатия кнопки. После нажатия кнопки нормально разомкнутые контакты подключаются, и цепь также подключается. Для нормально замкнутых контактов контакты замыкаются до нажатия кнопки. А после нажатия кнопки контакты отключаются, и цепь разрывается. В связи с потребностями работы цепи управления расширенная кнопка также может быть оснащена несколькими парами контактов одновременного действия.

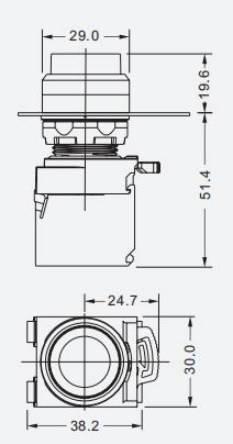

ПАРАМЕТРИЧЕСКАЯ ДИАГРАММА
