НЕТ контакта

 NC-контакт

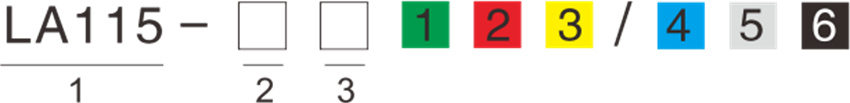

 Цвет, кнопка выбора и кнопка блокировки клавиш, функция работы и положение выдвижения

Р	Г	И	Б	Вт	К

Возвратная пружина
ф	фу	фу
Слева к центру	Справа в центр	Слева-справа к центру

2. Напряжение

21-DC.AC	22-DC.AC	23-DC.AC	24-DC.AC	25-DC.AC
6В	12В	24В	36В	48В
26-DC.AC	27-DC.AC	28-DC	31-АС	32-АС
110В	127В	220В	220В	380В

3.

1	2	3	4	5	6
7	8	9	10	11	12

Рабочая среда

Температура окружающего воздуха -25~+40°C

Предельная высота: ≤2000м

Относительная влажность воздуха: ≤90%

Степень загрязнения: Класс3

Степень защиты: IP40/IP65

Основные технические данные：

Номинальное значение переключателя:	AC-15 36 В/10 А 110 В/10 А 220 В/5 А 380 В/2,7 А 660 В/1,8 А
	DC-13 24В/4А 48В/4А 110В/2А 220В/1А 440В/0,6А

Условный тепловой ток: 10А

Сопротивление контакта: ≤50мОм

Сопротивление изоляции: ≥10мОм

Механический ресурс:	Кнопка нажатия ≥100X104 раз; Переключатель выбора ≥30X104 раз
	Кнопка нажатия клавиши ≥5X104 раз; Кнопка экстренного нажатия ≥5X104 раз;

4. Механическая форма

Письмо	Импликация
	Кнопка смыва
Д	Кнопка с подсветкой
Т	Поддерживаемая кнопка
ТД	Подсвечиваемая кнопка с функцией удержания
М	Кнопка-грибок
МД	Кнопка-гриб с подсветкой
МТ	Сохраненная кнопка-грибок
МТД	Подсвечиваемая кнопка-грибок с функцией поддержания
ЗС	Кнопка аварийной остановки
И	Селектор блокировки ключа с 2 положениями
YS	Селектор замка зажигания с тремя положениями
Х	2-позиционный переключатель короткого уровня
XD	Подсвечиваемый двухпозиционный селектор замка зажигания
XS	3-позиционный переключатель короткого уровня
XSD	Подсвеченный 3-позиционный переключатель короткого уровня
СХ	2-позиционный селектор длинного уровня
CXD	Длинный двухпозиционный селектор уровня с подсветкой
СХС	3-позиционный селектор длинного уровня
CXSD	Длинный селектор уровня с подсветкой, 3 положения
Р	Двойная кнопка
РД	Двойная кнопка с подсветкой
ЧАС	Расширенная кнопка
HD	Подсвеченная удлиненная кнопка
ХТ	Сохраненная выдвижная кнопка
ХТД	Подсвеченная, поддерживаемая выдвижная кнопка
ВЧ	Кнопка смыва выше
Б	Кнопка смыва отмечена
