LA115-A2-11H 1НО и 1НЗ сброса удлиненные кнопочные переключатели с круглой красной головкой от китайского производителя

LA115-A2-11H 1NO & 1NC Momentary Extended Push Button Switch With Round Red Head And Without Light

LA115-A2-11H 1НО и 1НЗ сброса удлиненные кнопочные переключатели с круглой красной головкой от китайского производителя

Product Name : Extended Push Button
Head Shape : Round
Mounting Hole Size: 22MM
Head Color : Red
Other Colors Of The Head : Green/Yellow/Blue/White/Black
Action Of Of The Head : Momentary
LED Light : Without Light
Protection grade：IP40/IP65
Contact resistance:≤50mΩ
Insulation resistance:≥10MΩ
Contact Pattern : 1NO & 1NC
Material : Aluminum
Certification : CE
Available equipment: Elevators, charging piles, automation equipment, motor vehicles, yachts, access control, automatic guided vehicles, lathes, lifts, lawn mowers

Поделиться с:

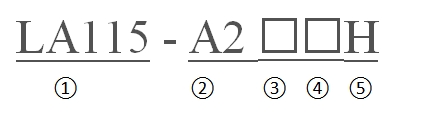

① Код кнопки нажатия

② Серийный номер конструкции

③ НЕТ контакта

④ NC-контакт

⑤ Расширенная кнопка

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное значение переключателя:

AC-15 36 В/10 А 110 В/10 А 220 В/5 А 380 В/2,7 А 660 В/1,8 А

DC-13 24В/4А 48В/4А 110В/2А 220В/1А 440В/0,6А

◒Условный тепловой ток: Ith10A

◒Сопротивление контакта: ≤50мОм

◒Сопротивление изоляции: ≥10мОм

◒Механический ресурс:

◒Общая кнопка ≥100×10 ⁴ раза

◒Кнопка выбора ≥30×10 ⁴ раза

◒Кнопка ≥5×10 ⁴ раза

◒Аварийная кнопка ≥5×10 ⁴ раза

РАБОЧАЯ СРЕДА

◒Температура окружающего воздуха -25~+40°C

◒Предельная высота: ≤2000м

◒Относительная влажность воздуха: ≤90%

◒Степень загрязнения: Класс3

◒Степень защиты: IP40/IP65

ХАРАКТЕРИСТИКИ

◀ Прочный и экономичный

◀ Тщательно подобранные материалы и изысканное мастерство

◀ Удобный и прочный

◀ Недорого, просто и практично

◀ Защелкивающаяся структура, простота установки

ОБЪЯСНЕНИЕ ПРОФЕССИОНАЛЬНЫХ ТЕРМИНОВ

◀ НО контакт: Обычно он находится в выключенном состоянии. Цепь

подключается после срабатывания переключателя.

◀ Контакт NC: Обычно он подключен. Цепь

отключается после срабатывания переключателя.

◀ 2 NO: Подключите два набора цепей отдельно. Контакты

Обычно отключаются. Оба набора цепей подключаются после нажатия переключателя.

◀ 2 NC : Контакты обычно находятся во включенном состоянии. После срабатывания переключателя оба набора цепей отключаются.

◀ 1NO&1NC: Контакты подключены к двум группам цепей соответственно. Если не предпринимать никаких действий, одна группа отключается, а другая подключается. Если переключатель задействован, отключенный контакт будет замкнут, а подключенный — разомкнут.
