Хотите узнать, как установить и подключить металлическую кнопку, не допуская распространенных ошибок? Непонятные названия контактов, множество вариантов подключения и риск короткого замыкания делают эту задачу особенно сложной. Но не волнуйтесь! В этом блоге мы разберем все ваши сомнения. Мы расскажем обо всем: от необходимых инструментов до правильного подключения, чтобы вы могли уверенно установить металлическую кнопку, даже если делаете это впервые!

1) Инструменты и материалы, которые вам понадобятся

Первое, что нужно сделать перед установкой кнопки, — собрать необходимые инструменты и материалы. Это поможет сэкономить время и избежать задержек в процессе монтажа. Вот список важных элементов с подробными пояснениями.

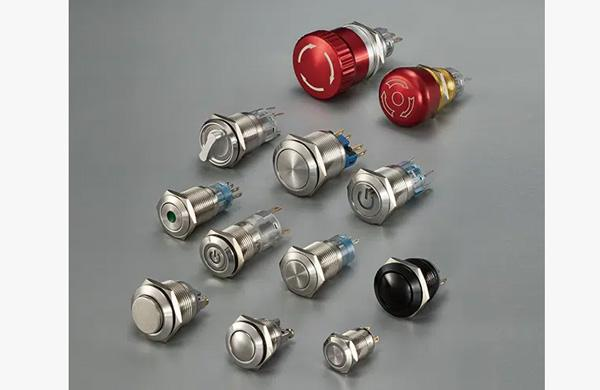

i) Металлическая кнопочная кнопка

Это ваше основное управляющее устройство. Вы можете выбрать между мгновенной (работает только при нажатии) и фиксирующей (остается включенной после нажатия) кнопкой. Металлические кнопки бывают разных размеров (например, 16 мм, 19 мм или 22 мм) и рассчитаны на разное напряжение. Выберите ту, которая соответствует требованиям вашего проекта. Некоторые модели также оснащены светодиодными индикаторами, которые сигнализируют о работе кнопки.

ii) Источник питания (батарея или адаптер постоянного тока)

Для работы кнопки требуется подходящий источник питания. Большинство металлических кнопок работают от 12 В или 24 В постоянного тока, хотя некоторые могут использовать переменный ток. Убедитесь, что напряжение источника питания соответствует номинальному напряжению кнопки, чтобы избежать повреждений. Регулируемый источник питания обеспечивает безопасную работу.

iii) Электрические провода

Выберите изолированные провода, способные выдержать необходимый ток. Сечение провода должно соответствовать мощности вашего устройства. Цветная маркировка проводов упрощает идентификацию полярности. Кроме того, луженые провода легче паять.

iv) Инструмент для зачистки и обрезки проводов

Аккуратная зачистка проводов необходима для надежного соединения. Стриппер позволяет снять изоляцию, не повреждая жилу. Кусачки помогут обрезать провода до нужной длины. Чистая и аккуратная работа обеспечит безопасность устройства.

v) Паяльник или быстросъемные клеммы

Для постоянного соединения лучше припаять провода непосредственно к клеммам кнопки. Если вам нужно что-то более съемное, используйте быстросъемные клеммы или разъемы типа “лопата”. Для дополнительной безопасности закройте оголенные соединения термоусадочной трубкой.

vi) Отвертка

Для затягивания винтовых клемм кнопки понадобится прецизионная отвертка. Она также поможет закрепить кнопку на монтажной поверхности или в электрической коробке.

vii) Мультиметр

Этот прибор позволяет проверить напряжение, целостность цепи и ее исправность. Мультиметр полезен для проверки соединений перед окончательным использованием. Особенно он пригодится, если что-то не работает.

viii) Панель или монтажная поверхность

Подготовьте плоскую панель для установки кнопки. Просверлите отверстие соответствующего диаметра (уточните размер в характеристиках продукта). Убедитесь, что панель достаточно прочная и безопасная. Некоторые кнопки поставляются с монтажными гайками, которые упрощают установку.

2) Понимание назначения контактных выводов

Перед подключением проводов к металлической кнопке необходимо разобраться в функциях каждого контактного вывода. Контактные выводы — это точки подключения, через которые кнопка взаимодействует с остальной системой. Понимание их работы поможет правильно и безопасно подключить кнопку.

Большинство вертикально устанавливаемых металлических кнопок имеют от двух до пяти выводов в зависимости от модели и функциональности. Рассмотрим самые распространенные:

a) NO (нормально разомкнутый)

Этот вывод пропускает ток только при нажатии кнопки. Это простейший способ подключения для включения/выключения устройств. Контакт размыкается, когда кнопку отпускают.

b) NC (нормально замкнутый)

Этот вывод работает противоположно NO. Он пропускает ток, когда кнопка не нажата, и размыкает цепь при нажатии. Это полезно для систем, которые должны отключаться при активации кнопки.

c) COM (общий)

Это основной вывод, который соединяется с NO или NC. Он служит центром цепи и может использоваться как вход или выход. Обычно на этот вывод подается питание.

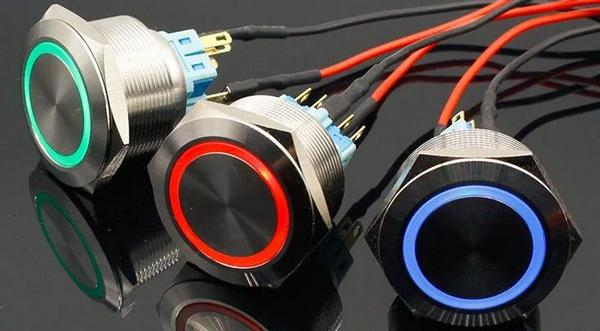

d) LED+ и LED-

Если ваша кнопка имеет светодиодную подсветку, вы найдете два дополнительных вывода: LED+ и LED-. Они предназначены для питания светодиода. Подключите плюс питания к LED+, а минус (землю) к LED-.

Некоторые кнопки могут иметь другие обозначения выводов. В таком случае обратитесь к руководству по эксплуатации. Если вы все еще не уверены, мультиметр поможет определить назначение каждого вывода.

3) Схемы подключения в зависимости от функции

Способ подключения металлической кнопки зависит от того, является ли она мгновенной или фиксирующей. У каждого типа свои особенности применения. Рассмотрим оба варианта.

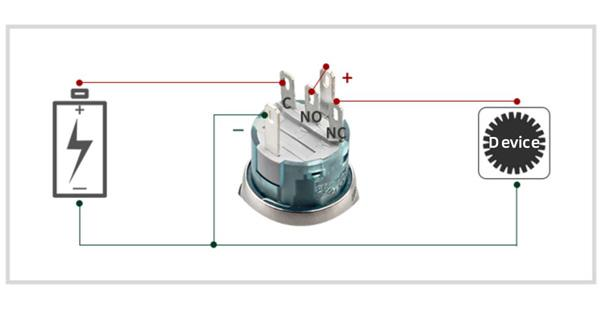

A) Пример подключения мгновенной кнопки

Как следует из названия, мгновенная кнопка активируется только при нажатии. Такие кнопки часто используются в дверных звонках, зуммерах и других устройствах, требующих временной активации.

• • Способ подключения:

Шаг 1) Сначала подключите плюсовой провод от источника питания к выводу COM (общий).

Шаг 2) Теперь подключите вывод NO (нормально разомкнутый) к плюсовому входу устройства, которым вы хотите управлять.

Шаг 3) Затем соедините минусовой провод от источника питания с минусовым выводом устройства.

Шаг 4) Если на кнопке есть светодиод, подключите LED+ к плюсу питания, а LED- к земле или минусу.

При нажатии кнопки цепь замыкается, и питание поступает на устройство. Когда кнопку отпускают, цепь размыкается, и ток прекращает течь. Это удобно для кратковременного включения устройств.

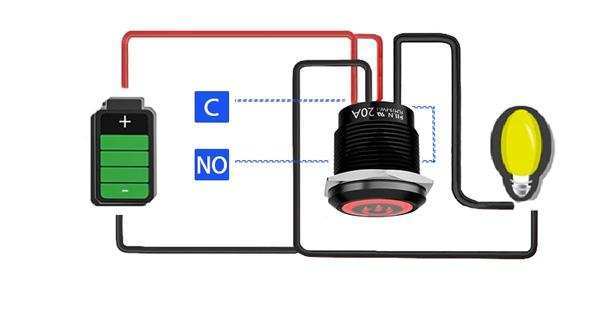

B) Пример подключения фиксирующей кнопки

Фиксирующая кнопка остается в выбранном положении до следующего нажатия. Она включается одним нажатием и выключается другим. Такие кнопки идеальны для освещения, электроинструментов и других устройств, требующих переключения.

• • Шаги подключения:

Шаг 1) Подключите плюсовой вывод источника питания к выводу COM.

Шаг 2)  Подключите вывод NO к плюсовому входу устройства.

Шаг 3) Теперь соедините минусовой вывод батареи с минусом устройства. Готово!

Шаг 4) Для светодиода подключите LED+ к плюсу, а LED- к земле.

Такое подключение работает как выключатель света. Одно нажатие включает кнопку, другое — выключает. Убедитесь, что тип кнопки соответствует вашим требованиям, и сверьтесь с инструкцией производителя. Потратив время на планирование, вы избежите проблем при подключении.

4) Пошаговая инструкция по установке

Это руководство поможет вам установить металлическую кнопку. Хотя процесс может показаться сложным, выполняя шаг за шагом, вы справитесь без труда.

Шаг 1: Убедитесь, что питание отключено

Никогда не начинайте работу, не убедившись, что устройство полностью обесточено. Это обеспечит вашу безопасность и предотвратит короткое замыкание. Проверьте отсутствие напряжения с помощью тестера.

Шаг 2: Подготовьте монтажную поверхность

Определите место для установки кнопки. Большинство металлических кнопок монтируются на панель, поэтому просверлите отверстие соответствующего диаметра (обычно от 16 до 22 мм). Убедитесь, что края отверстия гладкие, чтобы не повредить провода.

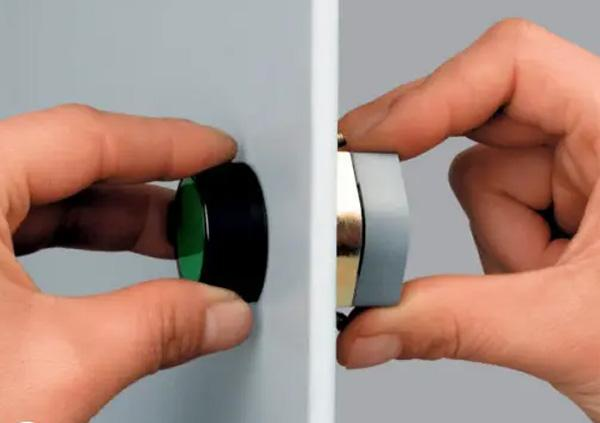

Шаг 3: Установите кнопку

Вставьте кнопку в отверстие с лицевой стороны панели. Закрепите ее гайкой с обратной стороны. Убедитесь, что кнопка стоит ровно и надежно зафиксирована. Если кнопка болтается, подтяните гайку или добавьте шайбу.

Шаг 4: Определите назначение выводов

Некоторые кнопки имеют маркировку выводов: COM (общий), NO (нормально разомкнутый), NC (нормально замкнутый), LED+ и LED-. Как уже говорилось, если выводы не подписаны, используйте мультиметр. Также проверьте инструкцию для уточнения деталей.

Шаг 5: Подключите провода

В зависимости от типа кнопки (мгновенная или фиксирующая) подключите провода к выводам с помощью обжимных клемм или пайки. Проверьте каждое соединение и убедитесь, что полярность соблюдена. Все должно быть подключено правильно.

Шаг 6: Проверьте соединения

После подключения всех проводов подайте питание и протестируйте кнопку. Убедитесь, что устройство включается и выключается как положено. Если есть индикаторы, проверьте их работу. Если что-то не так, отключите питание и перепроверьте подключение.

Шаг 7: Организуйте провода для безопасности

Используйте кабельные стяжки, трубки или клипсы, чтобы аккуратно закрепить провода. Это предотвратит короткое замыкание и улучшит эстетику. Отсутствие болтающихся проводов сделает устройство безопаснее и надежнее.

5) Меры безопасности при установке

Всегда соблюдайте осторожность при установке металлической кнопки. Хотя процесс может показаться простым, работа с электричеством требует соблюдения мер безопасности. Следующие рекомендации помогут снизить риски для вас и вашего оборудования.

! Всегда отключайте питание: Первое правило при работе с электричеством — никогда не прикасаться к цепям инструментами или проводами, пока питание не отключено. Каждую цепь следует проверять отдельно. Отключите устройство от сети или выключите соответствующий автомат в щитке.

! Используйте подходящие инструменты: Работайте только изолированными инструментами, предназначенными для электромонтажа. Изолированные отвертки, кусачки и другие инструменты не должны быть повреждены.

! Всегда читайте инструкцию: Не переоценивайте свои знания об оборудовании. Каждая металлическая кнопка может иметь особенности. Руководство пользователя — первый источник информации о правильном подключении и допустимых нагрузках.

!  Избегайте влажных мест: Не устанавливайте кнопки в сырых помещениях, если они не предназначены для этого. Вода и электричество — опасное сочетание, поэтому монтаж следует проводить в сухих местах.

! Проверяйте все соединения: Подавайте питание только после проверки всех проводов и соединений. Оставленные незакрепленными или перекрещенные провода могут вызвать короткое замыкание, искрение или повреждение устройства.

! Используйте средства защиты: Надевайте защитные очки и перчатки, особенно при работе с высоким напряжением.

! Не торопитесь: Будьте внимательны на каждом этапе. Особенно осторожно проверяйте соединения и тестируйте кнопку. Спешка может привести к ошибкам. Если вы не уверены в своих силах, обратитесь за помощью к специалисту.

Соблюдение этих правил снизит стресс и повысит уверенность при установке металлической кнопки.

6) Устранение распространенных проблем

Даже при аккуратной установке металлическая кнопка может вызвать проблемы. Ниже приведены несколько распространенных неисправностей и их решения.

• • Кнопка не реагирует

Убедитесь, что источник питания работает. Если с питанием все в порядке, проверьте подключение проводов. Убедитесь, что все провода подключены правильно и нет случайных контактов. Также проверьте, что использованы нужные выводы (COM, NO или NC в зависимости от типа кнопки).

• • Светодиод не горит

Если светодиод на кнопке не загорается, сначала проверьте цепь. Убедитесь, что LED+ и LED- подключены правильно (плюс к плюсу, минус к минусу). Также проверьте, что источник питания выдает достаточное напряжение для светодиода.

• • Устройство остается включенным или выключенным

Если подключенное устройство не меняет состояние (не включается или не выключается), возможно, кнопка подключена неправильно. Для мгновенных кнопок устройство должно работать только при нажатии. Для фиксирующих — одно нажатие включает, другое выключает.

• • Кнопка болтается

Если кнопка шатается, возможно, монтажная гайка затянута недостаточно или отсутствует. Подтяните гайку, и кнопка перестанет болтаться.

Методичная проверка каждого шага поможет решить большинство проблем. Если неисправность сохраняется, сверьтесь с документацией или попробуйте заменить кнопку.

7) Часто задаваемые вопросы

1. Какое напряжение нужно для металлической кнопки?

Большинство металлических кнопок рассчитаны на 12 В или 24 В постоянного тока. Однако всегда проверяйте маркировку или инструкцию, так как некоторые модели могут работать с переменным током или другими напряжениями.

2. Как закрепить металлическую кнопку на панели?

Просверлите отверстие диаметром от 16 до 22 мм (точный размер указан в характеристиках кнопки). Вставьте кнопку с лицевой стороны панели и закрепите гайкой с обратной стороны.

3. В чем разница между мгновенной и фиксирующей кнопками?

Мгновенные кнопки используются для временного включения (например, в дверных звонках). Фиксирующие кнопки остаются включенными после нажатия и выключаются повторным нажатием, что удобно для устройств, требующих постоянной работы.

8) Заключение

Установка кнопок станет простой задачей, если следовать правильным инструкциям. Соблюдение правил подключения и использование подходящих инструментов обеспечат успешный результат. Всегда проверяйте соединения и соблюдайте меры безопасности. Не торопитесь — уделите работе достаточно времени.

9) Приложение

И напоследок важная информация: компания GQEM имеет более чем 20-летний опыт проектирования и производства металлических кнопок, уделяя особое внимание их надежности и долговечности. Наша серия GL широко применяется в промышленной автоматике, умных домах, медицинском оборудовании и транспортных средствах.

• • Ключевые особенности:

• • Корпуса из нержавеющей стали или алюминия со светодиодной подсветкой и степенью защиты IP54 или IP65.

• • Размеры от 12 до 30 мм для различных панелей.

• • Мгновенные и фиксирующие кнопки с вариантами контактов NO, NC или комбинированными.

• • Выводы LED+ и LED– для кольцевой или точечной подсветки.

• • Возможность настройки: гальваническое покрытие, лазерная гравировка, нанесение логотипов.

• • Сертификация CE; применение в лифтах, зарядных станциях, панелях управления, морских системах, автомобилях и медицинских устройствах.

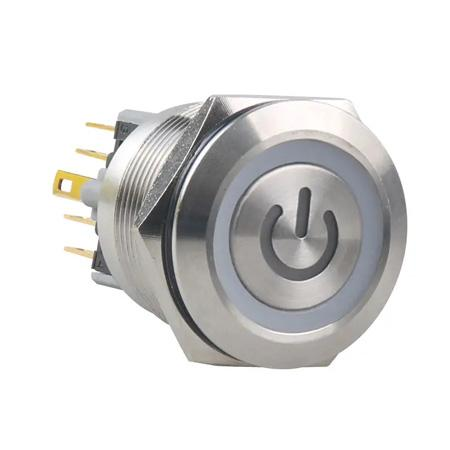

Одна из популярных моделей — GL-22FE11-G23-PJ — это 22-миллиметровая водонепроницаемая мгновенная кнопка с подсветкой на 24 В. GQEM предлагает услуги OEM/ODM, бесплатные образцы и техническую поддержку. Связаться с нами можно здесь.
