Устали гадать, что происходит внутри вашей контрольной панели? Цифровой дисплейный счетчик четко и мгновенно отображает данные об электричестве в реальном времени. В этой статье вы узнаете, как эти удобные инструменты решают повседневные задачи мониторинга, почему важны размеры DIN и как выбрать подходящий для вашей системы. Оставайтесь на связи!

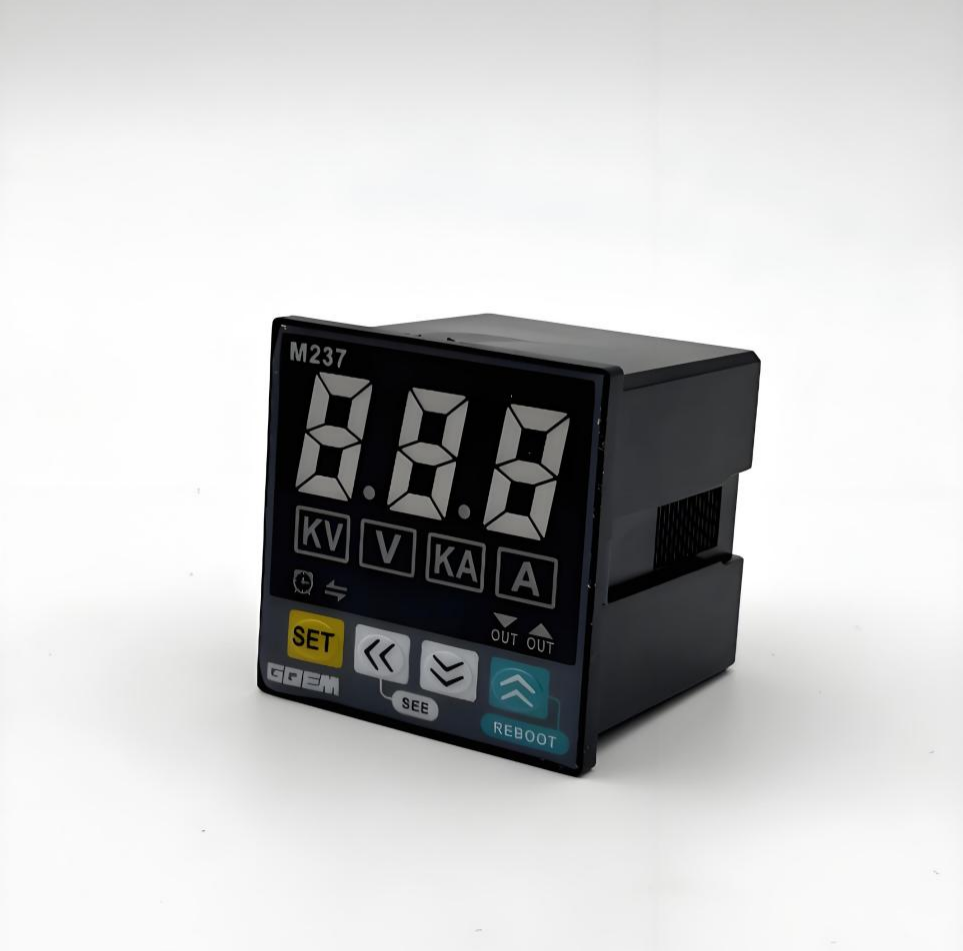

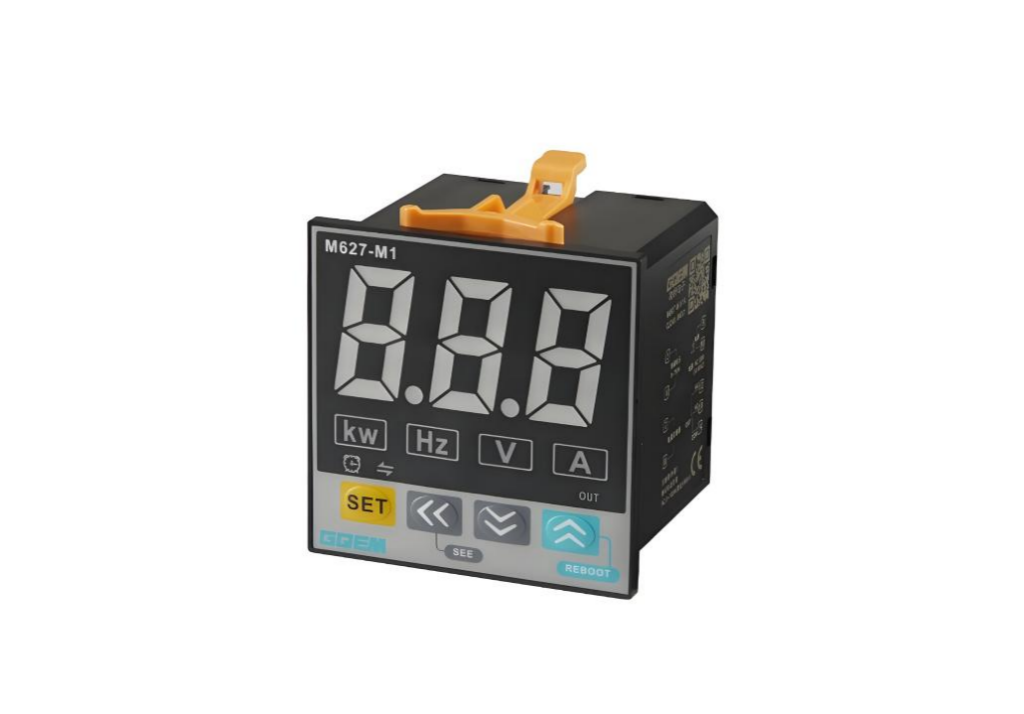

1) Что такое цифровой дисплейный счетчик?

Проще говоря, цифровой дисплейный счетчик отображает данные об электричестве на легко читаемом цифровом экране. Вы, вероятно, видели его в заводском контрольном ящике или на оборудовании. Он показывает цифры напряжения, тока, частоты, мощности и других параметров. В отличие от старых стрелочных индикаторов, цифры обновляются мгновенно.

Такое прямое считывание уменьшает ошибки интерпретации и ускоряет процесс устранения неполадок. Эти счетчики используются повсеместно: на заводах для мониторинга пиков мощности, электриками для проверки состояния цепей, в лабораториях и диспетчерских для наблюдения за ключевыми параметрами.

Каждый цифровой панельный счетчик состоит из нескольких основных частей: датчика, преобразователя и экрана. Сначала датчик улавливает электрический сигнал, затем преобразователь превращает его в полезные цифры, которые отображаются на экране.

Многие модели также оснащены кнопками, звуковыми сигналами или мигающими индикаторами для быстрой реакции на изменения. Цифровые счетчики ценятся за скорость и точность. Они обновляются в реальном времени, поэтому вы сразу видите, если показатели выходят за пределы нормы. Более продвинутые модели могут хранить прошлые данные, обрабатывать несколько сигналов одновременно или даже отправлять данные на ваш телефон.

2) Основные функции цифрового панельного счетчика (DPM)

Цифровой панельный счетчик (DPM) — это ваши глаза и уши для электрических сигналов. Он выполняет несколько важных задач, которые делают его незаменимым в современных системах управления. Вот восемь ключевых функций:

• • Точное измерение сигналов: DPM считывает напряжение, ток, мощность, сопротивление, частоту и другие параметры. Он получает сигнал напрямую из цепи и отображает результат в виде точного числа.

• • Мониторинг в реальном времени: Показания обновляются мгновенно, поэтому вы видите, что происходит прямо сейчас. Это позволяет быстро реагировать на изменения или сбои.

• • Четкий цифровой дисплей: Цифры отображаются на ярком LCD-экране, исключая догадки при работе со стрелочными индикаторами. Экран хорошо виден даже издалека или при слабом освещении.

• • Настраиваемые сигналы тревоги и пределы: Пользователь может установить верхние и нижние границы для каждого параметра. Если значение выходит за эти пределы, DPM подает звуковой сигнал, мигает светодиодом или даже отключает питание.

• • Передача сигнала другим устройствам: Большинство моделей генерируют напряжение или релейные контакты, которые могут использоваться другим оборудованием, например, PLC или сигнализациями. Это ускоряет реакцию и повышает безопасность.

• • Многоканальный ввод: Некоторые модели принимают два или более сигналов одновременно, заменяя несколько счетчиков одним устройством. Это позволяет отслеживать несколько параметров на одном экране.

• • Двойное или многопараметровое отображение: Продвинутые устройства показывают, например, напряжение и ток одновременно. Это экономит место на панели и упрощает мониторинг.

• • Простая установка и интеграция: Большинство моделей легко монтируются в стандартные отверстия и подключаются к обычным клеммам. Многие работают по принципу plug-and-play, сокращая время настройки.

3) Распространенные технологии дисплеев

Цифровые панельные счетчики используют разные типы экранов для отображения данных. Каждый из них имеет свои особенности яркости, цвета и читаемости. Знание этих вариантов поможет выбрать подходящий дисплей для вашего рабочего пространства и бюджета.

i) LED (Светодиодный дисплей)

LED-экраны остаются самыми надежными. Яркие цифры красного, зеленого или желтого цвета хорошо видны даже в плохо освещенных помещениях. Стекло прочное, срок службы долгий, поэтому LED часто используется в промышленности.

ii) LCD (ЖК-дисплей)

LCD потребляет мало энергии, поэтому счетчик может работать неделями на низком заряде батареи. Символы отображаются четко, без бликов, что удобно для глаз. Подсветка добавляет универсальности, но LCD лучше всего подходит для помещений с контролируемым климатом.

iii) OLED (Органический светодиодный дисплей)

OLED обеспечивает высокую контрастность: каждый пиксель может полностью отключаться, создавая глубокий черный цвет и четкие границы. Цвета и графика выглядят насыщенно, но такие дисплеи дороже стандартных DPM.

iv) VFD (Вакуумно-люминесцентный дисплей)

VFD светится так же ярко, как LED, но отображает больше информации на одном экране. Он хорошо виден при любом освещении, но потребляет больше энергии. Поэтому VFD используется в высокотехнологичных системах, где важна мгновенная читаемость данных.

v) Сенсорные дисплеи

Некоторые современные DPM оснащены сенсорными экранами. Легким касанием можно изменить настройки или просмотреть дополнительные данные без использования кнопок. Управление простое, но такие модели обычно относятся к премиум-сегменту.

Каждый тип дисплея имеет свои преимущества и недостатки. Выбирайте тот, который соответствует вашим условиям работы и требованиям к отображению данных.

4) Стандартные размеры DIN

DIN (Deutsches Institut für Normung) — это немецкий институт стандартизации. В мире цифровых панельных счетчиков стандартные размеры гарантируют, что устройства аккуратно встраиваются в контрольные панели, распределительные щиты и корпуса.

Знание размеров ускоряет установку и позволяет заменять или обновлять счетчики без переделки всей панели. Стандарты DIN обеспечивают порядок и экономят время.

Цифровые панельные счетчики выпускаются в нескольких стандартных размерах DIN, которые определяются размером отверстия на лицевой панели (в миллиметрах). В таблице ниже приведены наиболее распространенные размеры:

Код размера DIN	Размеры (мм)	Типичное применение
48 × 48	Квадратный стандарт	Базовые измерения
48 × 96	Узкий прямоугольник	Вертикальное крепление в панелях
72 × 72	Средний квадрат	Многопараметровые дисплеи
80 × 80	Компактный квадрат	Интерфейсы промышленного управления
96 × 96	Большой квадрат	Легкое считывание на расстоянии

Эти форматы распространены в промышленных системах управления, киосках и диспетчерских. Стандарты DIN охватывают не только размеры, но и глубину установки, крепления и зазоры.

Выбирайте размер, который соответствует вашей панели и расстоянию, с которого операторы будут считывать данные. Для крупных цифр или одновременного отображения нескольких параметров подойдет размер 96×96.

5) Почему важны размеры DIN

Размеры DIN могут казаться незначительной деталью, но они становятся критически важными при установке счетчика в панель. Стандартизация позволяет легко вставить устройство без подгонки, экономя время и усилия.

Соблюдение стандарта ускоряет монтаж. Предварительно вырезанное отверстие совпадает с клеммами, исключая необходимость дополнительного сверления или подпиливания. Если счетчик выходит из строя, его можно заменить аналогичным без изменения конструкции панели.

Единые размеры также создают аккуратный и профессиональный вид. В загруженных диспетчерских или тесных шкафах одинаковые счетчики выглядят упорядоченно и не отвлекают внимание.

Кроме эстетики, это повышает надежность. Счетчик, предназначенный для конкретного отверстия, плотно фиксируется, предотвращая ослабление соединений из-за вибраций.

Еще одно преимущество — взаимозаменяемость. Оборудование разных производителей с одинаковыми размерами DIN можно устанавливать в одну панель. Это позволяет комбинировать компоненты, заменять их или модернизировать систему без полной переделки.

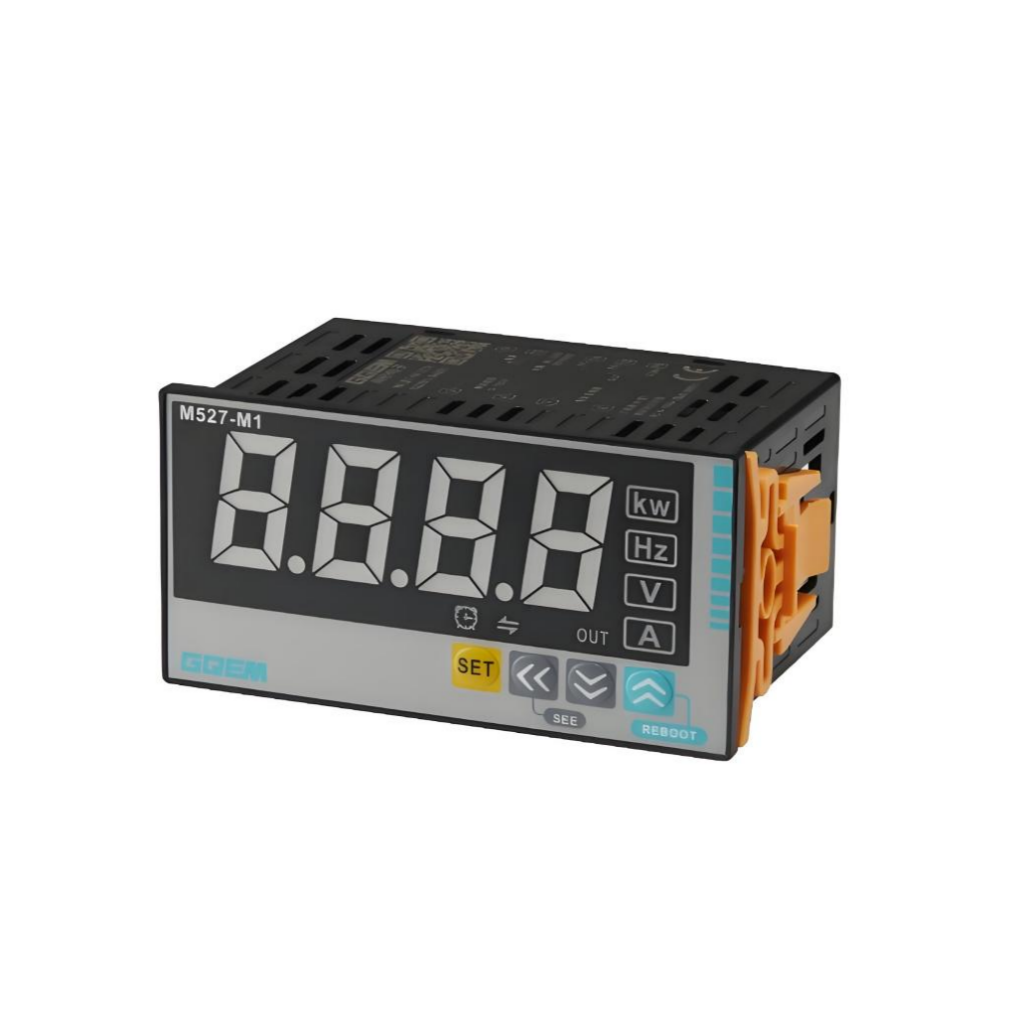

6) Как выбрать цифровой дисплейный счетчик

Выбор цифрового дисплейного счетчика может показаться сложным, но процесс упрощается, если знать ключевые параметры. Идеальный счетчик зависит от типа данных, которые нужно отслеживать, условий эксплуатации и предпочтений по отображению (цифры, графики или сигналы тревоги).

Сначала определите тип измерений: Нужно ли контролировать напряжение, ток, частоту или мощность? Некоторые счетчики измеряют только один параметр, другие — несколько одновременно. Убедитесь, что выбранная модель охватывает все необходимые параметры.

Затем оцените экран: Достаточно ли простого LED или нужен более четкий LCD или OLED? Если счетчик будет работать в темноте или при ярком свете, выберите дисплей с хорошей читаемостью в любых условиях.

Проверьте размер DIN: Выберите счетчик, который легко встанет в вашу панель без дополнительной обработки. Стандартные размеры DIN упрощают монтаж.

Изучите варианты вывода данных: Если показания нужно передавать в другую систему, убедитесь, что счетчик поддерживает такие сигналы, как 4-20 мА, RS485 или релейные контакты. Это позволит интегрировать его в систему управления.

Учитывайте условия эксплуатации: Пыль, высокая температура, влажность или вибрации требуют защиты по стандарту IP, прочного стекла и надежного корпуса. Это защитит счетчик и ваши инвестиции.

Простота использования важна: Четкие кнопки, быстрый доступ к часто используемым функциям и понятное меню сократят время обучения и уменьшат вероятность ошибок.

7) Часто задаваемые вопросы о цифровых дисплейных счетчиках

1. В чем разница между аналоговыми и цифровыми панельными счетчиками?

Цифровые дисплеи показывают четкие цифры, которые не меняют положение, поэтому исключают ошибки визуального считывания. Они обычно точнее и быстрее считываются. Аналоговые счетчики со стрелками могут давать неточные показания при изменении освещения или вибрации.

2. Что означают «3.5 разряда» и «4.5 разряда»?

Эти цифры указывают на разрешение дисплея. Счетчик с 3.5 разрядами отображает значения от -1999 до +1999, а с 4.5 разрядами — примерно до 19,999.

3. Нужен ли цифровым панельным счетчикам источник питания?

Да, почти всем цифровым счетчикам требуется питание (AC или DC) для работы схемы и подсветки. Даже так называемые самопитающиеся модели потребляют небольшое количество энергии для отображения цифр.

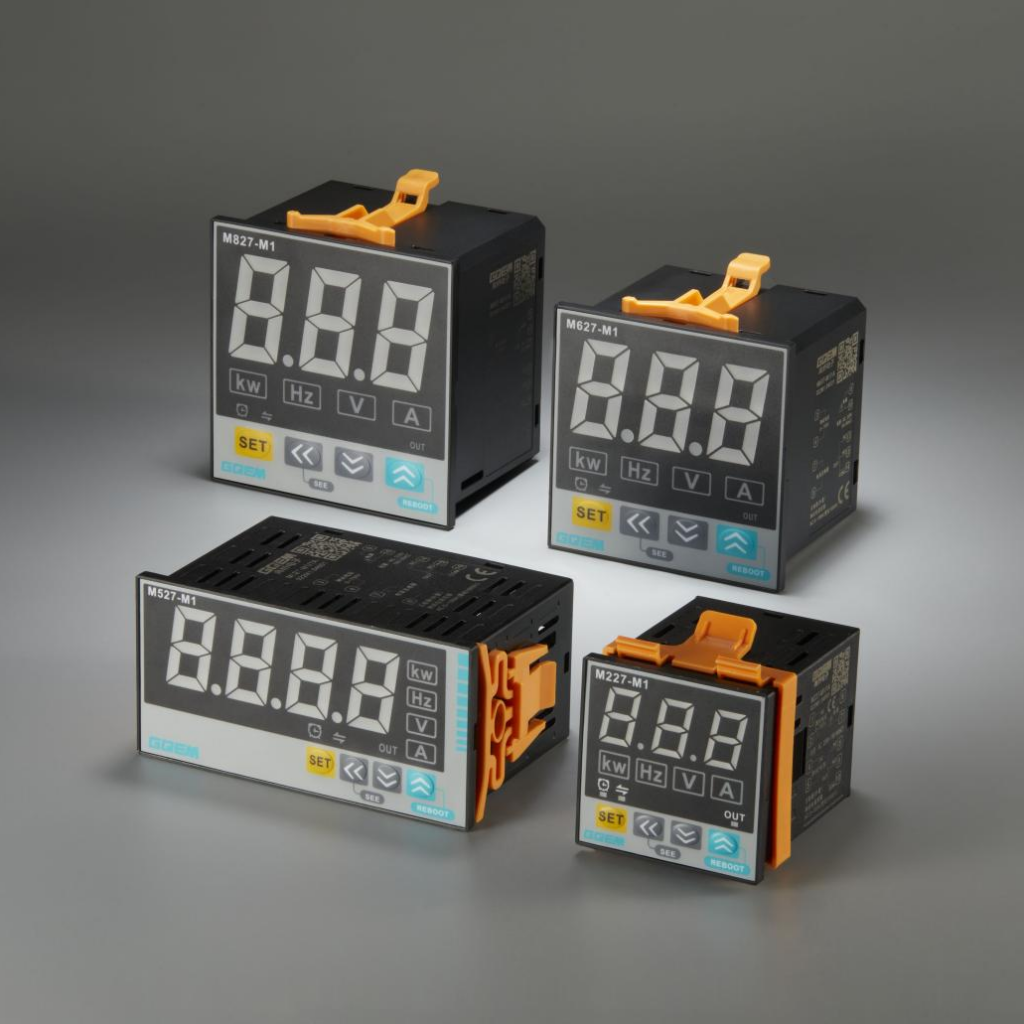

8) Цифровые дисплейные счетчики GQEM

Счетчики GQEM обеспечивают надежные показания ключевых электрических параметров в реальном времени. Благодаря высокой точности, защитным функциям и четким дисплеям они подходят как для промышленных объектов, так и для офисных панелей.

+ Измерение нескольких параметров: Наши компактные счетчики одновременно отслеживают напряжение, ток, мощность и частоту. Это упрощает проводку и уменьшает беспорядок в тесных помещениях.

+ Точные и быстрые показания: IВысокоскоростной аналого-цифровой преобразователь мгновенно выводит данные на экран, близкие к реальным значениям.

+ Яркие и легко читаемые дисплеи: Мы используем яркие LED или стеклянные цифры, которые хорошо видны под любым углом. Дисплей остается четким даже при ярком солнце или в темном углу.

+ Стандартные размеры DIN: Вы можете выбрать модели 48×48, 48×96, 72×72, 80×80 или 96×96 мм, которые легко устанавливаются в стандартные отверстия. Это ускоряет монтаж и исключает дополнительную обработку.

+ Встроенные защитные функции: Каждая модель включает защиту от перегрузок и клеммы для трансформаторов тока и напряжения. Это обеспечивает безопасность счетчика и оборудования при скачках напряжения.

+ Опции сигнализации и релейного выхода: Некоторые модели оснащены сухими контактами реле, которые срабатывают при достижении заданного предела. Это может активировать сигнал тревоги, отключить двигатель или уведомить оператора.

+ Простая настройка и эксплуатация: Наши счетчики разработаны для удобства пользователей. Большинство моделей позволяют быстро настроить параметры с помощью кнопок на передней панели, специальных инструментов или приложений.

+ Идеальны для промышленных условий: Эти устройства устойчивы к пыли, вибрациям и перепадам температуры, что делает их надежными в заводских цехах, энергосистемах и автоматизированных установках.

9) Заключение

Цифровые дисплейные счетчики обеспечивают четкий и надежный мониторинг электрических параметров. Выбирайте модель с учетом типа дисплея и размеров DIN, чтобы она идеально подходила для вашей панели или оборудования.

GQEM готова предложить вам точные показания, надежность и защиту. Наши счетчики обеспечивают безопасную и бесперебойную работу электрооборудования. Свяжитесь с нами здесь.
