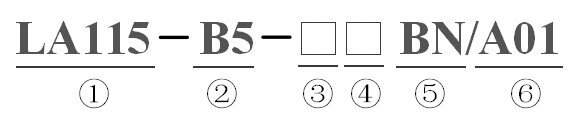

① Код кнопки нажатия
② Серийный номер конструкции
③ НЕТ контактного номера
④ Контактный номер NC
⑤ Кнопка смыва
⑥ Новые модели
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
◒ Номинальное напряжение изоляции: 600 В
◒ Номинальный тепловой ток: 10А
◒ Номинал переключателя: AC-15 Ue: 380 В/250 В, Ie=4,5 А
DC-13 Ue: 220В/110В, Ie=0,6A
◒ Сопротивление контакта: ≤50 мОм
◒ Рекомендуемый крутящий момент: 0,9 Нм
◒ Электрический ресурс: ≥30X10 4 раза
РАБОЧАЯ СРЕДА
◐ Температура рабочей среды: -25°C ~ +70°C
◐ Температура хранения: -40°C ~ +70°C
◐ Класс загрязнения: 3
◐ Степень защиты: IP40/IP65/IP66
◐Предельная высота: ≤2000 м
◐ Стандарт: EN 60947-1, GB14048.5.
ОБЪЯСНЕНИЕ ПРОФЕССИОНАЛЬНЫХ ТЕРМИНОВ
◀ НО контакт: Обычно находится в выключенном состоянии. Цепь подключается после срабатывания переключателя.
◀ Контакт NC: Обычно он подключен. Цепь отключается после срабатывания переключателя.
◀ 2 NO: Подключить два набора цепей по отдельности. Контакты обычно отключены. Оба набора цепей подключаются после нажатия переключателя.
◀ 2 NC : Контакты обычно находятся во включенном состоянии. После срабатывания переключателя оба набора цепей отключаются.
◀ 1NO&1NC: Контакты подключены к двум группам цепей соответственно. Если не предпринимать никаких действий, одна группа отключается, а другая подключается. Если переключатель задействован, отключенный контакт будет замкнут, а подключенный — разомкнут.

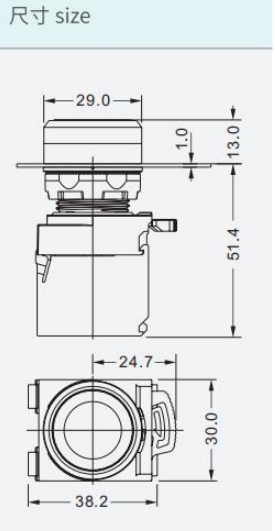

ПАРАМЕТРИЧЕСКАЯ ДИАГРАММА
