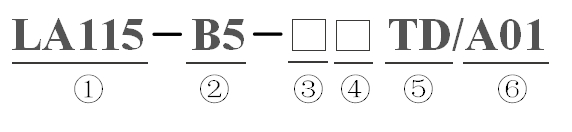

① Код кнопки нажатия
② Серийный номер конструкции
③ НЕТ контактного номера
④ Контактный номер NC
⑤ TD: Подсвечиваемая кнопка с функцией удержания
⑥ Новые модели
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
◐ Номинальное напряжение изоляции: 600 В
◐ Номинальный тепловой ток: 10А
◐ Номинал переключателя: AC-15 Ue: 380 В/250 В, Ie=4,5 А
DC-13 Ue: 220В/110В, Ie=0,6A
◐ Сопротивление контакта: ≤50 мА
◐ Рекомендуемый крутящий момент: 0,9 Нм
◐ Электрический ресурс: ≥30X10 4 раза
РАБОЧАЯ СРЕДА
◐ Температура рабочей среды: -25°C ~ +70°C
◐ Температура хранения: -40°C ~ +70°C
◐ Класс загрязнения: 3
◐ Степень защиты: IP40/IP65
◐ Предельная высота: ≤2000 м
ХАРАКТЕРИСТИКИ
◀ Прочный и экономичный
◀ Тщательно подобранные материалы и изысканное мастерство
◀ Удобный и прочный
◀ Недорого, просто и практично
◀ Защелкивающаяся конструкция, простая установка
КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
Структура
Он состоит из кнопочного колпачка, возвратной пружины, неподвижного контакта, подвижного контакта, корпуса, соединительного стержня и т. д.
◀ Кнопка запуска: при нажатии на колпачок кнопки замыкается контакт.
закрыто. И контакт автоматически отключается и сбрасывается после отпускания.
◀ Кнопка остановки: при нажатии на колпачок кнопки контакт размыкается, и он автоматически замыкается и возвращается обратно после отпускания.
◀ Композитная кнопка: при нажатии на колпачок кнопки подвижный контакт мостового типа перемещается вниз, чтобы сначала разъединить нормально замкнутый контакт, а затем замкнуть нормально разомкнутый; при отпускании колпачка нормально разомкнутый контакт сначала размыкается и сбрасывается, а затем нормально разомкнутый контакт замыкается и сбрасывается.

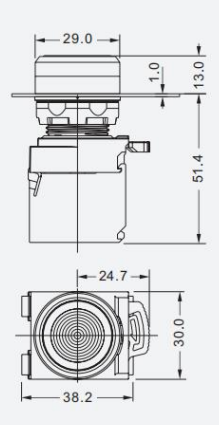

ПАРАМЕТРИЧЕСКАЯ ДИАГРАММА
