(1) Серия кнопочных коробок

(2) Количество отверстий

(3) Стиль кнопочной коробки

(4) Цвет обложки: Y —- желтый; G —- Серый

(5) Основной цвет: Ш —- белый

НОРМАЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

◐ Температура окружающей среды: -25°C ~ +65°C

◐Позволяет находиться в среде с влажностью 90% и средней температурой +65°С.

◐ Возможность использования в местах с проникновением дождя.

◐ Не подвергаться опасности взрывающихся сред и находиться в средах без разрушающей и изолирующей жидкости или газа, которые могут в достаточной степени разъедать металл и резину.

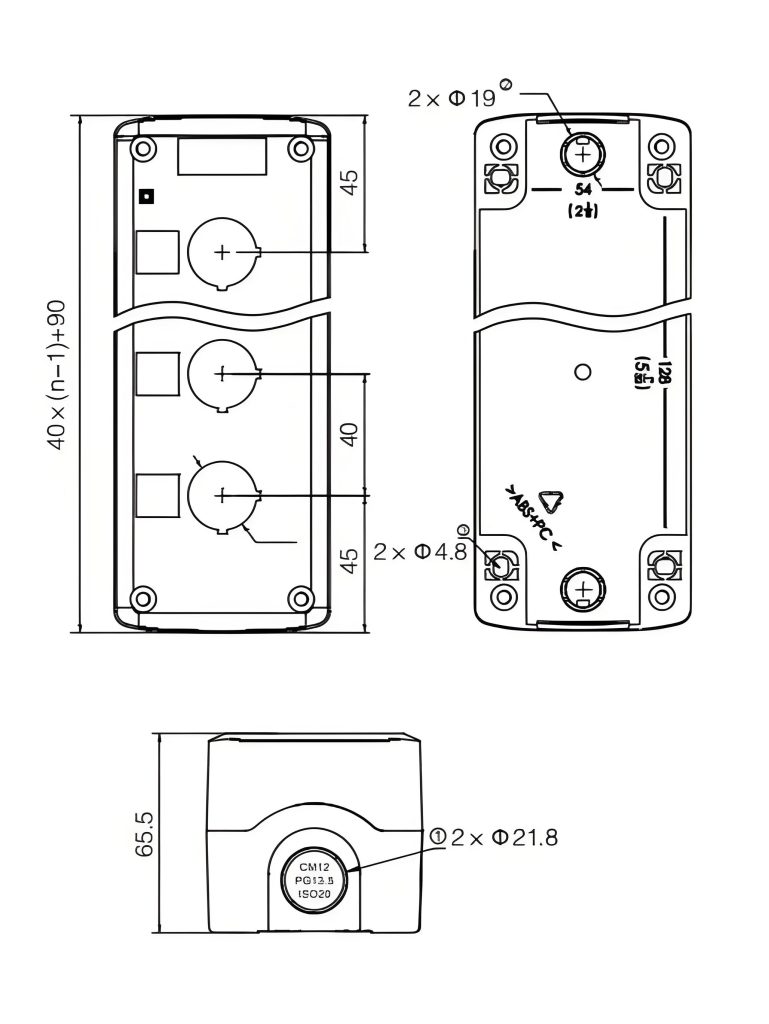

ПАРАМЕТРИЧЕСКАЯ ДИАГРАММА

(1) Резьбовое отверстие 2Φ21,8 мм, оптимальный диаметр проволоки 6-12 мм

(2) Отверстие для нарезания резьбы 2Φ19 мм, нижнее впускное отверстие

(3) Монтажное отверстие 2Φ4,8 мм

(4) N: Количество отверстий
