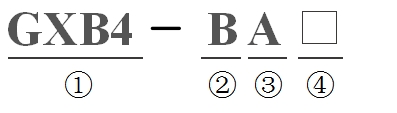

① Код кнопки нажатия
② Металлическая серия
③ Механическая форма: A —- Кнопка смыва
④ Цвет головки: 1 —- Белый; 2 —- Черный; 3 —- Зеленый; 4 —- Красный; 5 —- Желтый; 6 —- Синий
РАБОЧАЯ СРЕДА
◐ Температура рабочей среды: -25°C ~ +70°C
◐ Температура хранения: -40°C ~ +70°C
◐ Класс загрязнения: 3
◐ Степень защиты: IP40/IP65/IP66
◐ Предельная высота: ≤2000 м
◐ Стандарт: EN 60947-1, GB14048.5.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
◒ Номинальное напряжение изоляции: 600 В
◒ Номинальный тепловой ток: 10А
◒ Номинал переключателя: AC-15 Ue: 380 В/250 В, Ie=4,5 А
DC-13 Ue: 220В/110В, Ie=0,6A
◒ Сопротивление контакта: ≤50 мА
◒ Рекомендуемый крутящий момент: 0,9 Нм
◒ Механический срок службы кнопки: ≥300×10 4 раз
◒ Электрический ресурс: ≥30X10 4 раза
НАЖМИТЕ КНОПКУ
◆ Принципы работы контактов кнопок
Контакты кнопок делятся на нормально разомкнутые и нормально замкнутые. При нажатии кнопки нормально разомкнутый контакт замыкается, а нормально замкнутый размыкается. После отпускания руки нормально разомкнутый контакт восстанавливается, а нормально замкнутый восстанавливается и замыкается.
◆ Как работает кнопка?
Кнопка, ведущее устройство, обычно используемое в контуре управления, является своего рода элементом управления, который приводится в действие вручную и имеет пружину, которая может автоматически возвращаться в исходное положение после срабатывания. В процессе последующего непрерывного развития и эволюции добавляются различные виды продукции спецификации с функциями индикаторных ламп, замочных скважин, аварийного торможения, но их основные структуры и принципы работы не меняются.
