LA115-A5-10X/FU/A01 Поворотный переключатель 22 мм, 2 положения, нормально открытый, моментальный, с короткой селекторной ручкой, для медицинского оборудования

LA115-A5-10X/FU/A01 Поворотный переключатель 22 мм, 2 положения, нормально открытый, моментальный, с короткой селекторной ручкой, для медицинского оборудования

Название продукта: Кнопочный переключатель с селектором.
Размер монтажного отверстия: 22 мм.
Значение переключателя: Ith: 10A, UI: 690V.
Тип селектора: Короткая рукоятка.
Положения рукоятки: 2.
Действие селектора: Мгновенное (от правого к центру).
Цвет рукоятки: Черный .
Схема контактов: 1 нормально разомкнутый.
Степень защиты: IP40/IP65 (настраиваемая).
Сопротивление контактов: ≤50 мОм.
Сопротивление изоляции: ≥10 МОм.
Тип клемм: Винтовые клеммы.
Материал: Пластик.
Сертификация: CE.
Место происхождения: Чжэцзян, Китай.
Применимо к оборудованию: Лифты, зарядные станции, автоматизированное оборудование, автомобили, яхты, системы контроля доступа, автоматизированные транспортные средства, токарные станки, подъемники, газонокосилки.

Поделиться с:

① Код кнопки

② Серийный номер проекта

③ Нет контактного номера

④ Контактный номер NC

⑤ 3-позиционный короткий рычаг переключения режимов

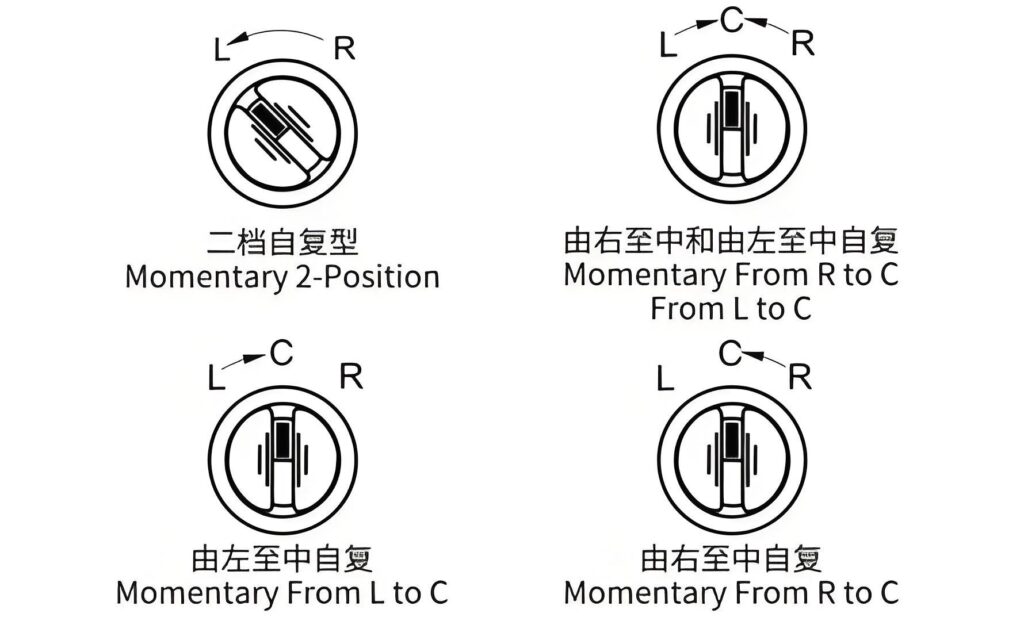

⑥ Режим мгновенного действия. F: слева в центр; FU: справа в центр; FFU: слева направо в центр.

⑦Новая модель

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное значение переключателя:

AC-15 36 В/10 А 110 В/10 А 220 В/5 А 380 В/2,7 А 660 В/1,8 А

DC-13 24 В/4 А 48 В/4 А 110 В/2 А 220 В/1 А 440 В/0,6 А

◒Обычный тепловой ток: Ith10A

◒Контактное сопротивление: ≤50 мОм

◒Сопротивление изоляции: ≥10 мОм

◒Механическая долговечность:

◒Общая кнопка ≥100×10 ⁴ раза

◒Кнопка выбора ≥30×10 ⁴ раза

◒Нажатие кнопки клавиши ≥5×10 ⁴ раза

◒Аварийная кнопка ≥5×10 ⁴ раза

РАБОЧАЯ СРЕДА

◒Температура окружающего воздуха: -25~+40°C

◒Максимальная высота: ≤2000 м

◒Относительная влажность воздуха: ≤90%

◒Степень загрязнения: Класс 3

◒ Степень защиты: IP40/IP65 (может быть изменена по желанию заказчика)

ХАРАКТЕРИСТИКИ

◀ Прочный и экономичный

◀ Тщательно отобранные материалы и изысканное мастерство

◀ Удобные и прочные

◀ Недорого, просто и практично

◀ Защелкивающаяся конструкция, простая установка

ПОЯСНЕНИЕ ПРОФЕССИОНАЛЬНЫХ ТЕРМИНОВ

◀ Отсутствие контакта: Обычно находится в выключенном состоянии. Цепь замыкается после нажатия выключателя.

◀ Контакт NC: В нормальном состоянии он подключен. Цепь размыкается после срабатывания выключателя.

◀ 2 НЕТ: Соедините две пары цепей отдельно. Контакты обычно разомкнуты. Обе пары цепей соединяются после нажатия выключателя.

◀ 2 NC: Контакты обычно находятся во включенном состоянии. После срабатывания выключателя обе цепи разъединяются.

◀ 1НО и 1НЗ: Контакты подключены к двум группам цепей соответственно. Если никаких действий не предпринимается, одна группа разъединяется, а другая подключается. При нажатии на переключатель разомкнутся разомкнутый контакт, а подключенный разомкнется.
