PG16 водонепроницаемый разъем PG серии нейлон разъем кабель разъем фиксированной головкой M с водонепроницаемой прокладкой

PG16 Waterproof Connector PG Series Nylon Connector Cable Connector-2

PG16 Waterproof Connector PG Series Nylon Connector Cable Connector-1

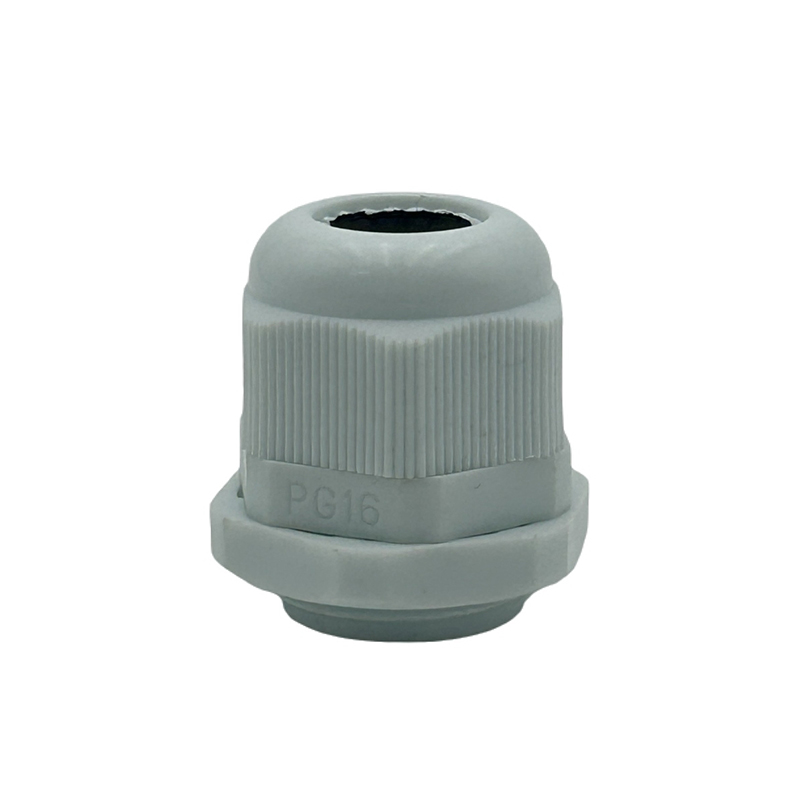

PG16 водонепроницаемый разъем PG серии нейлон разъем кабель разъем фиксированной головкой M с водонепроницаемой прокладкой

Name : Cable Connector
Model: PG16
Color:Light Grey/ Black
Cable Range:10~14
Packaging:100 pcs
Sealing Parts: Butadiene rubber (NBR), weatherproof rubber (EPDM)
Protection Grade: IP65 (tighten the parts and use sealing ring)
Operating Temperature Range: Static -40°C ~ 100 °C,
instantaneous heat resistance to 120℃ ,
Dynamic -20 °C ~ 80°C, instant heat resistance to 100℃.
Color Type: Black (RAL9005), Light Grey (RAL7035),
Special color can be customized.
Application : It is generally used for fixing cables in mechanical control boxes, led street lamps, lighthouses, cruise ships, industrial equipment, sprinklers, etc.

Поделиться с:

Водонепроницаемый соединитель – это вид соединительного соединения, которое может обеспечить безопасность и надежность в среде с водой. Он в основном используется в технической области электротехники, которая может эффективно предотвратить проникновение воды и обеспечить нормальную работу и безопасность электрооборудования.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

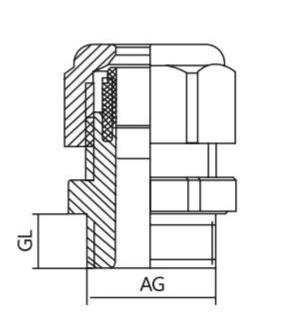

Модель	Диапазон кабеля (мм)	Резьба 0.D. AG(мм)	Длина резьбы GL(мм)	Размер гаечного ключа (мм)
PG7	3~6,5	12.5	8	16
PG7	2~5	12.5	8	16
PG9	4~8	15.2	8	19
PG9	2~6	15.2	8	19
PG11	5~10	18.6	8	двадцать два
PG11	3~7	18.6	8	двадцать два
PG13.5	6~12	20.4	10	двадцать четыре
PG13.5	5~9	20.4	10	двадцать четыре
PG16	10~14	22.5	10	27
PG16	7~12	22.5	10	27
PG19	12~16	двадцать четыре	10	27
PG19	10~13	двадцать четыре	10	27
PG21	13~18	28.3	10	33
PG21	9~16	28.3	10	33
PG25	16~21	30	11	35
PG25	13~18	30	11	35
PG29	18~25	37	12	42
PG29	13~20	37	12	42
PG36	22~32	47	14	52
PG36	20~26	47	14	52
PG42	32~38	54	14	60
PG42	25~31	54	14	60
PG48	37~44	59.3	15	64
PG48	29~35	59.3	15	64
PG63	42~50	71	28	77
PG63	32~40	71	28	77

Модель	Диапазон кабеля (мм)	Резьба 0.D. AG(мм)	Длина резьбы GL(мм)	Размер гаечного ключа (мм)
М12×1,5	3~6,5	12	8	16
М12×1,5	2~5	12	8	16
М16×1,5	4~8	16	8	19
М16×1,5	2-6	16	8	19
М18×1,5	5~10	18	8	двадцать два
М18×1,5	3~7	18	8	двадцать два
М20×1,5	6~12	20	10	двадцать четыре
М20×1,5	5~9	20	10	двадцать четыре
М22×1,5	10~14	двадцать два	10	27
М22×1,5	7~12	двадцать два	10	27
М24×1,5	12~16	двадцать четыре	10	27
М24×1,5	10~13	двадцать четыре	10	27
М25×1,5	13~18	25	10	33
М25×1,5	9~16	25	10	33
М27×1,5	13~18	27	10	33
М27×1,5	9-16	27	10	33
М30×1,5	16~21	30	11	35
М30×1,5	13~18	30	11	35
М32×1,5	16~21	32	11	35
М32×1,5	13~18	32	11	35
М36×1,5	18~25	36	12	42
М36×1,5	13~20	36	12	42
М40×1,5	22~32	40	14	52
М40×1,5	20~26	40	14	52
М50×1,5	32~38	50	14	60
М50×1,5	25~31	50	14	60
М63×1,5	37~44	63	15	64
М63×1,5	29~35	63	15	64
М71×1,5	42~50	71	28	77
М71×1,5	32~40	71	28	77
