① Классификация стилей жилья

② Классификация стилей панелей

③ Классификация продукта

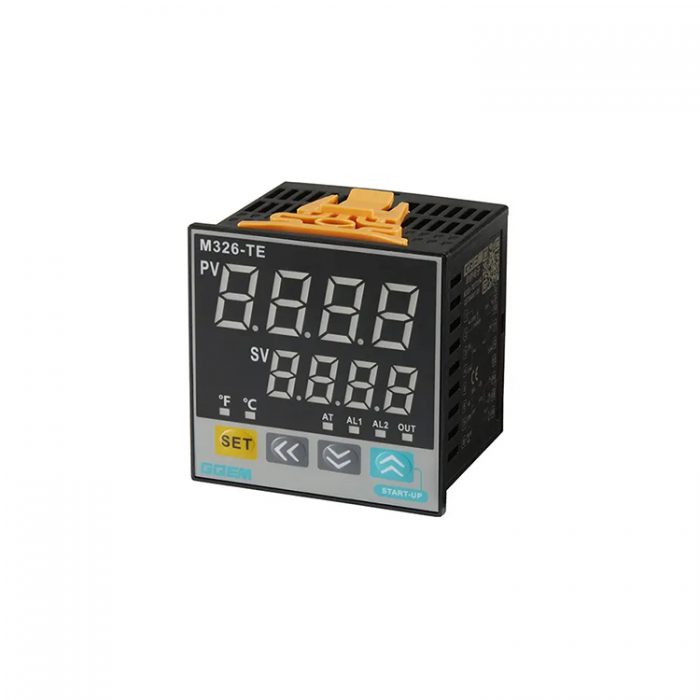

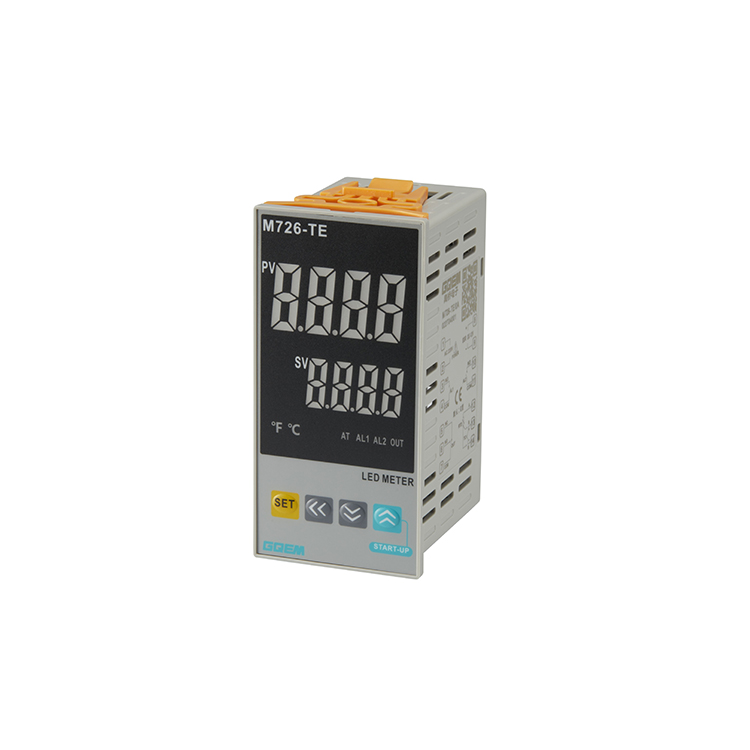

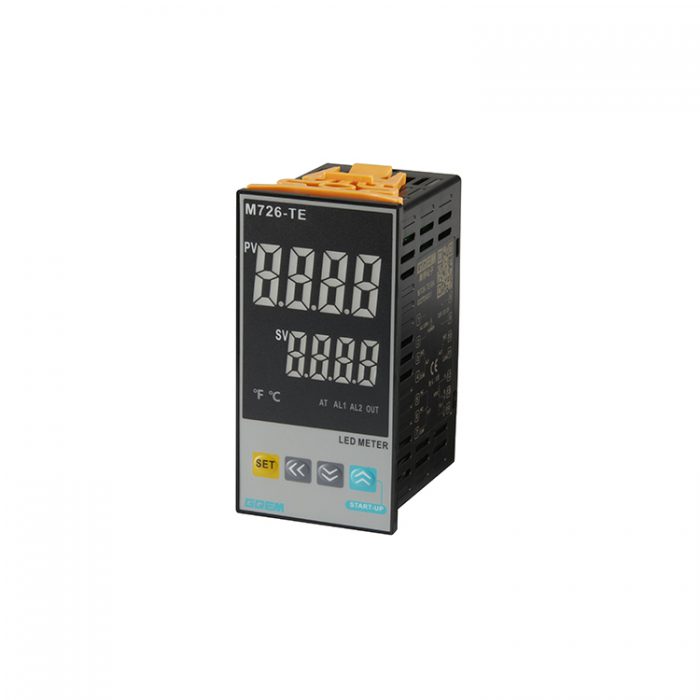

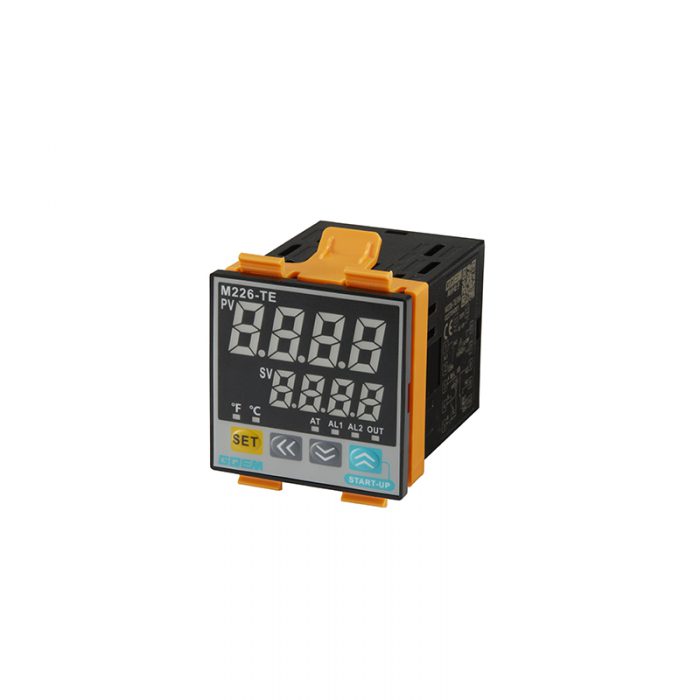

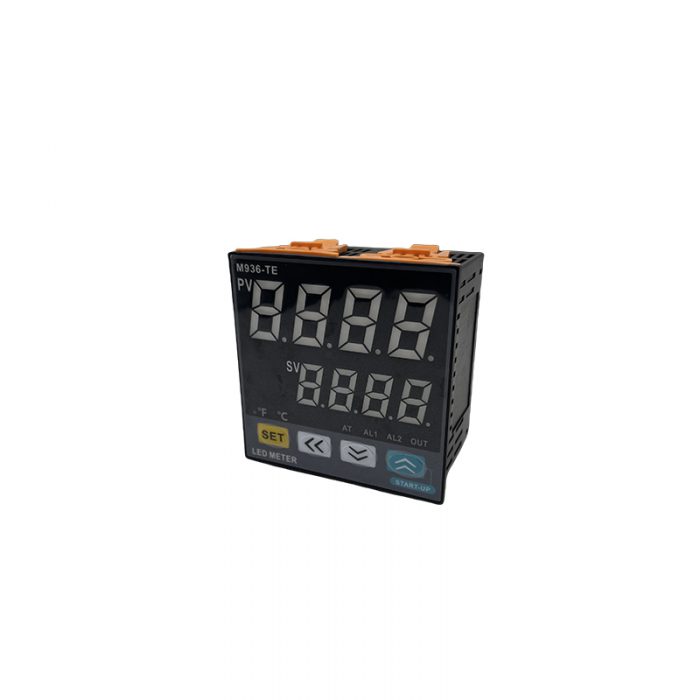

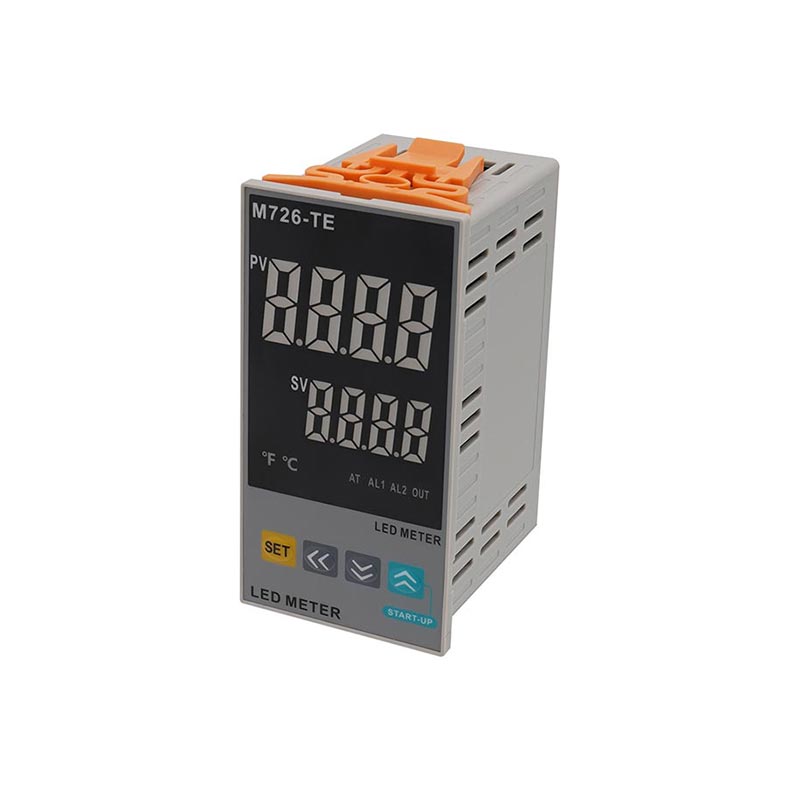

    TE:Интеллектуальный регулятор температуры

④ Импульсный источник питания

    S2-AC/DC-80~260В

⑤ Управляющий выход

     T (DC12V): основной управляющий выход SSR

    M(реле): выход главного управляющего переключателя

    1(одиночное реле): односторонний выходной верхний предельный выход

⑥ Входной сигнал (интеллектуальный контроллер температуры)

    A (заводская настройка типа K): Полная функциональность входного сигнала

⑦ Новая модель

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

◎Совместимый вход:

Термопара	Тепловое сопротивление
EJKSB	Cu50.Pt100

◎Период выборки: 300 миллисекунд.

◎Ошибка момента холодного конца: ≤2℃

◎Коэффициент разрешения: 1℃ или 0,1℃.

◎Основной режим управления: ПИД-регулирование или пошаговое регулирование.

◎Главный выход управления

Напряжение привода ТТР	Reley out
DC12V, Нагрузочная способность ≤30мА	Питание: 220 В переменного тока, резистивная нагрузка 3 А.

◎. Выход сигнала: релейный контакт AC250V 3A (резистивная нагрузка)

◎Ошибка отображения: 1,0%±1 меньше или равно 1,0%±1 слово полной величины.

Меры предосторожности при установке:

◎Чрезмерное количество пыли, твердого или металлического порошка;

◎Едкий и легковоспламеняющийся газ;

◎Прямая вибрация или удар по основным конструкциям;

◎Загрязнение воды, нефти, химикатов, могом или паром;

◎Резкое изменение влажности окружающей среды может привести к образованию конденсата;

◎Прямое кондиционирование воздуха, прямые солнечные лучи, накопление теплового излучения.

Внешний вид изделия и установочные размеры (мм)

Технические характеристики	Внешние размеры	Размер отверстий в панели
	Высота*ширина*глубина	Высота*ширина
M2££-	48*48*66	46*46
M3££-	72*72*66	68*68
M5££-	48*96*66	46*92
M7££-	96*48*66	92*46
M9££-	96*96*66	92*92

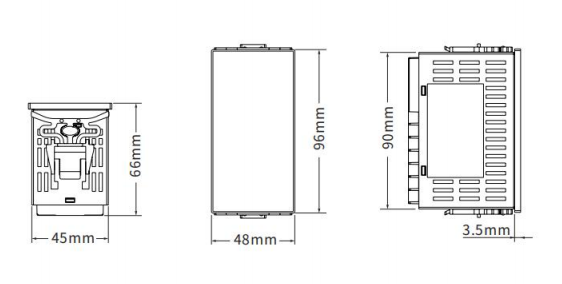

Чертеж регулятора температуры

, …

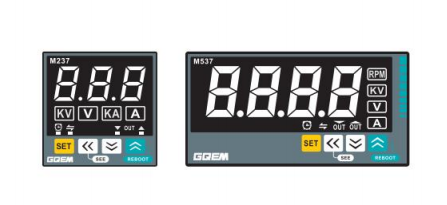

Панель темной границы

Темная панель
