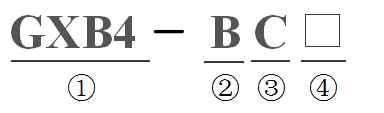

① Код кнопки нажатия
② Металлическая серия
③ C: Φ40 Грибовидная головка
④ Цвет головки: 2 —- черный; 3 —- зеленый; 4 —- красный
РАБОЧАЯ СРЕДА
◐ Температура рабочей среды: -25 ~ +70°C
◐ Температура хранения: -40 ~ +70°C
◐ Класс загрязнения: 3
◐ Степень защиты: IP40/IP65/IP66
◐ Предельная высота: ≤2000 м
◐ Стандарт: EN 60947-1, GB14048.5.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
◒ Номинальное напряжение изоляции: 600 В
◒ Номинальный тепловой ток: 10А
◒ Номинал переключателя: AC-15 Ue: 380 В/250 В, Ie=4,5 А
DC-13 Ue: 220В/110В, Ie=0,6A
◒ Сопротивление контакта: ≤50 мА
◒ Рекомендуемый крутящий момент: 0,9 Нм
◒ Механический срок службы кнопки: ≥300×10 4 раз
◒ Электрический ресурс: ≥30X10 4 раза
ИСПОЛЬЗОВАНИЕ И СОХРАНЕНИЕ КНОПКИ
◆Кнопки должны быть прочными и правильно подключенными. Обычно красная кнопка считается кнопкой остановки, а зеленая или черная кнопка отдельно — кнопкой запуска или питания.
◆Кнопки следует часто проверять, а грязь с их поверхности следует своевременно удалять. При необходимости следует принять меры по герметизации.
◆Если обнаружено, что кнопка имеет плохой контакт, следует определить причину; если на контактной поверхности обнаружены какие-либо повреждения или грязь, их следует своевременно отремонтировать или удалить.
◆Когда кнопка используется в условиях высокой температуры, пластик легко стареет и деформируется из-за тепла, что приводит к ослаблению кнопки. Чтобы предотвратить короткое замыкание, вызванное столкновением винтов проводки, во время установки следует добавить крепежное кольцо или изоляционную трубку на винтах проводки в зависимости от ситуации.
◆Кнопка с индикаторной лампой обычно не подходит для случаев длительного времени работы, чтобы избежать нагрева и деформации клинкерной части, что приводит к трудностям при замене лампочки. Если вы хотите использовать этот тип кнопки, вы можете уменьшить напряжение лампы, чтобы продлить срок ее службы.
◆Кнопка или коробка для установки кнопки должны быть изготовлены из металлического материала и подключены к механической общей шине заземления. А подвесная кнопка должна иметь специальный заземляющий провод.
