Элементы управления серии LAII5-C включают в себя кнопку, сигнальную лампу, ручку-кнопку, кнопку аварийной остановки с ключом и зуммер; принадлежности включают в себя розетку, защитный кожух переключателя и монтажный столб для лампочки. Переключатель отличается компактной конструкцией, мгновенным и мягким срабатыванием. Он оснащен сверхъярким светодиодом для блока подсветки, а короткий корпус переключателя использует надежные позолоченные и серебряные контакты. Его очень удобно собирать и разбирать благодаря зажимной конструкции крышки.

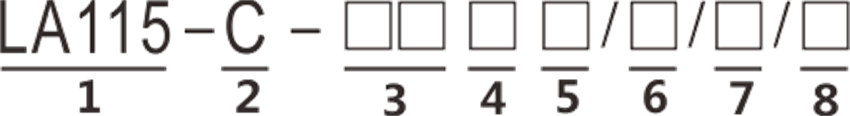

МОДЕЛЬ И ОБЪЯСНЕНИЕ:
1. Код кнопки нажатия
2. Серийный номер конструкции
3.
| Структура контакта: | Первая цифра означает количество НО контактов |
| Вторая цифра означает количество размыкающих контактов. |
4. Форма головы
| Раунд-А | Квадрат-F | Прямоугольник-CF | Гриб-М |
5. Тип операции
| XD | Нет отметки | Л | ЗС |
| индикаторная лампа | Автоматический сброс | Кнопка автоматической блокировки | Кнопка аварийной остановки |
| И | Х | Б | |
| переключатель ключа | селекторный переключатель | зуммер |
6. Цвет:
| Вт | К | Г | Р | И | Б |
| Белый | Черный | Зеленый | Красный | Желтый | Синий |
7. Что-то вроде ручки и переключателя с ключом
| 2П | 3П |
| 2 | 3 |
8. Частичное напряжение с лампой
Технические параметры:
| Стандартная операционная среда | -25~+55°C Температура окружающей среды45~85°C Рабочая влажность | |
| Контактное сопротивление | ≤50мОм | |
| Сопротивление изоляции | ≥100мОм | |
| Мощность – Частота с постоянным напряжением | Между контактом и светом нога Перл | AC2000V/50HZ,1минута |
| Между полюсами на одном уровне | AC1000V/50HZ,1минута | |
| Между полюсами на разном уровне | AC2000V/50HZ,1минута | |
| Устойчивость к вибрации | 50 Гц, размах колебаний около 1,2 мм | |
| Прочность удара | ≥10м/с2(около 10g) | |
| Механическая жизнь | Кнопка мгновенного нажатия 200000 раз, остальные 100000 раз | |
| Электрическая жизнь | Кнопка мгновенного нажатия 100000 раз, остальные 50000 раз | |
| Проводное соединение | Диаметр сварной проволоки 2×0,8 мм максимум | |
| 2.8×0.5mm МедьРазмер провода: 0.75mm2Вывод провода 2.8×0.5mm | ||
| Степень защиты | Герметичный тип IP40 | |
Рисунок
