Элементы управления серии LAII5-C включают в себя кнопку, сигнальную лампу, ручку-кнопку, кнопку аварийной остановки с ключом и зуммер; принадлежности включают в себя розетку, защитный кожух переключателя и монтажный столб для лампочки. Переключатель отличается компактной конструкцией, мгновенным и мягким срабатыванием. Он оснащен сверхъярким светодиодом для блока подсветки, а короткий корпус переключателя использует надежные позолоченные и серебряные контакты. Его очень удобно собирать и разбирать благодаря зажимной конструкции крышки.

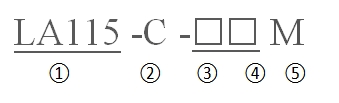

① Код кнопки нажатия
② Серийный номер конструкции
③ НЕТ контактного номера
④ Контактный номер NC
⑤ Кнопка-грибок
Технические параметры
◎ Стандартная операционная среда:
● Рабочая температура: -25℃~ + 50℃
● Рабочая влажность: 45% ~ 85%
◎ Сопротивление контакта: ≤50 мОм
◎ Сопротивление изоляции: ≥100 мОм
◎ Частота сети с постоянным напряжением:
●Между контактом и ногой Light Pearl: переменный ток 2000 В/50 Гц, 1 минута
● Между клеммами на одном уровне: переменный ток 1000 В/50 Гц, 1 минута
● Между полюсами на разных уровнях: переменный ток 2000 В/50 Гц, 1 минута
◎ Устойчивость к вибрации: 50 Гц, колебание около 1,2 мм
◎ Стойкость к ударам: ≥10 м/с 2 (около 10 г)
◎ Механический ресурс:
● Кнопка мгновенного нажатия: 200000 раз
●Другие: 100000 раз
◎ Электрическая жизнь:
● Кнопка мгновенного нажатия: 100000 раз
●Другие: 50000 раз
◎ Проводное соединение：
● Диаметр сварной проволоки: 2 * 0,8 мм (максимум)
●Размер медного провода: 0,75 мм2
●Проводной терминал: 2,8 * 0,5 мм
◎ Степень защиты：
● Герметичный тип: IP40 ● Маслостойкий/водонепроницаемый тип: IP65
ПАРАМЕТРИЧЕСКАЯ ДИАГРАММА
