Как проверить контактор переменного тока: пошаговое руководство для безопасности и точности
Как проверить контактор переменного тока: пошаговое руководство для безопасности и точности
Если ваши домашние устройства или любые промышленные установки, работающие с переменным напряжением, выходят из строя, скорее всего, проблема в неисправном контакторе переменного тока. Игнорирование этой небольшой, но критически важной детали может привести к большим расходам на ремонт или даже к худшим последствиям.
Поэтому продолжайте читать этот блог, где мы обсудим, что такое контакторы переменного тока, различные признаки их неисправности, а также предоставим подробное пошаговое руководство по их тестированию.

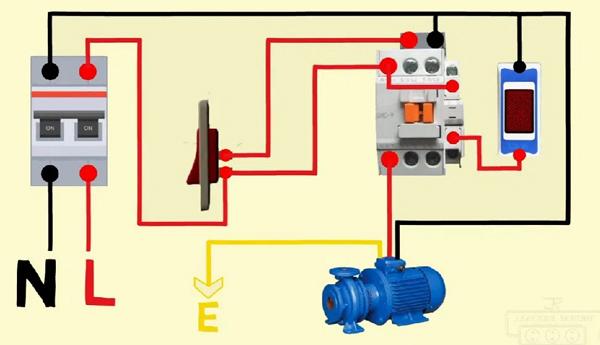

Контактор переменного тока – это, по сути, электрический переключатель, который автоматически управляет переменным током в вашем кондиционере, промышленном оборудовании и т.д., используя магнитное свойство.
Давайте посмотрим, как работают такие контакторы, чтобы вы могли сразу заметить, есть ли неисправность. Предположим, вы включаете кондиционер, подавая на него питание, и небольшой ток проходит через катушку (провод, скрученный по кругу), находящуюся в нем.
В результате эта катушка становится магнитом. Итак, что обычно делают магниты? Да, они притягивают металлические предметы; аналогично, этот магнит-катушка притягивает якорь (металлическую деталь внутри, действующую как ворота). Таким образом, это притяжение заставляет контакты (фактические переключатели, о которых мы говорим) соприкасаться друг с другом, замыкая их и создавая путь для протекания переменного тока.
Дополнительные функции контактора переменного тока:
Защищает людей от прямого контакта с высоким током.
Включает и выключает тяжелые машины (двигатели, насосы, кондиционеры).
Работает с автоматическими системами (таймеры, датчики, контроллеры).
Помогает защитить машины при использовании с реле перегрузки или предохранителями.
Надеюсь, теперь вы знакомы с тем, насколько важен контактор переменного тока для вашего дома или крупных промышленных машин. Однако иногда контактор переменного тока может выйти из строя по многим причинам. Поэтому, чтобы подтвердить, есть ли неисправность в контакторе переменного тока или нет, вы должны обратить внимание на следующие признаки!
? Необычные шумы: Помните, что когда вы включаете кондиционер, вы слышите только быстрый щелчок из-за замыкания контактов. Однако, если вы замечаете жужжание, гудение и т.д., то определенно что-то не так с контактором переменного тока.
? Кондиционер не запускается: Когда контактор застрял в открытом положении, компрессор и двигатель вентилятора отключаются от необходимого для запуска электричества. Термостат может требовать охлаждения, но ничего не происходит, и вы можете услышать один щелчок, за которым следует тишина, так как система никогда не включается.
? Кондиционер не выключается: Кроме того, существует также вероятность, что контактор, застрявший в закрытом положении, позволяет непрерывно течь току. Кондиционер работает без остановки, потребляя электроэнергию и перегружая компрессор. Результат – более высокие счета, ненужные потери энергии и устройство, которое стареет быстрее, чем должно.
? Обгоревшие или поврежденные контакты: Кроме того, контактор переменного тока пропускает много тока переменного тока, верно? Однако иногда искрение внутри контактора создает видимые и обнаруживаемые повреждения. Например, вы можете увидеть черные следы ожогов, мягкие расплавленные участки на контактах или слабый электрический запах при приближении к устройству.
? Быстрое включение-выключение: Неисправный контактор может создать паттерн, называемый дребезжанием, при котором контактор быстро включается и выключается. Однако такое поведение тратит энергию и, что более важно, изнашивает катушки, вентиляторы и двигатели из-за резких пусков и остановок.

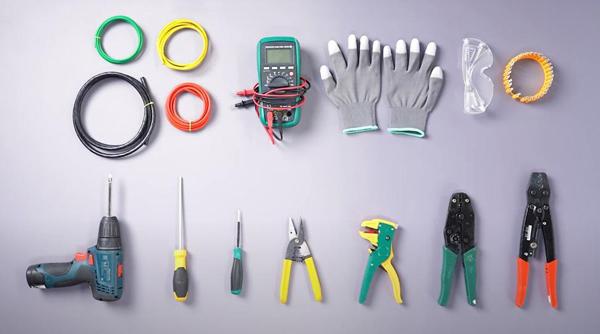

3) Инструменты для тестирования контактора переменного тока
Теперь, если вы заметили любой из вышеупомянутых признаков, следующим шагом будет тестирование вашего контактора переменного тока. Однако перед тестированием контактора переменного тока сначала соберите правильные инструменты. Наличие всего под рукой делает работу безопасной, точной и свободной от последней суеты.

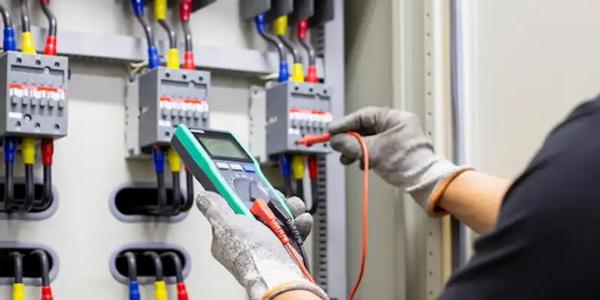

i) Мультиметр: Прежде всего, мультиметр – ваш главный приоритет. Он проверяет напряжение, сопротивление и целостность цепи. Все критические измерения, чтобы подтвердить, получает ли контактор правильный сигнал и правильно ли он пропускает электричество.
ii) Изолированные отвертки: Далее вам понадобятся отвертки, чтобы открыть панель доступа и добраться до контактора. Однако изолированные типы обязательны при работе рядом с любой активной цепью.
iii) Плоскогубцы с длинными губками: Они помогают работать с проводами, которые слишком близко к раме для ваших пальцев. Используйте их для затягивания небольших клемм или осторожного снятия провода, не сгибая его язычок.
v) Защитные перчатки: Кроме того, резиновые или изолированные перчатки – ваша первая линия защиты от острых краев панели или дребезжащей пластины в блоке кондиционера. Даже тонкие латексные перчатки пропускают электричество, поэтому убедитесь, что они изолированы, если это ваш тип.
vi) Защитные очки: Кроме того, защитные очки необходимы. Пыль, мелкие концы проводов и случайные искры могут подниматься, и ваши глаза нуждаются в защите.
vii) Щетка или ткань для очистки: Перед проведением измерений подметите или протрите верх и стороны контактора. Скопление пыли может привести к вводящим в заблуждение показаниям, которые могут выглядеть как неисправные детали.
viii) Дополнительные предохранители или перемычки (опционально): Иногда то, что выглядит как отказ контактора, на самом деле просто перегоревший предохранитель или изношенная перемычка. Несколько запасных предохранителей или тестовых проводов на вашей станции – это быстрая страховка, которая может сэкономить вам поход к ящику с деталями.
4) Меры предосторожности перед тестированием
Поскольку контактор переменного тока работает с активным напряжением, ваша безопасность должна быть приоритетом номер один. Поэтому вам нужно придерживаться этих рекомендаций, чтобы справиться с опасностями и сохранить тестовый запуск без проблем.
! Отключите питание на главном автомате: Прежде всего, всегда отключайте питание на главной панели – никогда не полагайтесь только на выключатель прибора. Это гарантирует, что на блок кондиционера не подается напряжение, пока вы открываете крышку доступа.
! Проверьте отсутствие напряжения с помощью измерителя: Даже при выключенном автомате возьмите мультиметр и проверьте проводники. Возможно, что напряжение проникает через определенные провода, и быстрый тест подтверждает, что можно продолжать.
! Наденьте защитное снаряжение: Далее наденьте резиновые перчатки, рассчитанные на напряжение, с которым вы работаете, и плотно прилегающие защитные очки. Помните, что перчатки защищают ваши руки в случае, если вы поскользнетесь, а очки защищают ваше зрение от выбросов и осколков.
! Никогда не работайте во влажной среде: Также тестирование с мокрыми руками или влажными полами недопустимо. Вода снижает сопротивление изоляции и превращает ваше тело в лучший проводник, чем оборудование.
! Хорошо осветите рабочую зону: Включите достаточно рабочего освещения, чтобы вы могли видеть каждый провод, клемму и винт. Работа в темноте приводит к историям с оправданиями, которые вы не можете себе позволить.
! Не работайте в одиночку: Всякий раз, когда вы запускаете тестер, постарайтесь, чтобы в той же комнате был другой человек. Они могут предложить тихое руководство, передать вам инструменты или, в худшем случае, взять телефон, если что-то пойдет не так. Таким образом, дополнительная пара глаз имеет огромное значение.
! Будьте организованы: Прежде чем начать, возьмите небольшой контейнер для винтов, маркированный пакет для кабелей и блокнот для заметок. Разбросайте эти компоненты вокруг и попытайтесь запомнить, что куда идет. Итак, лучший способ – это цветовая кодировка, и повторная сборка будет ощущаться как сборка пазла с крышкой прямо перед вами, верно?
5) Пошаговое руководство: Как тестировать контактор переменного тока
Теперь, если вам интересно, как можно протестировать контактор переменного тока, то не волнуйтесь! Здесь я поделюсь с вами пошаговым руководством, которое поможет вам безопасно и правильно протестировать контактор переменного тока.
Шаг 1: Отключите питание
Прежде всего, идите прямо к главной электрической панели и отключите автоматический выключатель для системы кондиционирования воздуха. Это отключение устраняет опасность поражения электрическим током и позволяет вам работать уверенно.
Шаг 2: Откройте панель блока кондиционера
Далее возьмите изолированную отвертку и выверните винты, удерживающие дверцу доступа на наружном блоке. Положите дверцу и винты на устойчивую поверхность. Таким образом, вы сохраняете их организованными и избегаете поиска деталей, когда придет время закрывать.
Шаг 3: Найдите контактор
Теперь, сняв панель, найдите контактор. Чтобы помочь вам идентифицировать, помните, что это будет компактная прямоугольная коробка, обычно расположенная по центру в электрическом отсеке, с клеммами и цветными проводами. Хорошо!
Шаг 4: Визуальный осмотр
После этого проведите визуальное сканирование контактора. Ищите следы ожогов, расплавленный пластик, изношенные провода или любые признаки окисления. Любые такие аномалии указывают на то, что деталь дает вам знать, что ее срок короток. Видя признаки неисправности сейчас, вы можете избежать полного отказа системы позже.
Шаг 5: Подготовьте измеритель
Установите мультиметр в режим проверки целостности цепи или низкого сопротивления. Это настраивает измеритель для подтверждения того, правильно ли функционируют пути цепи.

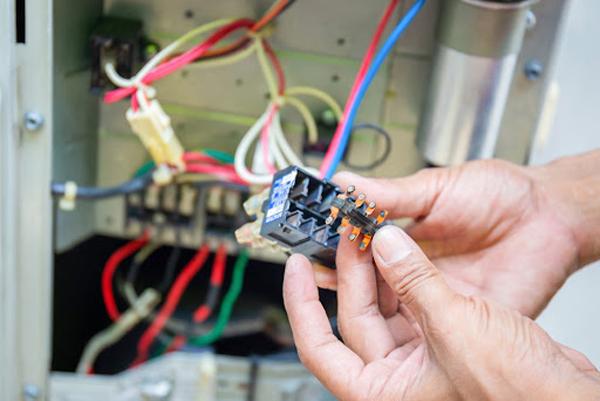

Шаг 6: Измерьте катушку
Прикоснитесь щупами измерителя к двум клеммам катушки. Хорошая катушка должна показывать от 5 до 20 Ом. Показание нуля или бесконечного сопротивления указывает на короткое замыкание или обрыв катушки, оба из которых будут препятствовать нормальной работе.
Шаг 7: Проверьте контакты
Либо нажмите на контактор вручную, либо безопасно подайте питание. Затем проверьте целостность на основных клеммах. Если цепь остается разомкнутой при включении контактора, контакты сгорели, и устройству нужен новый контактор.
Шаг 8: Проверьте напряжение катушки
Снова подайте питание и проверьте напряжение, присутствующее на катушке. В большинстве систем кондиционирования вы должны измерить примерно 24 В переменного тока. Отсутствие показаний напряжения предполагает, что неисправность находится выше по цепи в термостате, проводке или цепи управления, а не в контакторе.
Шаг 9: Запишите измерения
Запишите результаты сопротивления, целостности и напряжения в журнал обслуживания. Сравнение их со спецификациями производителя поможет определить, нужно ли заменить или отремонтировать узел контактора.
6) Интерпретация результатов тестирования
Вы только что закончили проверку контактора переменного тока; теперь пришло время разобраться в цифрах. Каждое показание либо уверяет вас, что деталь готова к работе, либо сигнализирует о том, что пришло время заменить ее.
Нормальные результаты
Неисправные результаты
Сопротивление катушки
5–20 Ом
0 или бесконечность (обрыв/сгоревшая катушка)
Целостность контактов
Замкнуты при включении
Нет целостности или сгоревшие контакты
Подача напряжения
Присутствует ~24V AC
Нет реакции, несмотря на входное напряжение 24V
7) Распространенные проблемы и решения
Помните! Производительность контактора переменного тока может выйти из строя по многим причинам. Давайте разберем их одну за другой и найдем подходящее решение для каждой!
i) Обгоревшие контакты
Обгоревшие или поврежденные контакты являются одними из самых заметных отказов. Когда искрение (внезапная искра из-за перехода тока через небольшие зазоры между контактами) происходит повторно при замыкании контактов, поверхность обмена ухудшается. Это не только снижает проводимость, но и может повысить тепловые уровни устройства.
? Что делать: Поскольку повреждение распространяется, замените контактор вместо попыток отполировать или сварить поврежденную поверхность.
ii) Отказ катушки
Кроме того, контактор не включится, если катушка остается разомкнутой или если внутренний проводник сгорел.
? Что делать: Поскольку термические или механические напряжения, как правило, разрушают внутреннюю структуру катушки, замена узлов контактора необходима.
iii) Механическое заедание
Кроме того, физическое ограничение может исходить от посторонних предметов, внутренней коррозии или простого износа механического цикла. В результате подвижный якорь больше не может освободить пружину; таким образом, устройство либо не включится, либо не выключится.
? Что делать: Итак, вы должны тщательно очистить, но заменить блок, если состояние повторится.
iv) Проблемы с управляющим напряжением
Потеря питания катушки происходит, когда неисправная проводка, старые соединения или неисправные цепи управления вызывают отказ.
? Что делать: Таким образом, проверка проводки на целостность, проверка замыкания теплового контакта и тестирование выходного напряжения трансформатора обычно восстанавливают необходимое чистое управление переключением.
v) Перегрев
Перегрев – это частая проблема, которая возникает. Это часто происходит из-за ослабленных электрических соединений или из-за того, что контактор вынужден нести нагрузку, превышающую его номинальную мощность.
? Что делать: Итак,когда вы заметите это изменение цвета или запах, первой реакцией должно быть затягивание каждого соединения и двойная проверка того, что характеристики нагрузки остаются в пределах. Исправьте эти две детали, и вы предотвратите ухудшение проблемы.
8) Когда заменять или ремонтировать
Теперь вы можете думать, нужно ли вообще заменять контактор или просто чтение решит проблему. Хорошо! Для лучшего понимания давайте посмотрим, какие проблемы требуют замены контактора, а когда можно просто отремонтировать!
➔ Когда заменять?
Если контакты обгорели, сварились или сильно повреждены, их замена останавливает искрение и устраняет риск небезопасной работы.
Также, если катушка сгорела или сломана, нет возможности отремонтировать сгоревшие катушки, поэтому замените ее на надежную.
Более того, если корпус вздулся, обгорел или иным образом поврежден от тепла, замена снижает риск возгорания и предотвращает дальнейшее повреждение.
Наконец, если контактор достиг или превысил срок службы, указанный производителем, поддержание нового в эксплуатации снижает вероятность неожиданного отказа и простоя.

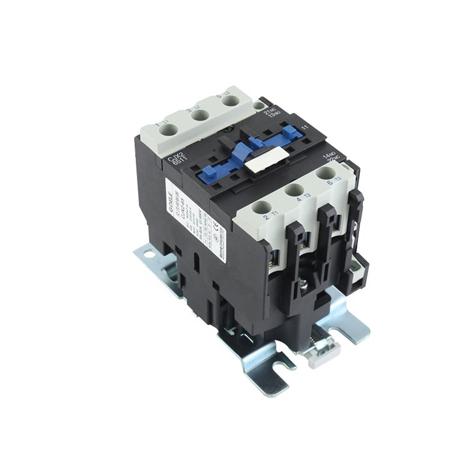

Если вы хотите купить высококачественные контакторы переменного тока по доступным ценам, то не ищите дальше GQEM. Наши контакторы переменного тока серии CJX2 предназначены как для подключения, так и для отключения цепей при многократном включении и регулировании цепей двигателей переменного тока с частотой 50 Гц или 60 Гц, выдерживая номинальное напряжение до 660 вольт и ток до 95 ампер.
➔ Когда ремонтировать?
Контакты показывают только незначительное изменение цвета или следы точечной коррозии; быстрая очистка или полировка может продлить срок службы на некоторое время.
Якорь заклинило тонким слоем грязи; очистка и легкая смазка обычно освобождают его.
Также, если есть только ослабленные винты клемм или соединения проводки, которые кажутся ослабленными, плотный момент исправляет проблемы с током.
Наконец, контактор дребезжит из-за грязи; тщательная внутренняя и внешняя очистка обычно возвращает его к полной функциональности.
9) Заключение
Короче говоря, когда речь идет о поддержании работоспособности контактора переменного тока, его частое тестирование не является необязательным – это необходимо. Это связано с тем, что раннее обнаружение проблемы и выбор подходящего решения до выхода компонента из строя экономит как деньги, так и хлопоты. Поэтому будьте бдительны, соблюдайте границы безопасности и никогда не стесняйтесь привлекать квалифицированного техника для второго мнения.
