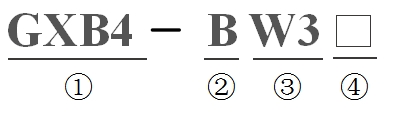

① Код кнопки нажатия
② Металлическая серия
③ Механическая форма:
W3 —- Кнопка скрытого монтажа (с подсветкой; мгновенного действия)
④ Цвет головки: 3 —- Зеленый; 4 —- Красный; 5 —- Желтый; 6 —- Синий
РАБОЧАЯ СРЕДА
◐ Температура рабочей среды: -25°C ~ +70°C
◐ Температура хранения: -40°C ~ +70°C
◐ Класс загрязнения: 3
◐ Степень защиты: IP40/IP65/IP66
◐ Предельная высота: ≤2000 м
◐ Стандарт: EN 60947-1, GB14048.5.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
◒ Номинальное напряжение изоляции: 600 В
◒ Номинальный тепловой ток: 10А
◒ Номинал переключателя: AC-15 Ue: 380 В/250 В, Ie=4,5 А
DC-13 Ue: 220В/110В, Ie=0,6A
◒ Сопротивление контакта: ≤50 мА
◒ Рекомендуемый крутящий момент: 0,9 Нм
◒ Механический срок службы кнопки: ≥300X10 4 раза
◒ Электрический ресурс: ≥30X10 4 раза
◒ Предельное напряжение (лампа): 0,8Ue≤U≤1,15Ue
ПОДСВЕТКА КНОПКИ
Подсвеченная кнопка — это электрический выключатель с подсветкой, обычно используемый в цепи для управления включенным или выключенным состоянием цепи или устройства с помощью механических ручек или кнопок. По сравнению с обычной кнопкой, светящаяся кнопка имеет дополнительную функцию индикации, что означает, что светодиодный индикатор, установленный на выключателе, может указывать, находится ли устройство в рабочем состоянии или нет.
Его принцип
Он основан на механическом контакте. Когда ручка или кнопка перемещаются, контакт между штырями включает или выключает цепь, тем самым управляя состоянием питания устройства или цепи. Кроме того, светодиодный индикатор управляется встроенной цепью и напрямую подключен к устройству или цепи для обеспечения обратной связи по состоянию.
Его функция
Ее функция заключается в переключении состояния соединения цепи, в то время как кнопка обеспечивает обратную связь по состоянию через светодиодный индикатор. Этот тип кнопки может использоваться в некоторых ситуациях, когда требуется мониторинг оборудования или состояния цепи в режиме реального времени. Например, кнопки с подсветкой могут использоваться для управления лампами и в бытовых приборах и т. д.
