① Серия Button Box
② Количество отверстий
③ Стили кнопочных блоков
④Цвет обложки: G — серый; Y — желтый
⑤Базовый цвет: W —- Белый
НОРМАЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
◆ Температура окружающей среды: -25℃ ~ +40℃
◆Допускается нахождение в среде с влажностью 90% и средней температурой +40℃.
◆Можно использовать в местах с возможностью попадания дождя.
◆Не находиться в среде, опасной для взрыва, а также в среде, не содержащей разрушающих и изолирующих жидкостей или газов, способных в достаточной степени разъедать металл и резину.

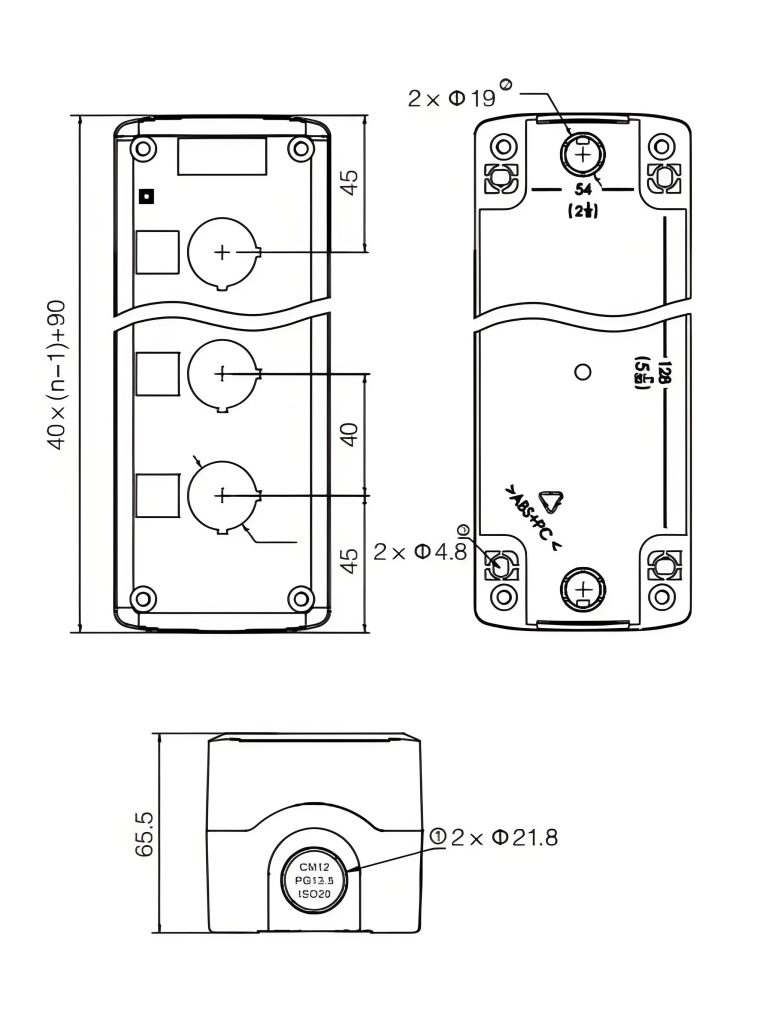

ПАРАМЕТРИЧЕСКАЯ ДИАГРАММА
①2 отверстия для резьбы Φ21,8 мм, оптимальный диаметр проволоки 6–12 мм
② 2-канальное отверстие Φ19 мм, нижний вход
③2Монтажное отверстие 4,8 мм
④ N: Количество отверстий
