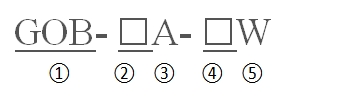

① Серия «Кнопочная коробка»

② Количество отверстий

③ Стили кнопочных коробок

④Цвет крышки: G —- серый; Y —- желтый

⑤Основной цвет: W —- Белый

НОРМАЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

◆ Температура окружающей среды: -25℃ ~ +65℃

◆Разрешается нахождение в среде с влажностью 90% и средней температурой +65℃.

◆Разрешается использование в местах с возможностью попадания дождя.

◆Не находиться во взрывоопасных средах и средах, не содержащих разрушительных и изолирующих жидкостей или газов, способных в достаточной степени разъедать металлы и резину.

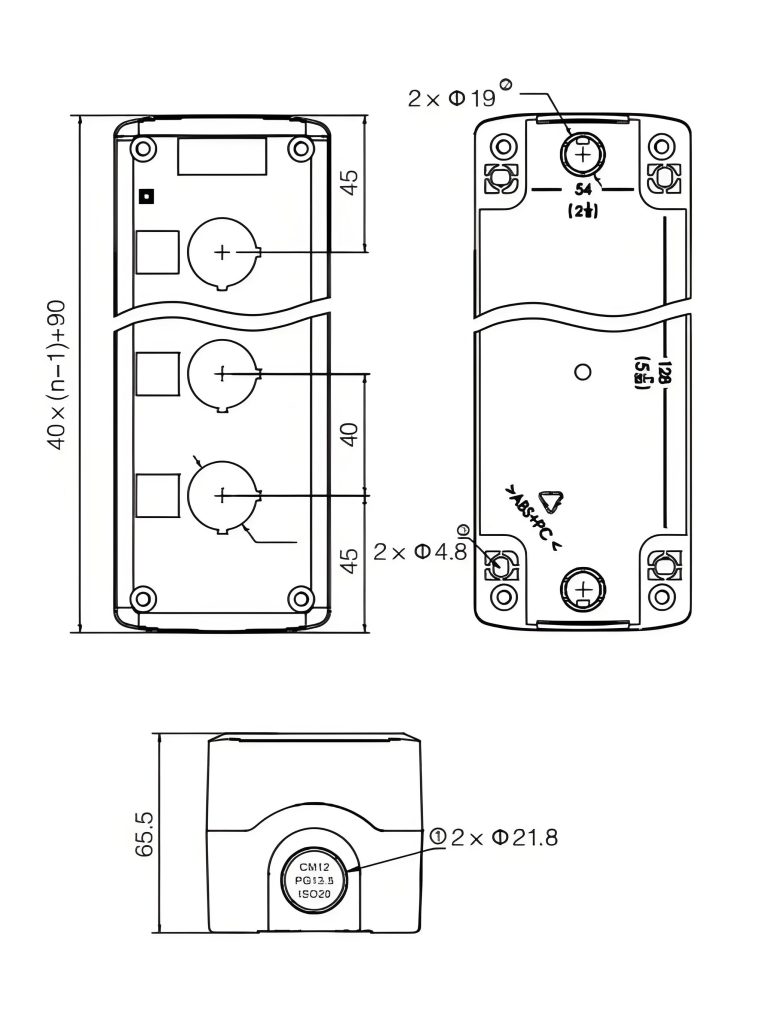

ПАРАМЕТРИЧЕСКАЯ ДИАГРАММА

①2Φ21.8 мм резьбовое отверстие, оптимальный диаметр проволоки 6-12 мм

② 2-канальное отверстие Φ19 мм, нижний вход

③2Монтажное отверстие Φ4.8 мм

④ N: Количество отверстий
