Металлический кнопочный переключатель (кнопочный выключатель) — это переключатель, использующий кнопку для нажатия на передаточный механизм, чтобы включить или выключить подвижный и статический контакты и осуществить переключение цепи. Металлический кнопочный переключатель является главным электроприбором с простой конструкцией и широким спектром применения. В электрических автоматических схемах управления он используется для ручной отправки управляющих сигналов на контакторы, реле, электромагнитные пускатели и т. д.

Когда важны долговечность и надежность, наша антивандальная кнопка становится лучшим выбором. Благодаря монтажному отверстию диаметром 16 мм, этот переключатель разработан для работы в сложных условиях, обеспечивая бесперебойную работу даже в суровых обстоятельствах.



①Металлическая кнопка

②Размер монтажного отверстия

③ Форма головки (плоская, длинная)

④ Нет контактного номера

⑤ Контактный номер NC

⑥Наконечник в виде кольца и символа питания

⑦Материал корпуса: нержавеющая сталь

⑧Способ соединения: Сварка

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Таблица 1

Диаметр монтажного отверстия		Диаметр отверстия: 25,0 мм; Максимальный вырез в панели: 25,2 мм.
Материалы для внешнего вида	Оболочка	Нержавеющая сталь SUS304/SUS316/Никелированная латунь/Покрытие поверхности: Анодированный алюминий
	Нажмите кнопку	Поликарбонат, нержавеющая сталь /SUS304/SUS316
	База	Огнестойкий материал PA66 GF25 V2
	Светящийся круг	Огнестойкий материал PC V2Grade
	Контактные точки	Латунь, посеребренная (с возможностью нанесения оксида серебра и олова) Agsn02 RoHS)
	ПРИКОЛОТЬ	Посеребренная сталь H62 (RoHS)
Толщина монтажной панели		Длина резьбы: 22 мм (подходит для панелей толщиной до 20 мм).
Момент затяжки гайки		2,5 Нм
Оперативная сила		2,4~4 Н
Режим подключения		Паяльный штифт 2,8 мм
Сопротивление пайке		≤280℃ (паяльник 25-50 Вт), ≤5 секунд.
тест на паяемость контактов		Каждый контакт припаян отдельно. Провод 1 мм², 80 Н. Положительная сила натяжения, без отсоединения.
Направление тяги штифта		≤80 Н Отсутствие смещения, 1 мин
Момент затяжки, препятствующий ослаблению		≤150 Н без ослабления
Температура рабочей среды		-40℃~+80℃, без вакуума, без образования инея.
Влажность рабочей среды		45–90% относительной влажности
Температура окружающей среды при хранении		При неповрежденной упаковке температура может варьироваться от -40℃ до +55℃.
влажность окружающей среды при хранении		При неповрежденной упаковке относительная влажность составляет 45–90%.
Номинальный тепловой ток		1th:5A/250VAC
Номинальный ток	Сопротивляющая нагрузка	DC-13:12V/24V 5A
		AC-15: 110 В/250 В 3 А
	Емкостная нагрузка	AC-15: 110 В/250 В 1,5 А
		DC-13:110V 1A
Контактное сопротивление		≤50 мОм²

Таблица 2

Сопротивление изоляции (IR)		≥1000 МОм 500 В постоянного тока/ч
Диэлектрическая прочность		Штырьковый и корпусный, 2500 В переменного тока/20 мА/мин.
Минимальная контактная нагрузка		3 В переменного/постоянного тока, 5 мА (ориентировочное значение, зависит от условий окружающей среды и нагрузки).
Вибростойкость		Трехсторонняя XYZ-система, амплитуда 60 Гц, 2 мм
Изделие против падения		Головку выключателя следует трижды вертикально сбросить с высоты 1 метра. После проверки выключатель должен работать нормально.
Падающая упаковка		Изделие необходимо сбросить с высоты 600 мм 4 раза подряд. После испытания не должно быть обнаружено никаких повреждений.
Сопротивление удару		Все детали должны выдерживать ударное ускорение 10g и нормально функционировать после испытания.
тест на повышение температуры		Согласно пункту 8.3.3.3 стандарта GB/T14048.5.
Испытание солевым туманом		72-часовой цикл (см. GB/T 2423.18-2012). Материал: нержавеющая сталь.
Низкотемпературный тест		-40℃, 96 ч. Контактное сопротивление ≤200 мОм, изменение в зависимости от давления ≤30%, светодиод в обычном режиме.
Высокотемпературные испытания		80℃, 96 ч, контактное сопротивление ≤200 мкВ, в зависимости от изменения давления ≤30%, светодиод в обычном режиме.
Сопротивление пайке		-40~80℃, 85% относительной влажности, 40 мин/цикл, 50 циклов, контактное сопротивление ≤200 мОм, в зависимости от изменения давления ≤30%, светодиод работает в обычном режиме.
Испытание на долговечность	Испытание на удар при высоких и низких температурах	Резистивная нагрузка: DC-13: 12 В/24 В 0,5 А > 500 000 циклов
	Ускоренное испытание на старение светодиодной лампы	Резистивная нагрузка: DC-13: 12 В/24 В 0,5 А > 500 000 циклов, согласно GB/T14048.5
	Машина	100000 раз (см. GB/T14048.5)
ESD (статическое электричество)		Режим человеческого тела: 2 кВ
ВЕЛ	Номинальный ток	2 мА^20 мА
	Тип лампового стержня	Патч-панель неполярного двухъядерного светодиода
	Метод ступенчатого снижения	Понижающий резистор
	жизнь	≥50000 ч (эталонное значение)
Уровень защиты		IP67

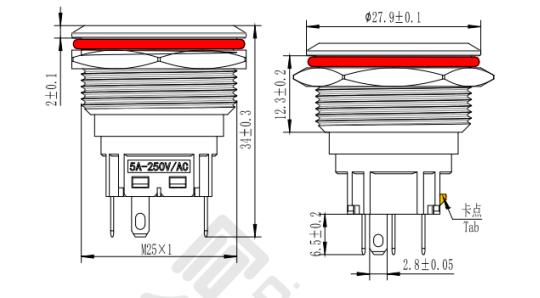

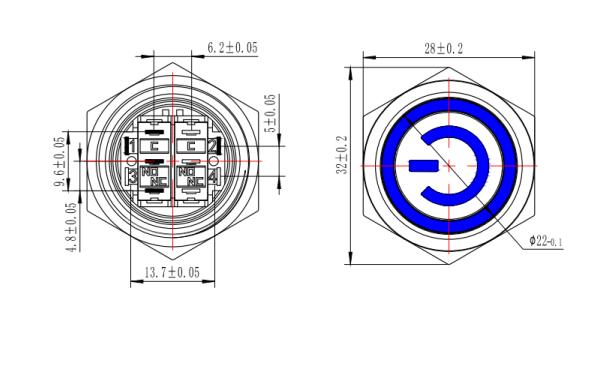

ПАРАМЕТРИЧЕСКАЯ ДИАГРАММА

Часто задаваемые вопросы

• В: Какой тип проводки используется в кнопочном кнопочном выключателе, и легко ли его подключить к электросети?
• А: «Способ подключения клемм осуществляется с помощью вставок, которые обычно привариваются или приобретаются для использования со специальными разъемами».

• В: Можно ли использовать кнопочный переключатель мгновенного действия в системах безопасности, таких как системы аварийной остановки или блокировки безопасности?
• А: «Не рекомендуется использовать металлические кнопки для установки оборудования; рекомендуется приобрести кнопки аварийной остановки».

• В: Означает ли кратковременное срабатывание, что переключатель возвращается в исходное положение после нажатия?
• А: «Да, после отпускания кратковременной кнопки он возвращается в исходное положение. Для возврата в исходное положение необходимо снова нажать фиксирующую кнопку».
