Серия GW28, в основном используемая в переменном токе 50 Гц, номинальное напряжение 440 В и ниже, а также номинальный ток до электрических линий 315 А, используется для ручного нечастого переключения или разъединения цепи для преобразования блока управления. Они также могут напрямую управлять трехфазными асинхронными двигателями и использоваться для главного командного управления и измерения цепей. Продукция широко используется для замены всех видов переключателей переключения и может использоваться в качестве переключателей цепи, переключателей испытательного оборудования, переключателей управления двигателями и главных переключателей, а также сварочных аппаратов с переключателями переключения и т. Д. Соответствие стандарту: преобразователь главной цепи и переключатель преобразования прямого управления соответствуют требованиям Коммутатор SwitchOver для главного управления соответствует GB 14048.3, GB14048.5 и IEC60947-3, IEC60947-5-1.
(1): Универсальный переключатель переключения
(2): Дизайн-код
(3): Номинальный рабочий ток
(4):Количество столбов
Классификация
1.By использования:
Безобрывной выключатель для преобразования главной цепи
Безобрывной переключатель для прямого управления двигателем
Безобрывной переключатель для прямого командного управления и измерения
2.By режим работы :
Тип определения местоположения
Мгновенный тип
Локационный и мгновенный тип
3.By контактная система:
Безобрывный переключатель локационного типа имеет от 1 до 12 слоев (но только 8 слоев в 63 А).
Безобрывный переключатель мгновенного типа имеет от 1 до 3 слоев.
Безобрывный переключатель для непосредственного управления двигателем в основном имеет 1 ~ 6 слоев.
4.By угол
30°; 45-й; 60-й; 90º и т.д.
Условия работы
Температура окружающей среды: ≤ +40°C.
Средняя температура в течение 24 часов: ≤ 35°C
Нижняя граница температуры окружающей среды: ≥ -5°C
Когда максимальная температура достигает +40℃, относительная влажность воздуха не должна превышать 50%. Более высокая относительная влажность допускается при относительно низкой температуре, например, влажность 90% при 20℃. Необходимо принять меры для борьбы с конденсацией, которая иногда возникает из-за изменения температуры.
Окружающая среда должна быть чистой, без легковоспламеняющихся и опасных веществ, газов, которые могут повредить изоляцию и металл, а также токопроводящей пыли.
Характеристика
Тонкая обработка, выбор высококачественного материала, гарантия качества.
Высокая прочность, отсутствие деформации, длительный срок службы.
Малый размер, компактная конструкция, стабильная работа.
С функцией защиты пальцев от риска поражения электрическим током.
Применимо к станкам, машиностроению, химической промышленности, текстильной промышленности и другим областям.
Технические параметры
| Тип Спецификация | ГВ28-20 | ГВ28-25 | ГВ28-32 | ГВ28-63 | ГВ28-125 |
| Номинальное напряжение изоляции Ui В | 660 | 660 | 660 | 660 | 660 |
| Обычный ток нагреваIth A | 20 | 25 | 32 | 63 | 125 |
| Номинальное рабочее напряжениеUe В | 24 110 240 440 | 24 110 240 440 | 240 440 | 240 440 | 240 440 |
| Номинальный рабочий ток Ie | |||||
| АС-21А ААС-22А А | 20 20 | 25 25 | 32 32 | 63 63 | 100 100 |
| АС-23А А | 15 15 | 22 22 | 30 30 | 57 57 | 90 90 |
| АС-2 А | 15 15 | 22 22 | 30 30 | 57 57 | 90 90 |
| АС-3 А | 11 11 | 15 15 | 22 22 | 36 36 | 75 75 |
| АС-4 А | 3.5 3.5 | 6.5 6.5 | 11 11 | 15 15 | 30 30 |
| АС-15 А | 5 4 | 8 5 | 14 6 | ||
| АС-13 А | 12 0,4 0,4 | 20 0,5 0,5 | |||
| Номинальная мощность управления P | |||||
| АС-23 кВт | 3.7/2.5 3.7/2.5 | 5.5/3 11/5.5 | 7,5/4 15/7,5 | 15/10 30/18.5 | 30/15 45/22 |
| АС-2 кВт | 4 7.5 | 5.5 11 | 7.5 15 | 18,5 30 | 30 45 |
| АС-3 кВт | 3/2.2 5.5/3 | 4/3 7.5/3.7 | 5.5/4 11/5.5 | 11/6 18.5/11 | 15/7.5 30/13 |
| АС-4 кВт | 0,55/0,75 1,5/1,5 | 1,5/1,1 3/2,2 | 2.7/1.5 5.5/3 | 5.5/2.4 7.5/4 | 6/3 12/5.5 |
Технические параметры
Примечание :
① Нулевая линия заземления
② Числитель номинальной мощности AC-23A, AC-3 и AC-4 представляет 3 фазы 3 полюса, а знаменатель представляет 1 фазу 2 полюса. Кроме того, AC-2 представляет 3 фазы 3 полюса.
Условия установки
Выключатели следует устанавливать в условиях окружающей среды с уровнем загрязнения 3.
Пожалуйста, устанавливайте серию GW28 в соответствии с инструкциями завода-изготовителя.

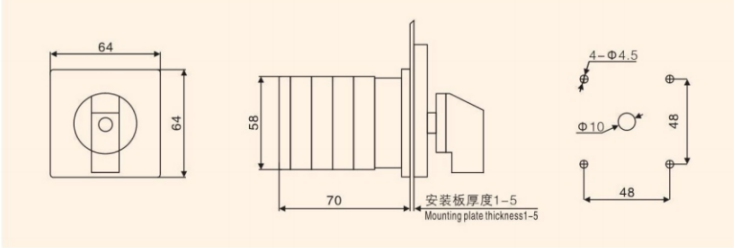

Чертеж с размерами
