Вы когда-нибудь задумывались о внутреннем устройстве ручек регулировки громкости и диммеров? Позвольте мне рассказать: потенциометр — вот ответ. Крошечные, но мощные устройства — потенциометры — регулируют напряжение с удивительной точностью. Эти компоненты используются во множестве областей: от электроники до автоматизации. Вопрос в том, как работает потенциометр и какой тип лучше всего подойдет для вашего проекта? Не волнуйся! Это руководство поможет вам выбрать правильный потенциометр и ответит на эти вопросы в простой и понятной форме. Продолжайте читать!

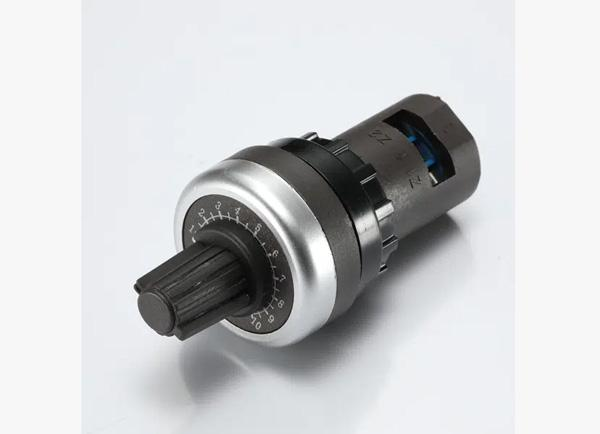

Потенциометр

1) Что такое потенциометр?

«Потенциометр — это управляемый резистор, который можно динамически изменять, чтобы устанавливать различные значения напряжения для различных частей цепи».

Он имеет три клеммы, две из которых подключены к фиксированному сопротивлению, а одна из них движется через резистор. При изменении положения движущейся клеммы изменяется сопротивление, что, в свою очередь, изменяет выходное напряжение.

Уровень громкости и яркости легко регулируется с помощью «крутилок». Его можно найти в радиоприемниках, усилителях и других устройствах со встроенными схемами, которым требуется регулировка с помощью поворотного переключателя. Причем наиболее распространенными являются роторный и линейный типы. В то время как вращательные потенциометры работают как вращающиеся ручки, линейный потенциометр использует скользящий механизм. Механизм их действия схож, но применение отличается.

Что такое потенциометр

Этот прибор является базовым компонентом многих электронных схем. Таким образом, это одинаково важно для инженеров, энтузиастов и представителей промышленности. Потенциометры позволяют легко и точно изменять электрические сигналы в аудиосистемах и промышленном оборудовании.

2) Принципы работы потенциометров

Потенциометр регулирует напряжение путем изменения сопротивления. Как мы уже говорили, прибор включает в себя три терминала; Два из них закреплены на концах резистивной полосы, а дополнительный обычно называется стеклоочистителем. Стеклоочиститель перемещается по полосе, изменяя сопротивление, существующее между клеммами.

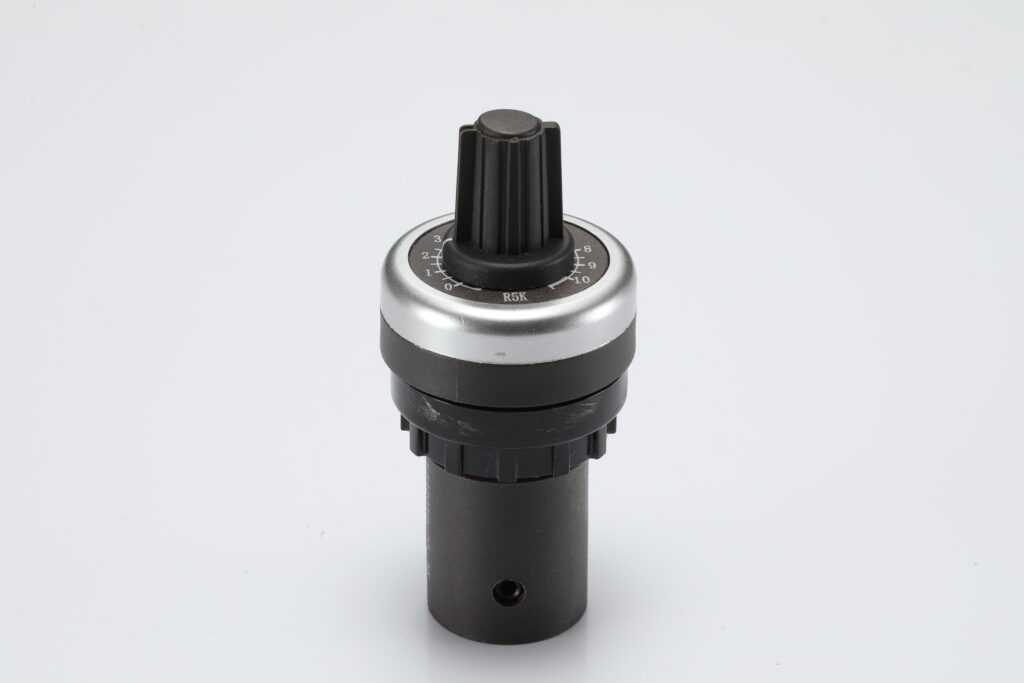

Работа потенциометра

Если на фиксированные клеммы подается напряжение, стеклоочиститель разделяет его на два сегмента. Положение движка определяет выходное напряжение. Его можно поднять, переместив устройство в одном направлении, или опустить, переместив его в противоположном направлении, в зависимости от того, как его можно отрегулировать.

Если быть точнее, работа потенциометров полностью основана на законе Ома, который определяет, что напряжение равно произведению тока на сопротивление V = IR. При перемещении движка происходит изменение сопротивления, а это означает, что также произойдет изменение напряжения на выходе.

• • Вот два критических режима работы:

• • Режим делителя напряжения:  в этом режиме потенциометр делит напряжение на контролируемый выходной сигнал для использования в аудиоконтроллерах, диммерах и измерительных приборах.

• • Режим переменного резистора: когда потенциометр использует только 2 клеммы, он работает как простой переменный резистор, что полезно для управления скоростью серводвигателя и настройки датчика.

Такие устройства надежны, удобны в использовании и являются основой электроники. Отсутствие нижних и верхних границ помогает сгладить регулировку напряжения, что делает их предпочтительными в нескольких областях.

3) Типы потенциометров

Потенциометры имеют несколько подклассов, каждый из которых отличается по принципу действия и назначению. Наиболее распространенными типами являются круговые потенциометры, линейные, цифровые и многооборотные потенциометры.

i) Rotatory Potentiometer: This type is the most widely known. It consists of a knob that can be turned to adjust the resistance. The movement of these buttons is smooth which allows fine-tuning of the voltages supplied.

Rotary potentiometers are incorporated in volume regulators, fan speed regulators, and dimmers. They are very useful for a system which requires constant adjustable control.

ii) Linear potentiometer: This type does not rotate. Its movement is linear in nature. It is found in audio mixers, industrial machines, and robotic controls, Smooth voltage adjustments are made as the wiper moves across the resistive track. It also allows for easy fine-tuning transitions.

iii) Digital potentiometer: Digital potentiometers are the most advanced and the latest in technology that control the resistance value with the click of a button or microcontroller. Automatic control is possible and helps in making lasting adjustments. These can be found in medical appliances, automotive systems and programmable circuits, where precision and stability are a must.

iv) Multi-turn potentiometer: This type is distinguished from the others by requiring multiple rotations to reach the desired value. Multi-turn potentiometers are commonly found in lab instruments and calibration equipment. They are also heavily used in aerospace applications. The gradual control of these instruments makes them much more useful for precise analogue settings.

The function of potentiometer has no limits. They are no longer just used for controlling the volume of an audio device, potentiometers are already widely used in industrial electronics.

4) Uses and Applications

As important electronic components, potentiometers provide a means of accurate voltage and resistance control, from volume control of radio systems to obstacles in automatic industry. Here are some of their uses and applications.

a) Consumer Electronics

• • Audio Volume Control: Speakers, radios, and amplifiers utilize potentiometers. Resistance is changed when the knob is turned, allowing the volume of the audio signal to be amplified smoothly.

• • Brightness and Contrast Adjustment: TVs and monitor televisions use potentiometers to modify the degree of brightness contrast as well as colour. Users have more control over their display settings.

• • Gaming Controllers: Movement for the joystick and other game controllers is measured through potentiometers. The different degrees of resistance are converted to a direction, enabling ease of control.

• • Household Appliances: Fans, air conditioners, and microwaves are some household items that make use of potentiometers to control the speed, power level, and temperature of the appliance.

b) Automotive Industry

• • Throttle Position Sensors: Vehicles like cars make use of potentiometers to know the place of the accelerator. This variation helps to manage the amount of fuel that is injected as well as the speed of the engine.

• • Dashboard Controls: A lot of different functions in the car like turning up the radio, air conditioning, and turning on the light make use of potentiometers in letting the user make alterations.

• • Steering and Suspension Systems: Electronic power steering and suspension systems of modern cars utilize potentiometers to increase driving comfort and stabilize the car.

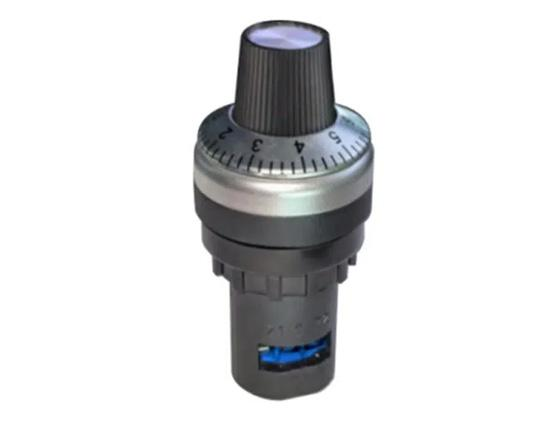

Applications of potentiometer

c) Industrial and Medical Applications

• • Motor Speed Control: Potentiometers in industrial machinery regulate the, aiding in making the performance of the motor efficient.

• • Medical Devices: Potentiometers are found in some devices such as patient monitors, infusion pumps and diagnostic tools enabling convenient and precise changes.

• • Calibration Instruments: Some laboratory and testing instruments utilize a potentiometer to make precise measurement adjustments for accuracy.

d) Specialized and Advanced Applications

• • Robotics and Automation: Potentiometers are employed to measure arm and joint movements in a robot to provide fitted control of position.

• • Servo Motor Control: Potentiometers control the servo motors which are used in automation, drones, and robotic arms.

• • Aircraft Control Systems: For cockpit instruments, flight simulators and navigators, the settings are adjusted by using potentiometers.

• • Radar and Communication Systems: They are the components which fine-tune the signals and control the frequency in external communication circuits.

• • Radio and Antenna Tuning:  Potentiometers are assigned the tasks of tuning the frequency and strength of the signals in the communication devices.

• • Mixing Consoles and Audio Processing: Used in professional audio devices for controlling the sound levels and effects.

Potentiometers are relied on devices that could be found in almost any industry whether it is for precision control on robotic parts positioning or just simple volume control.

5) How to Choose the Right Potentiometer for Your Project

This guide will help you select the right potentiometer to ensure accuracy in any device. Here are important tips that focus on what should be taken into account.

i) Determining the Value of Resistance

The first step is determining the estimated value of resistance. Ohm potentiometers vary from a few ohms to several mega-ohms. In the selection of resistance, the division of voltage and control will be done accurately.

ii) Selecting the Right Taper: Logarithmic or Linear

• • Logarithmic Taper (A): Increases at an increasing rate like in the case of volume controls as it highly depends on humans’ capability to perceive sound level changes.

• • Linear Taper (B): Resistance increases at a constant rate relative to the turn angle of the knob. Ideal for all dimmers like motor speed controlling, light intensity increase and also measuring tools.

iii) Select Either a Linear or a Rotary Potentiometer

• • Rotary Potentiometer: Used in radios, amplifiers and industrial equipment. They have a knob that needs to be rotated in order to increase or decrease the resistance value.

• • Linear Potentiometer: Have a control that can slide in a straight line. They are utilized in audio mixers, faders and other precision measurement devices.

iv) Keep Material Composition and Power Rating in Mind

Like all other components, potentiometers have limits as to how much voltage and current they can manage. In a high-power circuit, a low-rated potentiometer is likely to get burnt out in no time.

Also, take material grade into account. Metal film potentiometers are more stable than carbon-based ones and are therefore more durable.

v) Evaluate Specific Application Needs

For designs that need frequent changes, a robust multi-turn potentiometer would have to be selected. Try to use compact designs for applications with limited space, for example, surface-mount potentiometers.

Application requirements, power rating, and the type of adjustment determine what type of potentiometer to select. Thoughtful selection of potentiometers enhances system performance reliability and durability.

6) Why choose GQEM’s potentiometer?

GQEM’s high-purity materials translate into reliable resistance control with little wear over time. That guarantees long-term efficiency even when the environment is harsh and demanding.

GQEM’s potentiometer

+ Many Choices Available: We also have different types of potentiometers; these are multi-turn, linear and rotary ones. From standard carbon film potentiometers to high-precision wire wound ones, GQEM can supply all types of film potentiometers.

+ Seamless and Consistent Adjustment: The use of our potentiometer products makes smooth and accurate resistance adjustments possible. This factor allows for greater accuracy in the functioning of audio systems, lighting controls, and even industrial equipment.

The internal design features are also sophisticated enough to lower the noise signals and enhance performance efficiency.

+ High Level of Manufacturing Knowledge: The firm GQEM has years of experience in the industry and thus observed quality control procedures. In as much as these procedures are provided, each potentiometer is checked individually to make sure that there is no deviation from the expected standard of reliability and accuracy, which is set internationally.

+ Индивидуальные решения, подходящие именно вам: наша фирма предоставляет потенциальным пользователям индивидуальные решения в области потенциометров, соответствующие различным особенностям проекта. Поэтому, если вам требуются определенные значения сопротивления или другие конфигурации вала и крепления, GQEM готова и имеет возможность предоставить необходимые модификации для вашего приложения.

Приверженность GQEM качеству и инновациям делает продукцию пригодной для самых разных сфер применения. Для получения дополнительной информации о продукции GQEM посетите веб-страницу ,  чтобы найти решение, которое наилучшим образом соответствует целям вашего проекта.

7) Часто задаваемые вопросы

1. Потенциометр регулирует напряжение или ток?

Потенциометр в основном выполняет функцию делителя напряжения. Это означает, что он управляет выходным напряжением, а потенциометр может управлять током только тогда, когда он подключен последовательно с нагрузочным резистором.

2. Можно ли использовать потенциометр для понижения напряжения?

Да, потенциометр может понижать напряжение, пропорционально разделив напряжение на клеммах на входное напряжение. Его выходное напряжение изменяется за счет изменения сопротивления при вращении ручки, что позволяет использовать его для питания освещения, регулировки громкости и даже настройки сигнала.

3. Как работает механизм регулировки?

Ручка потенциометра вращается, заставляя скользящий контакт скользить по резистивной дорожке, тем самым изменяя сопротивление, расположенное между клеммами. Это изменяет имеющееся напряжение, что позволяет контролировать величину электрического сигнала.

8) Заключение

Теперь мы ясно понимаем, что все типы потенциометров выполняют свою уникальную функцию, помогая людям достигать различных целей и эффективно автоматизировать отрасли. Понимание того, что делает каждый тип, улучшит процесс принятия решений в любом проекте, а также позволит получить необходимую ценность. Таким образом, помимо необходимости автоматизации аудиооборудования или промышленного оборудования, проще говоря, наиболее оптимальные потенциометры увеличат мощность всех устройств.

Если вам нужны надежные и долговечные потенциометры, ознакомьтесь с бесконечным каталогом, предлагаемым GQEM  , чтобы выбрать самый мощный инструмент для вашей целевой области применения.
