Если вы задумываетесь о контроллере температуры, вероятно, вам необходимо поддерживать температурный режим вашего оборудования. В этом руководстве я помогу выбрать подходящий контроллер, а также расскажу о подключении и устранении неисправностей PID-контроллеров для стабильной работы без перегревов или переохлаждений.

1) Что такое PID-контроллер температуры?

PID-контроллер температуры – это устройство для автоматизации многозонного контроля температуры посредством нагрева или охлаждения. Он измеряет температуру и управляет источниками тепла (кондиционерами, нагревателями), включая/выключая их по необходимости.

Аббревиатура “PID” означает Пропорционально-Интегрально-Дифференциальное регулирование – три типа управления, используемые одновременно для поддержания заданной температуры с минимальными колебаниями.

Допустим, рабочая температура оборудования 100°C. PID-контроллер определит необходимость повышения температуры и рассчитает требуемое увеличение мощности.

Комбинация пропорциональной регулировки с плавным увеличением мощности предотвращает как превышение, так и занижение температуры, избегая резких скачков нагрева.

По сравнению с другими типами контроллеров, PID обеспечивает более стабильную работу системы. Аналогия с плавным нажатием педали газа хорошо иллюстрирует принцип работы таких контроллеров.

PID-контроллеры незаменимы для HVAC-систем, пищевого производства, лабораторий с чувствительным оборудованием, а также в пластиковой промышленности благодаря эффективному управлению высокими температурами.

2) Типы контроллеров температуры

Контроллеры температуры делятся на три категории: Вкл/Выкл, Пропорциональные и PID.

i) Контроллер Вкл/Выкл

Самый распространенный тип. Устройство активируется при низких температурах и выключается при достижении верхнего предела. Пока температура ниже заданной, контроллер остается в режиме ожидания.

ii) Пропорциональный контроллер

Плавно регулирует выходную мощность, предотвращая резкие изменения температуры. Однако не подходит для высокочувствительных систем.

iii) PID-контроллер

Многофункциональное устройство, сочетающее три метода регулирования. Обеспечивает точный и стабильный контроль температуры без значительных отклонений.

Примечание: Существуют упрощенные версии PI и PD для менее требовательных применений.

3) Почему выбирают PID-контроллер на 24В DC?

24В DC PID-контроллеры – оптимальный выбор для надежного управления температурой в промышленности и автоматизации.

• • Энергоэффективность

Низкое энергопотребление снижает эксплуатационные расходы и выбросы CO2.

• • Безопасность

Низкое напряжение минимизирует риск поражения током при обслуживании.

• • Совместимость

Легко интегрируется с современными панелями управления и ПЛК без дополнительных преобразователей.

• • Стабильность

Меньше перепадов напряжения и помех по сравнению с сетевым питанием.

• • Компактность

Малые габариты позволяют размещать в ограниченном пространстве.

4) Принцип работы цифрового контроллера

Цифровой контроллер поддерживает заданную температуру, сравнивая показания датчиков с уставкой и регулируя выходную мощность.

• • Принцип работы:

Шаг 1) Измерение: Термопары или RTD-датчики передают данные контроллеру.

Шаг 2) Управление: Контроллер регулирует нагреватель/охладитель в зависимости от отклонения температуры.

Шаг 3) Отображение: LCD-дисплей показывает текущую и заданную температуру.

Современные контроллеры оснащены программируемыми сигналами тревоги, таймерами и функцией автонастройки.

5) Подключение PID-контроллера (инструкция)

Подключение PID-контроллера 24В DC не представляет сложности при соблюдении рекомендаций:

! Изучите инструкцию: Разные модели могут иметь отличия в подключении.

! Подключите питание: Соблюдайте полярность при подключении к клеммам V+ и V-.

! Датчик температуры: Используйте правильный тип датчика (термопара/RTD) для вашей модели.

! Выходные устройства: Подключайте к:

• • Релейным выходам для малых нагрузок

• • SSR-выходам для мощных систем

! Заземление: Обязательно для защиты от помех и поражения током.

! Маркировка проводов: Облегчит будущее обслуживание.

! Проверка: Убедитесь в надежности всех соединений перед включением.

6) Автонастройка и калибровка

Для точного контроля температуры PID-контроллер требует правильной настройки.

Автонастройка

Современные контроллеры автоматически определяют оптимальные параметры P, I и D, анализируя реакцию системы на тестовые воздействия.

Калибровка

Периодическая проверка точности датчиков с помощью эталонного термометра. При отклонениях вводится поправочный коэффициент через меню контроллера.

7) Устранение неисправностей

Типичные проблемы и их решения:

• • Температура не достигает уставки: Проверьте датчики и исполнительные устройства

• • Колебания температуры: Проверьте настройки PID и стабильность питания

• • Неточные показания: Проверьте соединение датчиков и выполните калибровку

• • Проблемы с дисплеем: Проверьте питание и предохранители

• • Контроллер не отвечает: Попробуйте сброс или обратитесь в службу поддержки

8) Контроллеры температуры GQEM

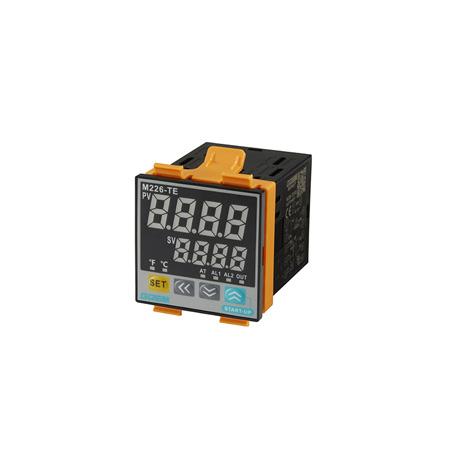

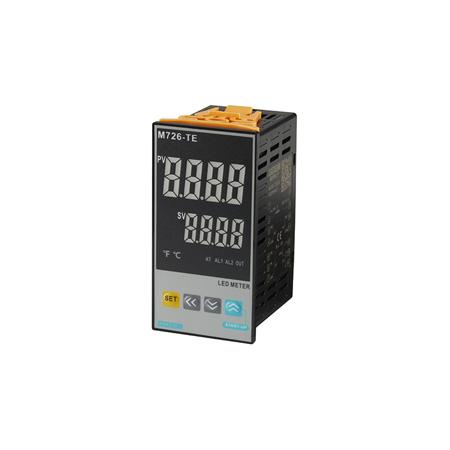

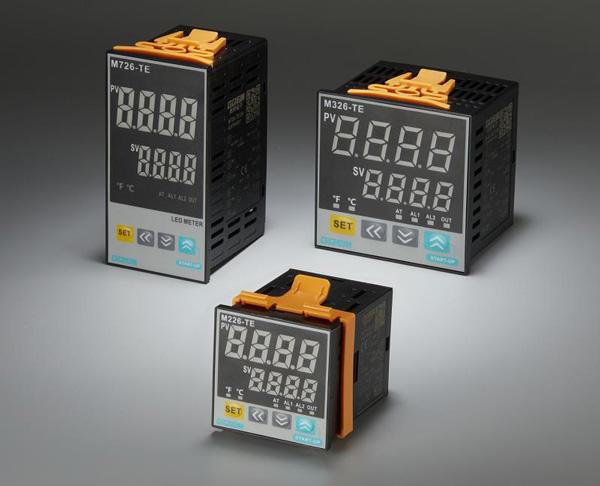

Компания GQEM Electronics с 2004 года специализируется на производстве высококачественных PID-контроллеров для промышленности.

Цифровые контроллеры GQEM поддерживают различные типы датчиков (K, J, Cu50, Pt100) и работают от 80-260В AC/DC.

Доступны размеры 48×48мм и 72×72мм с различными вариантами управления и выходами (SSR, реле).

• • Ключевые особенности

+ Высокоточные алгоритмы для прецизионного контроля

+ LCD-дисплей с отображением текущих и заданных параметров

+ Гибкое программирование режимов работы

+ Прочный корпус из огнестойкого пластика для тяжелых условий

+ Сертификаты ISO 9001 и CE, возможность OEM/ODM

9) Частые вопросы

1. Отличие ON/OFF и PID контроллеров?

ON/OFF контроллеры работают по принципу “включено/выключено”, вызывая колебания температуры, тогда как PID обеспечивают плавное регулирование.

2. Как подключить 24В PID контроллер?

Подключите питание к V+/V-, датчик к соответствующим входам, а выход – к исполнительному устройству, соблюдая инструкцию.

3. Как выбрать контроллер?

Учитывайте тип датчиков, требуемый диапазон температур, точность и метод регулирования (ON/OFF, PID).

10) Заключение

Правильно подобранный контроллер температуры значительно улучшает работу системы. Для простых задач подойдут ON/OFF контроллеры, тогда как для точного контроля незаменимы PID-решения.

Продукция GQEM сочетает удобство, надежность и высокую точность, удовлетворяя требованиям самых разных применений.
