① Код кнопки нажатия

② Серийный номер конструкции

③ НЕТ контактного номера

④ Контактный номер NC

⑤ XD: двухпозиционный селектор с подсветкой и коротким рычагом

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное значение переключателя:

AC-15 36 В/10 А 110 В/10 А 220 В/5 А 380 В/2,7 А 660 В/1,8 А

DC-13 24В/4А 48В/4А 110В/2А 220В/1А 440В/0,6А

◒Условный тепловой ток: Ith10A

◒Сопротивление контакта: ≤50мОм

◒Сопротивление изоляции: ≥10мОм

◒Механический ресурс:

◒Общая кнопка ≥100×10 ⁴ раза

◒Кнопка выбора ≥30×10 ⁴ раза

◒Кнопка ≥5×10 ⁴ раза

◒Аварийная кнопка ≥5×10 ⁴ раза

РАБОЧАЯ СРЕДА

◒Температура окружающего воздуха -25~+40°C

◒Предельная высота: ≤2000м

◒Относительная влажность воздуха: ≤90%

◒Степень загрязнения: Класс3

◒Степень защиты: IP40/IP65

ХАРАКТЕРИСТИКИ

◆Характеристика: уровень водонепроницаемости IP65, простота установки, длительный срок службы, более высокая производительность, чем у серии LAY. Используется для управления сигналами и блокировками.

◆ Материал: Основной корпус кнопок изготовлен из цинкового сплава и высококачественного пластика. Контакты изготовлены из специального серебряного сплава, что обеспечивает высокую устойчивость к электрической эрозии.

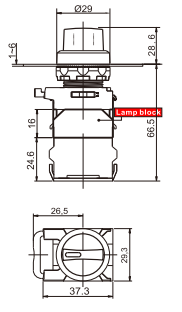

ПАРАМЕТРИЧЕСКАЯ ДИАГРАММА

Часто задаваемые вопросы

• В1:Могу ли я разместить свой собственный логотип на продукции?
• A1: OEM приветствуется! Ваш логотип может быть нанесен на каждое изделие либо с помощью лазера, либо с помощью пресс-формы.

• В2: Можете ли вы предоставить образцы? Образцы бесплатны?
• A2: «Да, мы можем предоставить образцы. Мы соберем плату за образцы (1-3 шт.), и вам придется оплатить стоимость доставки. Когда вы сделаете официальный заказ, мы вернем вам плату за образец».

• В3: В чем разница между одинарным управлением (1NO1NC) и двойным управлением (2NO2NC)?
• A3: «Один ряд означает, что внизу есть только один комплект ножек переключателя. Два ряда означает, что внизу есть два комплекта ножек переключателя».
