LA115-A5-20XSD/A01 Новый тип защелкивающийся 2НО 3-позиционный короткий селекторный переключатель кнопка с красным светодиодом для новых энергетических машин

LA115-A5-20XSDA01 New Type Latching 2NO 3-Position Short Selector Switch Push Button With Red LED Light For New Energy Machines

LA115-A5-20XSD/A01 Новый тип защелкивающийся 2НО 3-позиционный короткий селекторный переключатель кнопка с красным светодиодом для новых энергетических машин

Название продукта: Кнопочный переключатель выбора
Размер монтажного отверстия: 22 мм
Значение переключателя: Ith: 10A, UI: 690 В
Тип ручки: Короткая ручка
Цвет головки: Красный
светодиодный свет: Красный свет
Другие цвета света: Зеленый/Желтый/Синий/Белый
Положения ручки: 3 положения
Действие селектора: Поддерживается
Номинальное напряжение: 6 В/12 В/24 В/36 В; 110 В/220 В;
(Другие напряжения могут быть настроены)
Нормальная схема контакта: 2НО
Материал: Пластик
Сопротивление контакта: ≤50 мОм
Сопротивление изоляции: ≥10 МОм
Степень защиты: : IP65
Сертификация: CE
Место происхождения: Чжэцзян, Китай
Доступное оборудование: Новые энергетические машины, яхты, оборудование для автоматизации, транспортные средства, корабли, станки с ЧПУ, промышленное оборудование, блоки управления

Поделиться с:

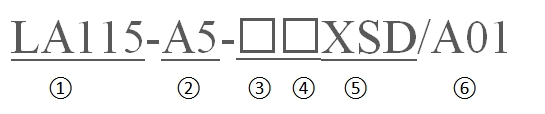

① Код кнопки нажатия

② Серийный номер конструкции

③ НЕТ контактного номера

④ Контактный номер NC

⑤ Подсвеченный 3-позиционный селектор с коротким рычагом

⑥ Новая модель

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное значение переключателя:

AC-15 36 В/10 А 110 В/10 А 220 В/5 А 380 В/2,7 А 660 В/1,8 А

DC-13 24В/4А 48В/4А 110В/2А 220В/1А 440В/0,6А

◒Условный тепловой ток: Ith10A

◒Сопротивление контакта: ≤50мОм

◒Сопротивление изоляции: ≥10мОм

◒Механический ресурс:

◒Общая кнопка ≥100×10 ⁴ раза

◒Кнопка выбора ≥30×10 ⁴ раза

◒Кнопка ≥5×10 ⁴ раза

◒Аварийная кнопка ≥5×10 ⁴ раза

РАБОЧАЯ СРЕДА

◒Температура окружающего воздуха -25~+40°C

◒Предельная высота: ≤2000м

◒Относительная влажность воздуха: ≤90%

◒Степень загрязнения: Класс3

◒Степень защиты: IP40/IP65

ХАРАКТЕРИСТИКИ

◀ Прочный и экономичный

◀ Тщательно подобранные материалы и изысканное мастерство

◀ Удобный и прочный

◀ Недорого, просто и практично

◀ Защелкивающаяся структура, простота установки

ОБЪЯСНЕНИЕ ПРОФЕССИОНАЛЬНЫХ ТЕРМИНОВ

◀ НО контакт: Обычно находится в выключенном состоянии. Цепь подключается после срабатывания переключателя.

◀ Контакт NC: Обычно он подключен. Цепь отключается после срабатывания переключателя.

◀ 2 NO: Подключить два набора цепей по отдельности. Контакты обычно отключены. Оба набора цепей подключаются после нажатия переключателя.

◀ 2 NC : Контакты обычно находятся во включенном состоянии. После срабатывания переключателя оба набора цепей отключаются.

◀ 1NO&1NC: Контакты подключены к двум группам цепей соответственно. Если не предпринимать никаких действий, одна группа отключается, а другая подключается. Если переключатель задействован, отключенный контакт будет замкнут, а подключенный — разомкнут.
