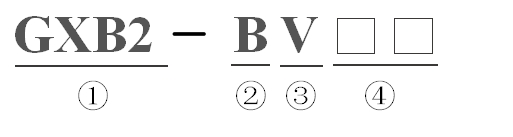

① Код кнопки нажатия
② Металлическая серия
③ Механическая форма: V —- Головка пилотной лампы
④ Цвет головки: 01 —- Белый; 03 —- Зеленый; 04 —- Красный; 05 —- Желтый; 06 —- Синий
РАБОЧАЯ СРЕДА
Температура рабочей среды: -25°C ~ +70°C
Температура хранения: -40°C ~ +70°C
Класс загрязнения: 3
Степень защиты: IP40/IP65/IP66
Предельная высота: ≤2000 м
Стандарт: ЭН 60947-1, ГБ14048.5
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальное напряжение изоляции: 600 В
Номинальный тепловой ток: 10А
Номинал переключателя: AC-15 Ue: 380 В/250 В, Ie=4,5 А
DC-13 Ue: 220В/110В, Ie=0,6A
Сопротивление контакта: ≤50 мА
Рекомендуемый крутящий момент: 0,9 Нм
Механический срок службы кнопки: ≥300X10 4 раза
Электрический ресурс: ≥30X10 4 раза
Предельное напряжение (лампа): 0,8Ue≤U≤1,15Ue
ИНДИКАТОР КНОПКИ
Это своего рода основное электрическое оборудование с простой конструкцией и широким применением в различных областях, использующее кнопки для приведения в действие передаточного механизма, а затем для включения или отключения подвижного и статического контакта, а также для переключения цепи.
В электрической цепи автоматического управления он используется для ручной отправки сигналов управления на контакторы, реле, электромагнитные пускатели и т. д. Наши кнопочные индикаторные блоки GQEM подходят для различных промышленных сред, включая использование на открытом воздухе, а также для специальных применений, таких как грузовые автомобили, общественный транспорт, рельсовый транспорт, наружные сооружения и т. д.
