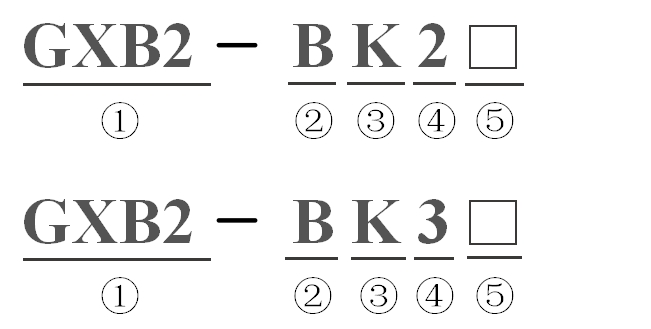

① Код кнопки нажатия
② Металлическая серия
③ Механическая форма: K —- Подсвеченный селекторный переключатель
④ Положения ручки: 2 —- 2 положения (сохраняются);
3 —- 3 позиции (сохраняются)
⑤ Цвет головы: 1 —- Белый;
3 —- Зеленый;
4 —- Красный ;
5 —- Желтый
РАБОЧАЯ СРЕДА
Температура рабочей среды: -25 ~ +70°C
Температура хранения: -40 ~ +70°C
Класс загрязнения: 3
Степень защиты: IP40/IP65/IP66
Предельная высота: ≤2000 м
Стандарт: ЭН 60947-1, ГБ14048.5
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальное напряжение изоляции: 600 В
Номинальный тепловой ток: 10А
Номинал переключателя: AC-15 Ue: 380 В/250 В, Ie=4,5 А
DC-13 Ue: 220В/110В, Ie=0,6A
Сопротивление контакта: ≤50 мА
Рекомендуемый крутящий момент: 0,9 Нм
Механический срок службы селекторного переключателя: ≥100 4 раза
Электрический ресурс: ≥30X10 4 раза
Предельное напряжение (лампа): 0,8Ue≤U≤1,15Ue
ОБЩАЯ НЕИСПРАВНОСТЬ КНОПКИ И МЕТОД УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ
Поражение электрическим током при нажатии кнопки «Пуск»
1) Защитный металлический корпус кнопки контактирует с соединительным проводом. Поэтому проверьте соединительный провод внутри кнопки.
◆Зазор между колпачком кнопки заполнен железной стружкой, чтобы сформировать путь с токопроводящей частью. Поэтому, пожалуйста, очистите кнопку.
2) Кнопка «Стоп» вышла из строя. Цепь не может быть отключена.
◆Ошибки электропроводки
◆Концы нитей свободны или склеены вместе.
◆Очистите кнопку, если два рабочих контакта кнопки останова образуют короткое замыкание, вызванное слишком большим количеством пыли или масла.
◆Бакелит обугливается, и тогда цепь становится короткозамкнутой.
3) Управляемый электроприбор не работает
◆Управляемые электроприборы повреждены.
◆Пружина сброса кнопки повреждена.
◆Плохой контакт кнопки
