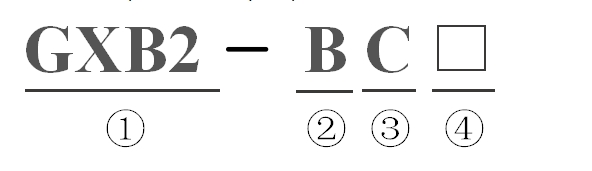

① Код кнопки нажатия
② Металлическая серия
③ C: Φ40 Грибовидная головка
④ Цвет головки: 2 —- черный; 3 —- зеленый; 4 —- красный
РАБОЧАЯ СРЕДА
Температура рабочей среды: -25 ~ +70°C
Температура хранения: -40 ~ +70°C
Класс загрязнения: 3
Степень защиты: IP40/IP65/IP66
Предельная высота: ≤2000 м
Стандарт: ЭН 60947-1, ГБ14048.5
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальное напряжение изоляции: 600 В
Номинальный тепловой ток: 10А
Номинал переключателя: AC-15 Ue: 380 В/250 В, Ie=4,5 А
DC-13 Ue: 220В/110В, Ie=0,6A
Сопротивление контакта: ≤50 мА
Рекомендуемый крутящий момент: 0,9 Нм
Механический срок службы кнопки: ≥300×10 4 раз
Электрический ресурс: ≥30X10 4 раза
ИСПОЛЬЗОВАНИЕ И СОХРАНЕНИЕ КНОПКИ
Кнопки должны быть прочными и правильно подключенными. Обычно красная кнопка считается кнопкой остановки, а зеленая или черная кнопка отдельно — кнопкой запуска или питания.
Кнопки следует часто проверять, а грязь с их поверхности следует своевременно удалять. При необходимости следует принять меры по герметизации.
Если обнаружено, что кнопка имеет плохой контакт, следует определить причину; если на контактной поверхности обнаружены какие-либо повреждения или загрязнения, их следует своевременно отремонтировать или удалить.
Когда кнопка используется в условиях высокой температуры, пластик легко стареет и деформируется из-за тепла, что приводит к ослаблению кнопки. Чтобы предотвратить короткое замыкание, вызванное столкновением винтов проводки, во время установки следует добавить крепежное кольцо или изоляционную трубку на винтах проводки в зависимости от ситуации.
Кнопка с индикаторной лампой обычно не подходит для случаев длительного времени работы, чтобы избежать нагрева и деформации клинкерной части, что приведет к трудностям с заменой лампочки. Если вы хотите использовать этот тип кнопки, вы можете уменьшить напряжение лампы, чтобы продлить срок ее службы.
Кнопка или коробка для установки кнопки должны быть изготовлены из металлического материала и подключены к механической общей шине заземления. А подвесная кнопка должна иметь специальный заземляющий провод.
