Автоматические выключатели, контакторы, промежуточные реле, тепловые реле,  кнопки , индикаторные лампы, универсальные переключатели и путевые выключатели — восемь наиболее распространенных компонентов в электрических цепях управления. Редактор знакомит с принципами и применением обычных электрических компонентов с помощью изображений и текстов. Узнайте, как эти компоненты работают в обычном режиме, поняв их роль в электрической цепи.

1. Автоматический выключатель

Низковольтные автоматические выключатели также называются автоматическими воздушными выключателями, которые можно переключать вручную, и которые могут использоваться для распределения электроэнергии, нечастого запуска асинхронных двигателей и защиты линий электропередач и двигателей. Автоматически отключают цепь.

◆Контурный чертеж наиболее часто используемых автоматических выключателей

2. Контактор

Контактор состоит из двух частей: электромагнитного механизма и контактной системы. Обычные напряжения катушек контактора — 220 В переменного тока, 380 В переменного тока и 220 В постоянного тока. Электромагнитный механизм контактора состоит из катушки, подвижного железного сердечника (якоря) и статического железного сердечника; контактная система контактора состоит из двух частей: главного контакта и вспомогательного контакта, главный контакт используется для переключения главной цепи, а вспомогательный контакт используется для управления в цепи.

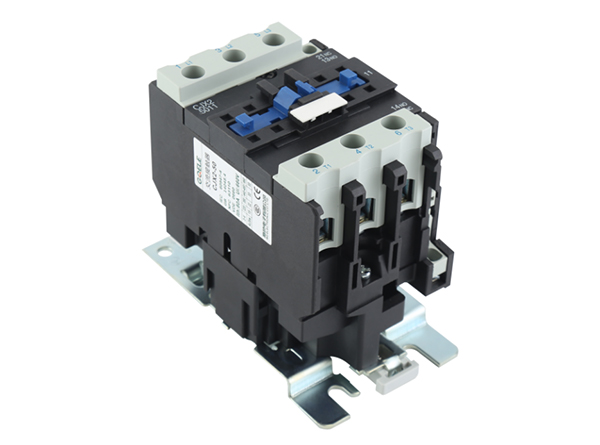

◆Контурные изображения часто используемых контакторов
