Когда вы хотите понять, как подключить различные типы кнопочных переключателей, вам нужны практические шаги и четкое руководство. Вы всегда должны уделять приоритетное внимание безопасности и правильности монтажа. Кнопочные переключатели GQEM устанавливают высокие стандарты надежности и производительности. Их металлические переключатели обеспечивают более одного миллиона циклов, обладают высокой устойчивостью к механическим нагрузкам и прочностью к воздействиям окружающей среды, что превосходит большинство пластиковых аналогов.
| Характеристика | Металлические переключатели (GQEM) | Пластиковые переключатели |
|---|---|---|
| Циклический ресурс | > 1 миллиона циклов | 100 000 – 500 000 циклов |
| Ударопрочность | на 50% выше, чем у пластика | Склонны к растрескиванию |
| Стойкость к внешней среде | Коррозионностойкие | Восприимчивы к повреждениям |
Вы можете задаться вопросом, что такое кнопочный переключатель или как подключить кнопочный переключатель для вашей цепи управления. Это руководство даст вам уверенность в том, что вы сможете выполнить каждый шаг безопасно и эффективно.
Основные выводы
- Разбирайтесь в типах кнопочных переключателей. Выбирайте между нормально разомкнутыми (NO) и нормально замкнутыми (NC) контактами в зависимости от потребностей вашего применения.
- Приоритет безопасности при монтаже. Всегда отключайте питание, используйте защитное снаряжение и подходящие инструменты для предотвращения несчастных случаев.
- Следуйте четким инструкциям по подключению для различных конфигураций. Убедитесь в надежности соединений и протестируйте цепь, чтобы подтвердить правильность работы.
- Регулярно осматривайте и обслуживайте кнопочные переключатели. Проверяйте износ, очищайте контакты и следите за тем, чтобы соединения оставались плотными для надежной работы.
- Используйте техническую поддержку и ресурсы GQEM. Получайте доступ к спецификациям и руководствам для решения конкретных задач по монтажу и помощи в устранении неисправностей.
Типы кнопочных переключателей
Что такое кнопочный переключатель
Вы часто встречаете кнопочные переключатели в панелях управления, оборудовании и бытовых приборах. Кнопочный переключатель — это устройство ручного управления, которое позволяет запускать или останавливать электрическую цепь простым нажатием. Когда вы нажимаете кнопку, она либо замыкает, либо прерывает цепь, в зависимости от её конфигурации. Эта базовая функция делает кнопочные переключатели незаменимыми во многих системах управления и автоматизации.
Особенности кнопочных переключателей GQEM
GQEM предлагает широкий ассортимент типов кнопочных переключателей, предназначенных как для промышленного, так и для потребительского использования. Вы получаете преимущество благодаря их компактному размеру, прочной конструкции и высокой надежности. Кнопочные переключатели GQEM соответствуют сертификации CE и стандартам ISO9001, обеспечивая стабильное качество. Вы можете выбирать из различных размеров монтажных отверстий, форм головок и цветов подсветки. Многие модели имеют класс защиты IP65, что делает их пригодными для суровых условий эксплуатации. GQEM также предоставляет возможности индивидуальной настройки, позволяя выбрать подходящий переключатель для ваших конкретных нужд.
Распространенные типы и применение
Вы встретите несколько типов кнопочных переключателей, каждый из которых подходит для разных задач. Основные категории включают:
| Категория | Типы |
|---|---|
| По форме | Квадратные, Круглые |
| По конфигурации | Однополюсные на одно направление (SPST), Однополюсные на два направления (SPDT) |
Изучая типы кнопочных переключателей, вы увидите такие варианты, как нормально разомкнутые (NO), нормально замкнутые (NC), мгновенного действия (без фиксации), с фиксацией и переключатели с подсветкой. Каждый тип служит уникальной цели в системах управления.
| Тип переключателя | Применение |
|---|---|
| Нормально разомкнутый (NO) | Управление медицинскими кроватями, швейные машины, медицинское оборудование, триггеры систем сигнализации, панели автоматизации. |
| Нормально замкнутый (NC) | Системы защитной блокировки, выключатели аварийной остановки, отказоустойчивые конфигурации автоматики. |
| Мгновенного действия (Momentary) | Дверные звонки, клавиши клавиатуры, органы управления запуском машин. |
| С фиксацией (Latching) | Включение/выключение освещения и бытовых приборов. |
| С подсветкой | Используется в различной бытовой электронике для видимости в условиях низкой освещенности. |
Часто спрашивают, где используются кнопочные переключатели. Вы видите их в промышленной автоматизации, медицинском оборудовании и бытовой электронике. Применение кнопочных переключателей варьируется от запуска станков до обеспечения аварийной остановки. Выбирая правильный кнопочный переключатель, вы повышаете безопасность и эффективность вашей системы.
Клеммы кнопочного переключателя
NO, NC и Common (Общий)
При подключении кнопочного переключателя необходимо понимать роль каждой клеммы. В большинстве кнопочных переключателей GQEM используются три основные клеммы: нормально разомкнутая (NO), нормально замкнутая (NC) и общая (C). Каждая клемма выполняет определенную функцию в цепи.
| Тип клеммы | Функция |
|---|---|
| Нормально замкнутая (NC) | Поддерживает контакты замкнутыми в состоянии покоя, позволяя току течь до тех пор, пока вы не нажмете кнопку. Нажатие размыкает цепь и отключает питание. Эта клемма часто встречается в системах безопасности. |
| Нормально разомкнутая (NO) | Оставляет цепь разомкнутой, когда кнопка не нажата. Нажатие кнопки замыкает цепь, позволяя току течь. Используется для простого управления ВКЛ/ВЫКЛ. |
| Общая (C) | Подключается к основной линии питания и подает электричество на переключатель. |
Вы часто можете увидеть маркировку этих клемм на задней панели переключателя. Клемма NO активирует ваше устройство при нажатии кнопки, а клемма NC отключает питание для обеспечения безопасности или аварийной остановки.
Клеммы светодиода (LED)
Многие кнопочные переключатели GQEM оснащены встроенными светодиодными индикаторами. Эти модели имеют дополнительные клеммы для светодиода. Вы подключаете эти клеммы к подходящему источнику питания, обычно они помечены символами «+» и «–». Клеммы светодиода работают независимо от основной функции переключения. Подключая светодиод, вы обеспечиваете визуальную обратную связь, что упрощает определение статуса переключателя в условиях плохой освещенности.
Идентификация клемм
Вы можете легко идентифицировать клеммы на кнопочных переключателях GQEM, ища четкую маркировку, такую как NO, NC, C, «+» и «–» на корпусе переключателя. GQEM разрабатывает свои продукты с удобной маркировкой, чтобы помочь вам избежать ошибок при монтаже. Если вам нужно быстро определить клеммы, обратитесь к паспорту изделия или к символам, напечатанным рядом с каждой клеммой. Такой подход гарантирует, что вы подключите каждый провод к правильной точке, повышая безопасность и производительность.
Если вы когда-нибудь почувствуете неуверенность, служба технической поддержки GQEM поможет вам пройти через этот процесс, гарантируя правильное подключение кнопочного переключателя каждый раз.
Меры предосторожности при монтаже
Прежде чем приступить к подключению любого кнопочного переключателя, необходимо уделить первоочередное внимание безопасности. Правильная подготовка защищает как вас, так и ваше оборудование. GQEM рекомендует следовать отраслевым стандартам и передовым методам для обеспечения надежной работы и предотвращения несчастных случаев.
Инструменты и материалы
Для безопасной и эффективной установки вам понадобятся подходящие инструменты и материалы. Использование правильного оборудования снижает риск ошибок и травм. Вот контрольный список, который поможет вам начать работу:
- Изолированные отвертки и плоскогубцы, предназначенные для электромонтажных работ
- Стрипперы (инструменты для снятия изоляции) и кусачки
- Мультиметр для проверки напряжения и целостности цепи
- Изолента и термоусадочные трубки
- Винты с защитой от несанкционированного доступа для крепления переключателя
- Защитные крышки и предупреждающие этикетки
- Чистое, сухое рабочее место без пыли и мусора
Отключение питания и СИЗ
Вы всегда должны отключать питание перед началом любых работ по подключению или обслуживанию. Этот простой шаг предотвращает поражение электрическим током и защищает ваши устройства. Никогда не пытайтесь подключать кнопочный переключатель, пока цепь находится под напряжением.
Средства индивидуальной защиты (СИЗ) имеют важное значение. Носите изолирующие перчатки и защитные очки, чтобы защитить себя от случайного контакта с проводами под напряжением или разлетающихся обломков. Соблюдайте местные электротехнические нормы и инструкции производителя при каждой установке.
- Выключите основной источник питания перед началом работы.
- Подтвердите отсутствие напряжения с помощью мультиметра.
- Наденьте СИЗ, такие как перчатки и защитные очки.
- Разместите предупреждающие знаки, чтобы оповестить других о проводимых работах.
- Регулярно осматривайте кнопочные переключатели на предмет ослабления соединений или признаков износа.
Четкая маркировка и стандартные символы логики реле на ваших переключателях помогут вам и другим операторам понять функцию каждой кнопки. Эта практика уменьшает путаницу и помогает предотвратить несчастные случаи во время эксплуатации или технического обслуживания.

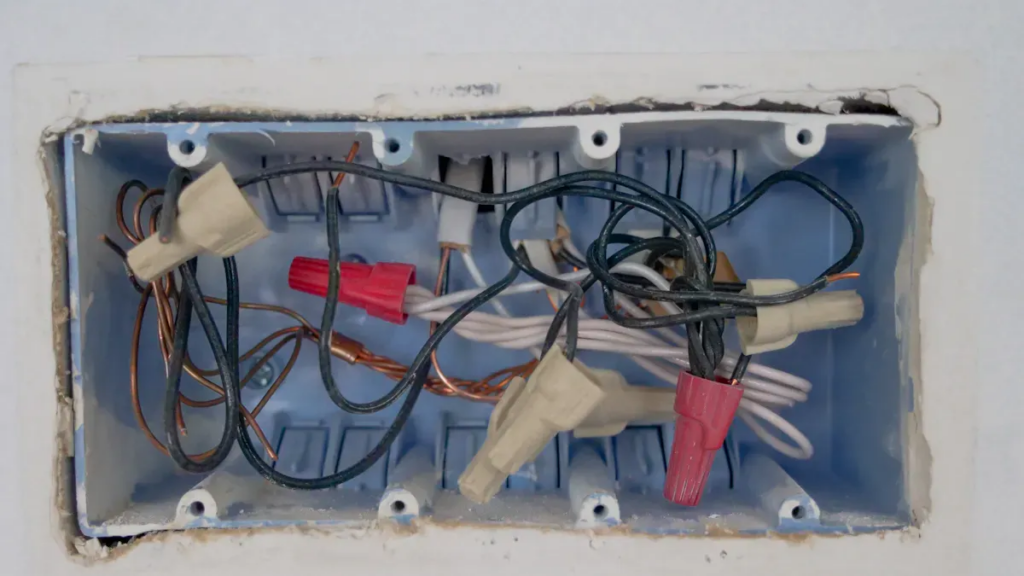

Как подключить кнопочный переключатель
Вам необходимо понимать, как подключать кнопочный переключатель для различных конфигураций, чтобы обеспечить безопасную и надежную работу. Кнопочные переключатели GQEM отличаются прочной конструкцией, водонепроницаемостью IP65 и разнообразием цветовых вариантов, что делает их подходящими для многих условий эксплуатации. Следуйте этим подробным инструкциям для достижения оптимальных результатов для каждого типа.
2-контактное подключение (2-Pin)
Подключение 2-контактного кнопочного переключателя выполняется очень просто. Эта конфигурация часто используется для простого управления включением/выключением в низковольтных цепях.
- Подготовьте провода, сняв изоляцию с концов.
- Подключите один провод от источника питания (например, красный провод от батареи) к одному контакту кнопочного переключателя.
- Присоедините второй провод (например, черный провод) от другого контакта к нагрузке, например, к лампочке.
- Спаяйте соединения для долговечности и безопасности.
- Протестируйте цепь, нажав кнопку. Нагрузка должна активироваться только при нажатии на переключатель.
3-контактное подключение (3-Pin)
3-контактный кнопочный переключатель дает вам больше контроля, позволяя выбирать между нормально разомкнутым (NO) и нормально замкнутым (NC) режимами работы.
- Зачистите и очистите концы проводов для надежного соединения.
- Присоедините общий провод (COM) к клемме с маркировкой «C» или «COM».
- Для режима NO: подключите провод нагрузки к клемме NO. Цепь замыкается только при нажатии кнопки.
- Для режима NC: подключите провод нагрузки к клемме NC. Цепь остается замкнутой до тех пор, пока вы не нажмете кнопку, которая разрывает соединение.
- Используйте мультиметр для проверки целостности цепи между клеммами.
- Дважды проверьте схему подключения, чтобы не перепутать клеммы NO и NC.
4-контактное подключение (4-Pin NO/NC)
Когда вам нужны контакты и NO, и NC, подключение 4-контактного кнопочного переключателя обеспечивает гибкость для усовершенствованных цепей управления.
- Подключите положительную клемму источника питания к одной из клемм NO или NC.
- Присоедините другой контакт NO или NC к одному проводу нагрузки.
- Подключите оставшуюся клемму нагрузки к отрицательной клемме источника питания.
- Для моделей со светодиодом подключите положительную клемму светодиода к клемме NO или NC, а отрицательную клемму светодиода — к отрицательной стороне источника питания.
- Протестируйте переключатель, чтобы убедиться, что цепь работает должным образом, а состояние покоя меняется при нажатии кнопки.
Важно: Водонепроницаемые кнопочные переключатели GQEM со степенью защиты IP65 идеально подходят для сред с присутствием влаги или пыли.
5-контактное подключение (5-Pin со светодиодом)
Подключение 5-контактного кнопочного переключателя с функцией светодиода требует тщательного внимания к роли каждого контакта. Эта конфигурация позволяет управлять нагрузкой и подсвечивать переключатель для индикации состояния.
Чтобы подключить 5-контактный кнопочный переключатель, сначала идентифицируйте каждый контакт с помощью схемы производителя. Один контакт подключается к источнику питания, другой — к положительному контакту светодиода, а остальные контакты отвечают за нагрузку, заземление или обратную связь по сигналу. Перед началом работы отключите питание. Подключите цепи нагрузки и светодиода в соответствии со схемой, убедившись, что каждый провод закреплен и изолирован. Такая настройка обеспечивает как управление, так и визуальную обратную связь, что особенно полезно в промышленных панелях.

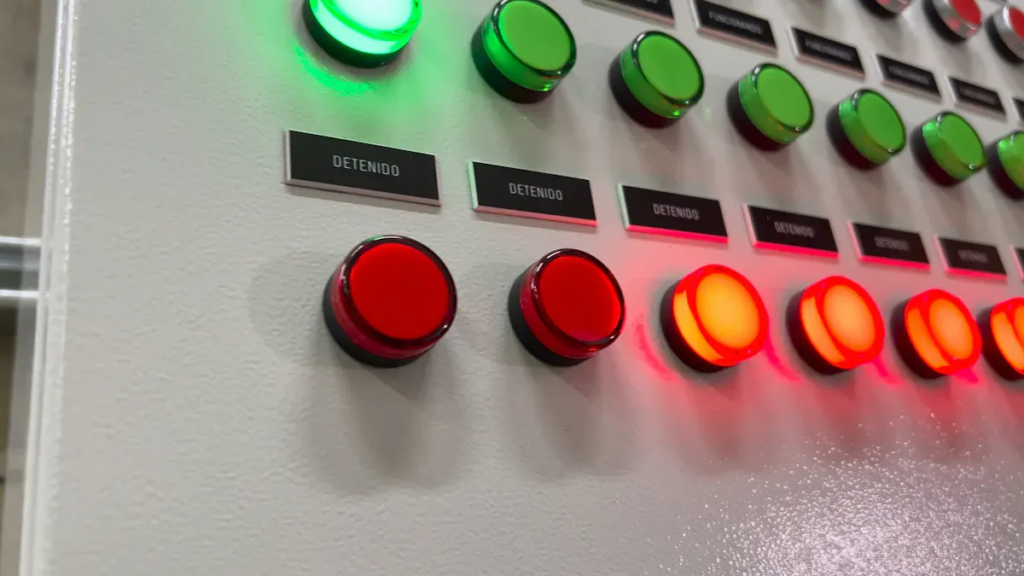

Подключение переключателя с подсветкой
Кнопочные переключатели с подсветкой добавляют видимости и стиля вашим панелям управления. При подключении учитывайте следующие факторы:
- Убедитесь, что напряжение переключателя соответствует требованиям вашей цепи и светодиода.
- Оцените потребности в питании как для переключателя, так и для подсветки.
- Убедитесь, что в вашем корпусе достаточно места для переключателя с подсветкой.
- Подключите клеммы светодиода, как указано, обычно они помечены «+» и «–».
- Проверьте подсветку перед окончательной установкой.
Сравнение: Мгновенное действие vs Фиксация
Вы должны знать разницу между кнопочным переключателем мгновенного действия и кнопочным переключателем с фиксацией при подключении вашей системы. Каждый тип выполняет уникальную функцию и требует особого подхода к подключению.
| Характеристика | Переключатель мгновенного действия | Переключатель с фиксацией |
|---|---|---|
| Активация | Активируется только при нажатии | Остается активированным до повторного нажатия |
| Механизм возврата | Автоматически возвращается при отпускании | Остается в нажатом положении |
| Использование | Идеально для быстрых действий | Подходит для постоянного управления ВКЛ/ВЫКЛ |
Подключите кнопочный переключатель мгновенного действия так, чтобы цепь замыкалась только при нажатии кнопки. Состояние возвращается в положение «выключено» при её отпускании. Подключите кнопочный переключатель с фиксацией так, чтобы цепь оставалась в включенном или выключенном состоянии до тех пор, пока вы не нажмете кнопку снова.
Если вы хотите узнать, как подключить кнопочный переключатель для вашего конкретного применения, всегда обращайтесь к спецификации продукта GQEM. Вы также можете обратиться в службу технической поддержки GQEM за рекомендациями по подключению кнопочного переключателя в сложных системах. Следуя этим шагам, вы гарантируете, что ваш монтаж будет безопасным, надежным и соответствующим отраслевым стандартам.
Руководство по подключению: Устранение неисправностей и советы
Общие проблемы
Вы можете столкнуться с несколькими распространенными проблемами при работе с кнопочными переключателями. Эти проблемы могут повлиять как на производительность, так и на безопасность. Следите за следующим:
- Изношенные контакты, снижающие электропроводность
- Смещение механизма переключателя
- Накопление мусора или грязи внутри переключателя
- Механический износ в результате частого использования
- Деградация электрических контактов с течением времени
- Ослабление соединений на клеммах
Если вы заметили любую из этих проблем, немедленно устраните её. Регулярный осмотр поможет вам выявить проблемы на ранней стадии и поддерживать надежную работу.
Тестирование вашего монтажа
Тестирование проводки гарантирует, что ваш кнопочный переключатель работает должным образом. Начните с проверки на наличие ослабленных соединений или плохо спаянных стыков. Используйте мультиметр для проверки прохождения сигнала при каждом нажатии. Тщательно осмотрите каждое звено проводки, чтобы подтвердить правильность установки.
| Метод диагностики | Решаемая проблема |
|---|---|
| Регулярные осмотры | Механический износ |
| Осмотр повреждений кабеля | Деградация электрических контактов |
| Проверка на смещение | Ослабление соединений |
| Проверка правильности монтажа | Накопление грязи |
Вы всегда должны тестировать переключатель после установки. Этот шаг подтверждает, что цепь реагирует правильно и что светодиодный индикатор (если он есть) загорается, как ожидалось. Если у вас есть вопросы о том, как работает кнопочный переключатель в вашей системе, обратитесь к руководству по подключению GQEM или свяжитесь с технической поддержкой GQEM.
Советы по надежному монтажу
Вы можете повысить надежность ваших кнопочных переключателей, следуя нескольким практическим советам:
| Совет | Описание |
|---|---|
| Тестирование соединений | Проверяйте прохождение электрического тока, чтобы каждое нажатие отправляло чистый импульс. |
| Выявление ошибок | Выявляйте ошибки монтажа, такие как смещения или неправильные настройки. |
| Обеспечение надлежащей изоляции | Осматривайте изоляцию проводов на наличие повреждений и подтверждайте надежность соединений. |
| Регулярное обслуживание | Проводите плановые проверки и чистку, чтобы продлить срок службы переключателя. |
Держите рабочее место чистым и сухим. Используйте только качественные провода и разъемы. Планируйте регулярное техническое обслуживание, чтобы предотвратить накопление грязи и механический износ. Если вам нужна дополнительная помощь, служба поддержки GQEM готова помочь вам решить любые проблемы с подключением.
Вы обеспечиваете надежность и безопасность каждого кнопочного переключателя, следуя правильным шагам подключения и понимая функцию каждой клеммы. Таблица ниже подчеркивает, почему эти знания важны:
| Проблема | Описание |
|---|---|
| Неправильный монтаж | Устройства могут работать неожиданно или поставить под угрозу системы безопасности. |
| Системы безопасности | Перепутанные клеммы NO и NC могут отключить функции аварийной остановки. |
Регулярное техническое обслуживание и осмотры продлевают срок службы кнопочных переключателей и сокращают время простоев. Для получения дополнительных рекомендаций используйте советы по устранению неисправностей или свяжитесь с GQEM для получения экспертной поддержки. Добавьте это руководство в закладки для использования в будущем.
Часто задаваемые вопросы (FAQ)
Как выбрать правильный кнопочный переключатель для вашего проекта?
Вам следует учитывать напряжение, номинальный ток, монтажный размер и условия окружающей среды. Изучите требования вашего приложения и выберите модель, соответствующую вашей цепи управления. GQEM предлагает варианты с водонепроницаемостью, подсветкой и индивидуальными цветами.
Можно ли подключить несколько кнопочных переключателей в одну цепь?
Да. Вы можете подключить несколько переключателей последовательно или параллельно, в зависимости от вашей логики управления. Последовательное подключение используется для защитных блокировок. Параллельное подключение позволяет использовать несколько точек активации для одного и того же устройства.
Что показывает светодиодный индикатор на кнопочном переключателе?
Светодиодный индикатор обеспечивает визуальную обратную связь. Он показывает рабочее состояние переключателя или цепи. Вы можете быстро определить, активно ли устройство, особенно в условиях низкой освещенности.
Как обслуживать кнопочные переключатели для долгосрочной надежности?
Вам следует осматривать соединения, очищать контакты и проверять механический износ. Планируйте регулярное техническое обслуживание, чтобы предотвратить накопление грязи и обеспечить плавную работу. Заменяйте изношенные компоненты по мере необходимости.
Где можно найти техническую поддержку для кнопочных переключателей GQEM?
Вы можете связаться с технической командой GQEM по телефону или электронной почте. Посетите официальный веб-сайт для получения спецификаций, схем подключения и ресурсов поддержки. GQEM предоставляет экспертные рекомендации по установке и устранению неисправностей.
